【摘要】：球阀装配平面图主要有阀体、阀盖、密封圈、阀芯、压紧套、阀杆和扳手等零件图组成。本例球阀平面装配图中所有的装配零件图在附赠光盘的“平面装配图”中，并且已定义好块，用户可以直接应用。图16-54 插入阀体后的装配图插入阀盖主视图。图16-55 “设计中心”对话框因为阀盖是一个对称结构，所以把“阀盖主视图”块，插入到“阀体装配平面图”的俯视图中，结果如图16-56所示。

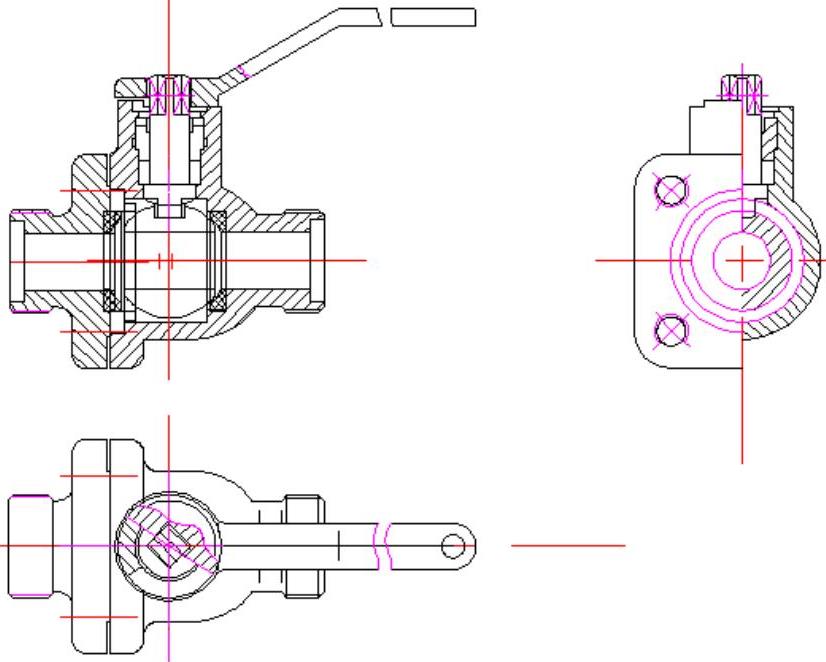

球阀装配平面图主要有阀体、阀盖、密封圈、阀芯、压紧套、阀杆和扳手等零件图组成。在绘制零件图时，可以为了装配的需要，将零件的主视图以及其他视图分别定义成图块，但是在定义的图块中不包括零件的尺寸标注和定位中心线，块的基点应选择在与其零件有装配关系或定位关系的关键点上。本例球阀平面装配图中所有的装配零件图在附赠光盘的“平面装配图”中，并且已定义好块，用户可以直接应用。具体尺寸参考各零件的立体图。

1.装配零件图。

（1）插入阀体平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令，AutoCAD打开“设计中心”对话框，如图16-51所示。在AutoCAD设计中心中有“文件夹”、“打开的图形”和“历史记录”等选项卡，用户可以根据需要选择相应的选项。

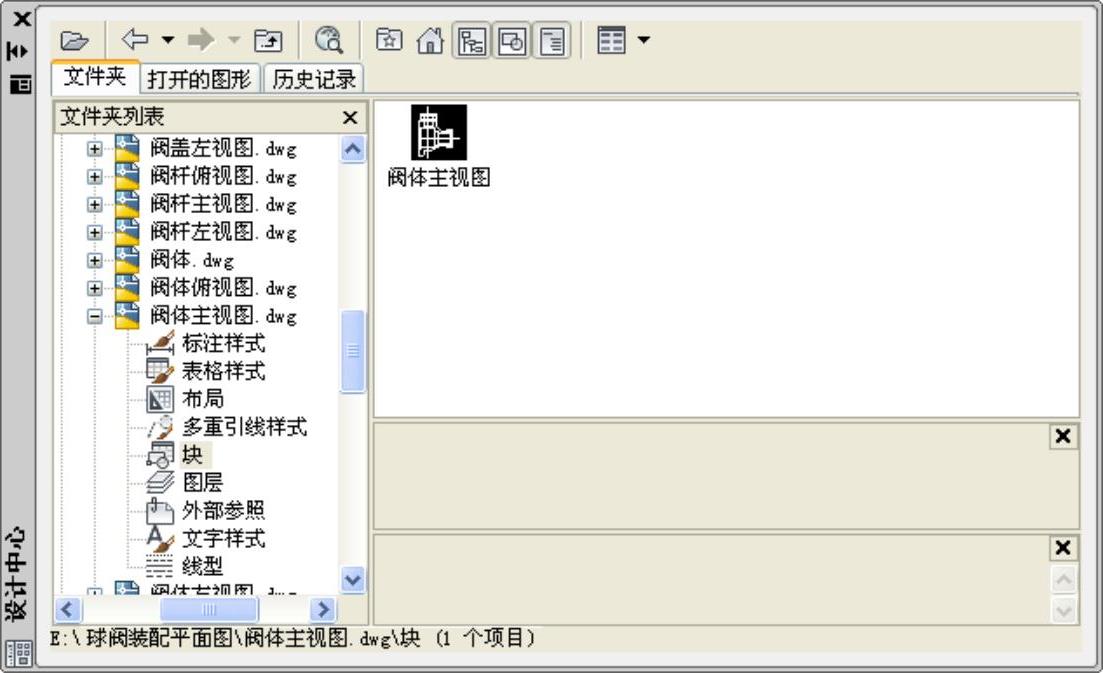

图16-51 “设计中心”对话框

在设计中心中单击“文件夹”选项卡，则计算机中所有的文件都会显示在其中，在其中找出要插入的文件。选择相应的文件后，用鼠标双击该文件，然后用鼠标单击该文件中“块”选项，则图形中所有的块都会出现在右边的图框中，如图16-51所示。然后在其中选择“阀体主视图”块，用鼠标双击该块，打开“插入”对话框，如图16-52所示。

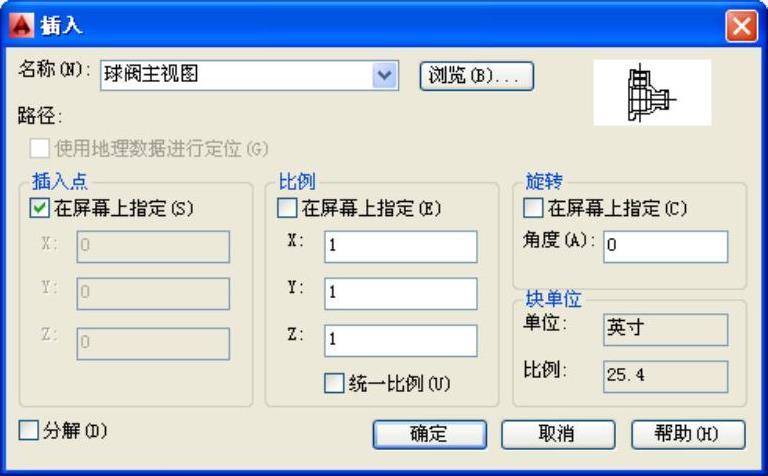

图16-52 “插入”对话框

图16-53 插入阀体后的图形

按照图示进行设置，插入的图形比例为1：1，旋转角度为0，然后单击“确定”按钮，则此时AutoCAD在命令行会提示：指定插入点或[比例（S）/X/Y/Z/旋转（R）/预览比例（PS）/PX/PY/PZ/预览旋转（PR）]：

在命令行中输入“100，200”，则“阀体主视图”块会插入到“球阀平面装配图”中，且插入后轴右端中心线处的坐标为“100，200”，结果如图16-53所示。

在“设计中心”对话框中继续插入“阀体俯视图”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“100，100”；继续插入“阀体左视图”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“300，200”，结果如图16-54所示。

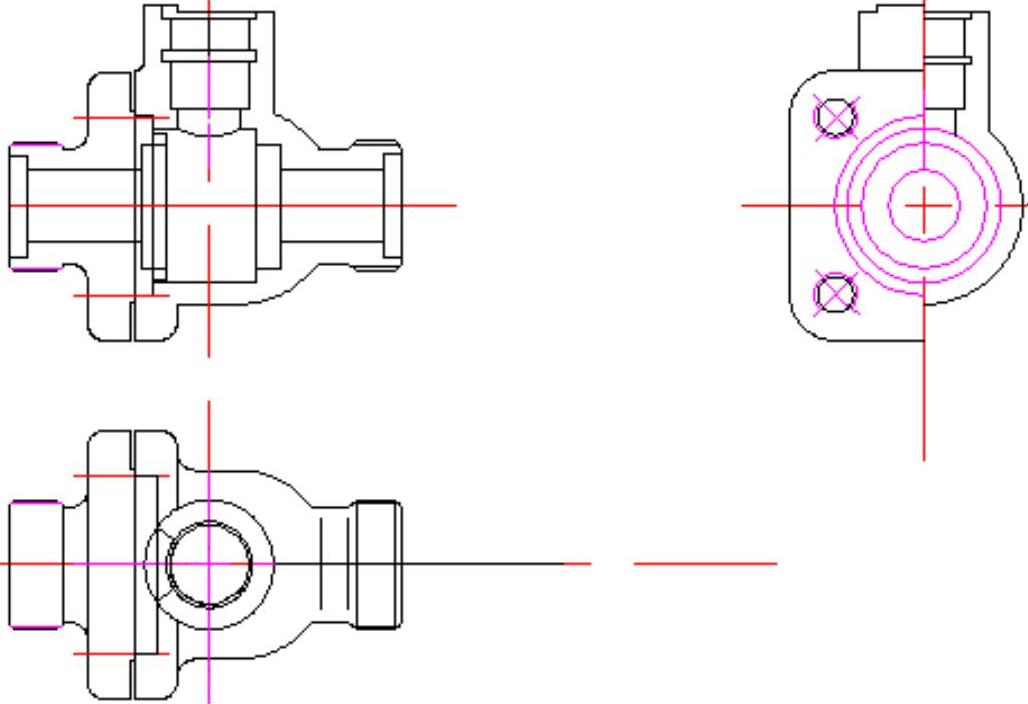

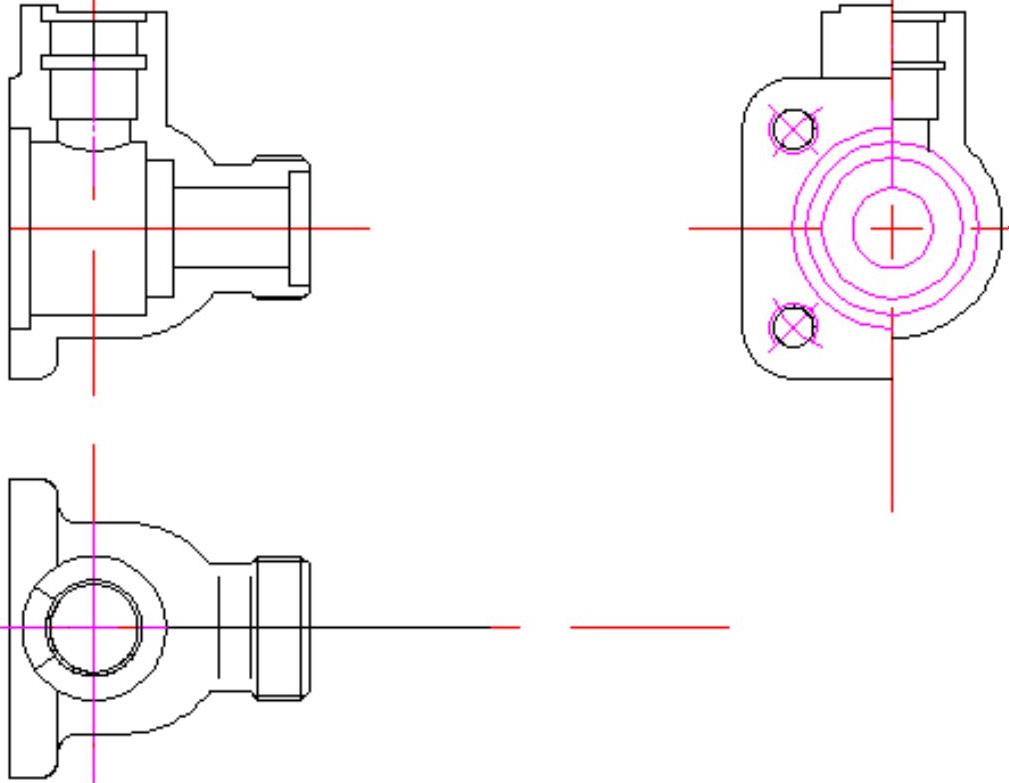

图16-54 插入阀体后的装配图

（2）插入阀盖主视图。选择菜单栏“工具”→“选项板”→“设计中心”命令，AutoCAD打开“设计中心”对话框，在相应的文件夹中找出“阀盖主视图”，并单击左边的“块”，右边在顶点对话框中出现该平面图中定义的块，如图16-55所示。插入“阀盖主视图”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“84，200”。由于阀盖的外形轮廓与阀体的左视图的外形轮廓相同，故“阀盖左视图”块不需要插入。

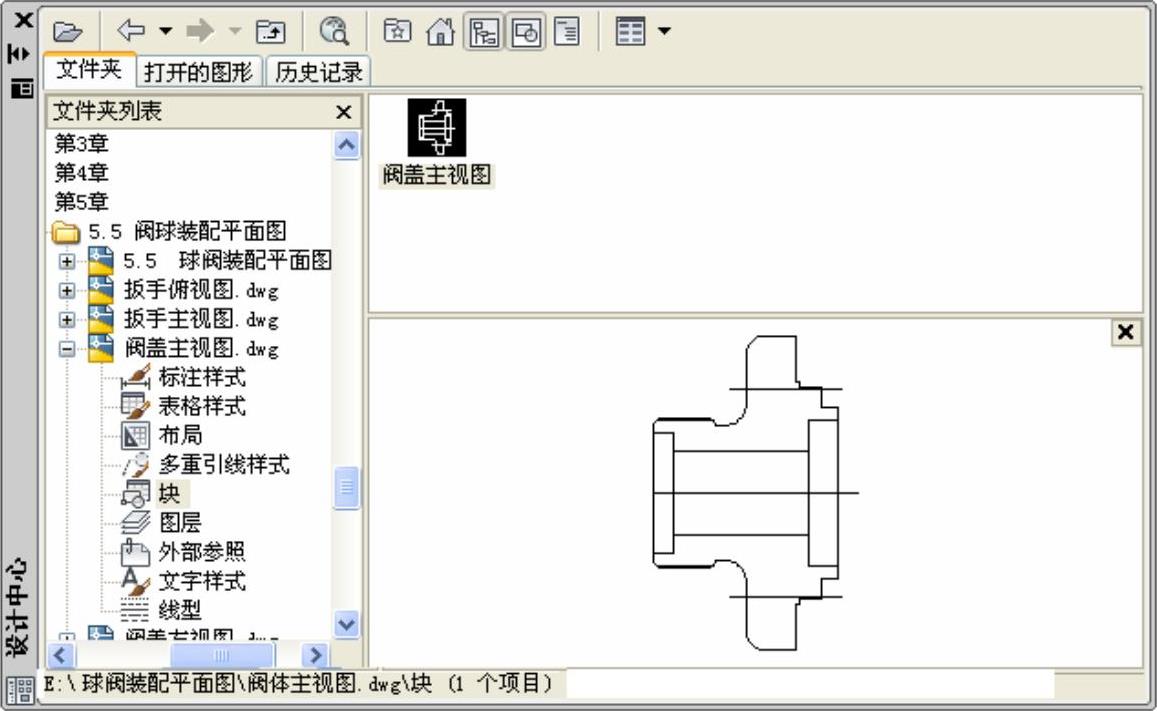

图16-55 “设计中心”对话框

因为阀盖是一个对称结构，所以把“阀盖主视图”块，插入到“阀体装配平面图”的俯视图中，结果如图16-56所示。

把俯视图中的“阀盖主视图”块分解并修改，具体过程不再介绍，可以参考前面相应的命令，结果如图16-57所示。

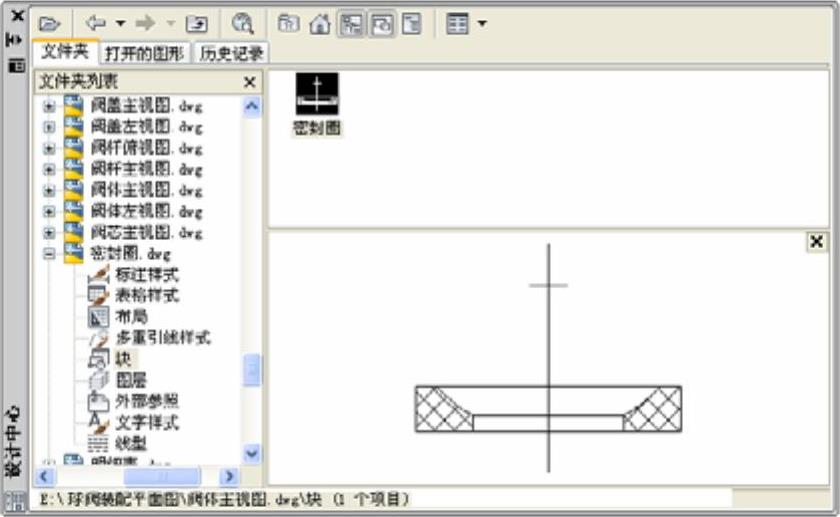

（3）插入密封圈平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令，打开“设计中心”对话框，在相应的文件夹中找出“密封圈”，并单击左边的“块”，右边在顶点对话框中出现该平面图中定义的块，如图16-58所示。

图16-56 插入阀盖后的图形

图16-57 修改视图后的图形

图16-58 “设计中心”对话框

插入“密封圈”块，插入的图形比例为1：1，旋转角度为90，插入点的坐标为“120，200”。由于该装配图中有两个密封圈，所以再插入一个，插入的图形比例为1：1，旋转角度为-90，插入点的坐标为“77，200”，结果如图16-59所示。

（4）插入阀芯平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令，AutoCAD打开“设计中心”对话框，在相应的文件夹中找出“阀芯主视图”，并单击左边的“块”，右边在顶点对话框中出现该平面图中定义的块，如图16-60所示。

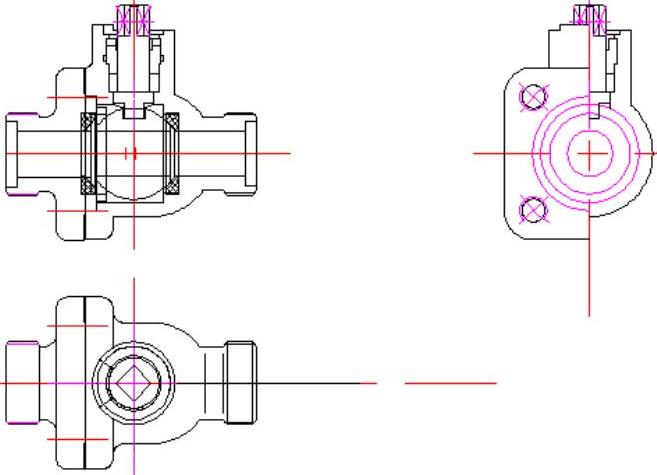

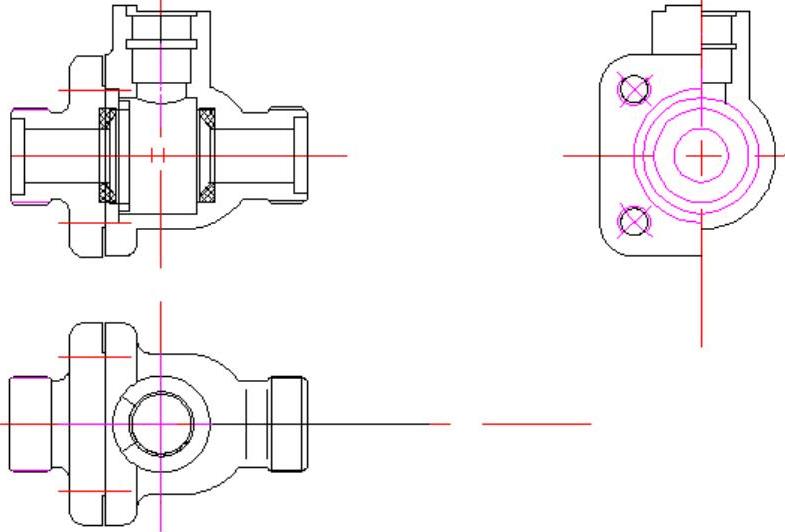

图16-59 插入密封圈后的图形

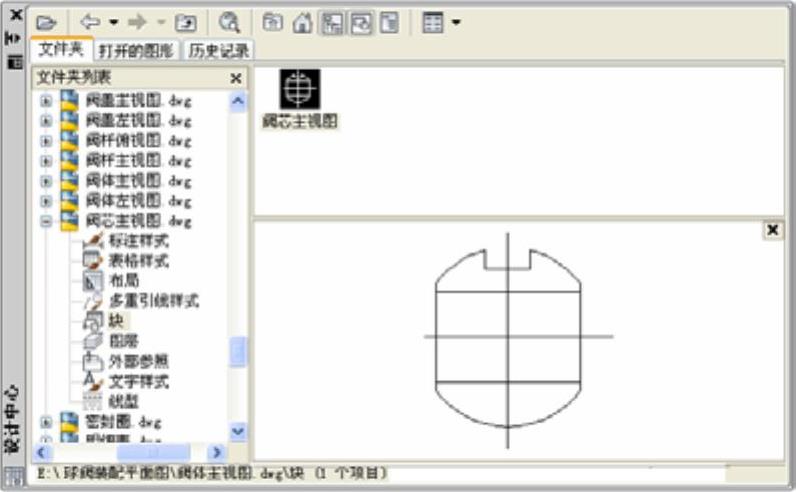

图16-60 “设计中心”对话框

插入“阀芯主视图”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“100，200”，结果如图16-61所示。

(www.chuimin.cn)

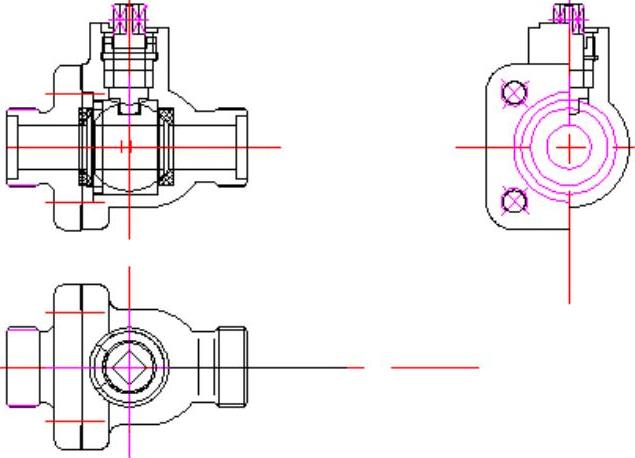

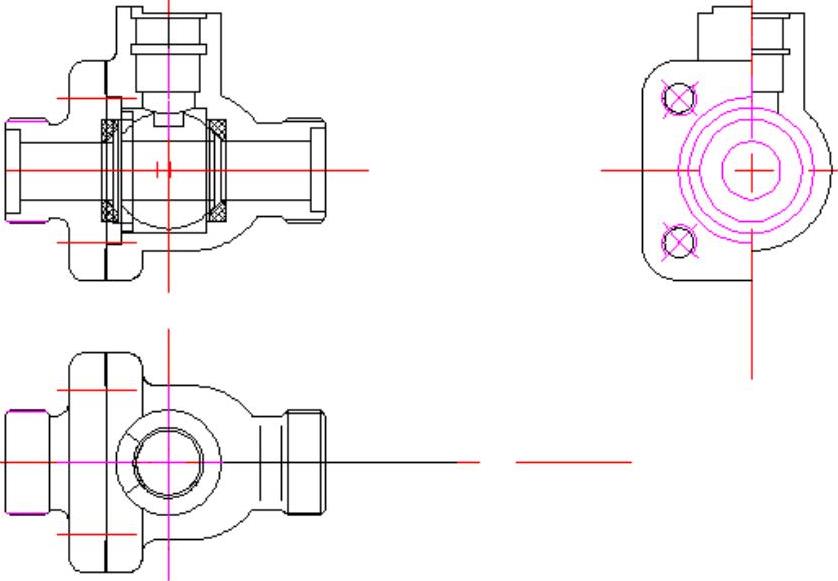

图16-61 插入阀芯主视图后的图形

（5）插入阀杆平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令，AutoCAD打开“设计中心”对话框，在相应的文件夹中找出“阀杆主视图”，并单击左边的“块”，右边在顶点对话框中出现该平面图中定义的块，如图16-62所示。

图16-62 “设计中心”对话框

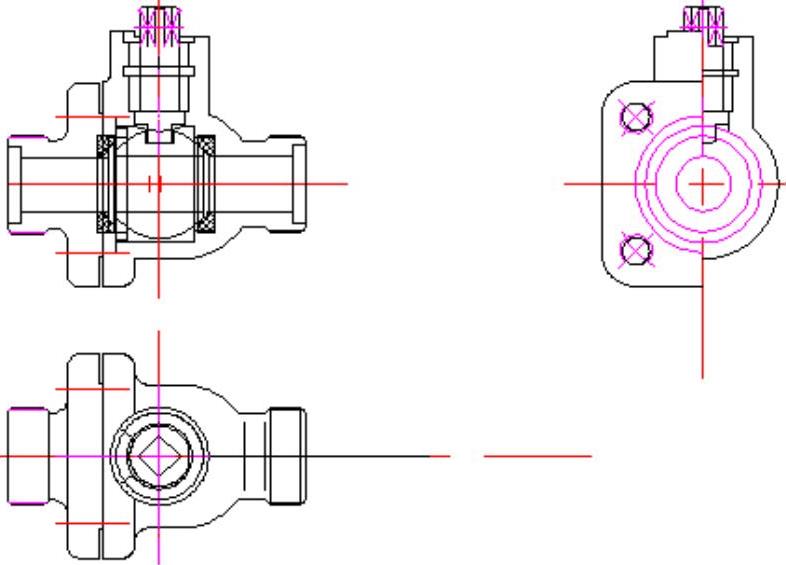

插入“阀杆主视图”块，插入的图形比例为1：1，旋转角度为-90，插入点的坐标为“100，227”；插入“阀杆俯视图”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“100，100”，插入“阀杆左视图”块，插入的图形比例为1：1，旋转角度为-90，插入点坐标为“300，227”，结果如图16-63所示。

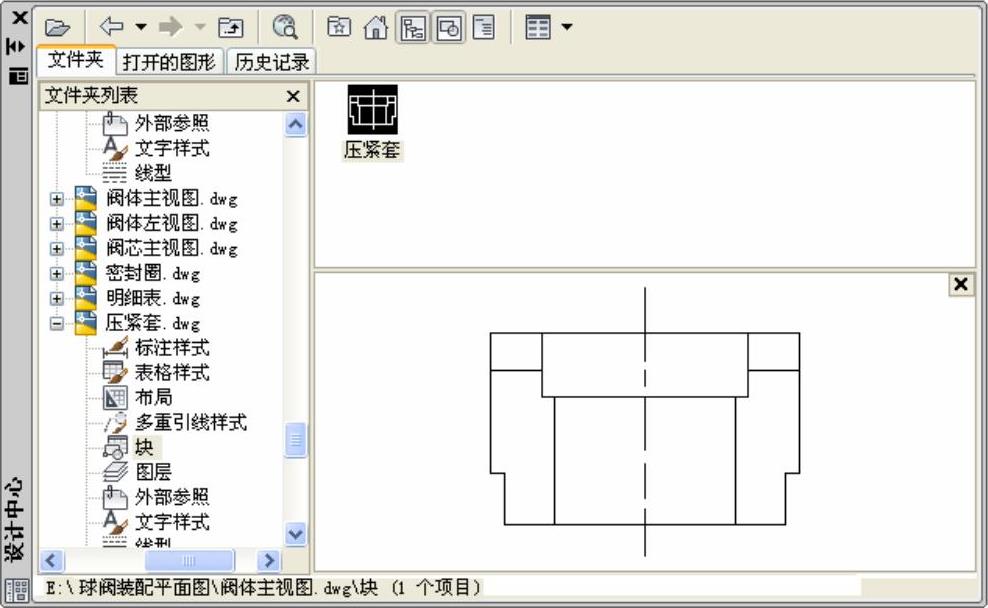

（6）插入压紧套平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令，AutoCAD打开“设计中心”对话框，在相应的文件夹中找出“压紧套”，并单击左边的“块”，右边在顶点对话框中出现该平面图中定义的块，如图16-64所示。

插入“压紧套”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“100，235”；继续插入“压紧套”块，插入的图形比例为1：1，旋转角度为0，插入点的坐标为“300，235”，结果如图16-65所示。

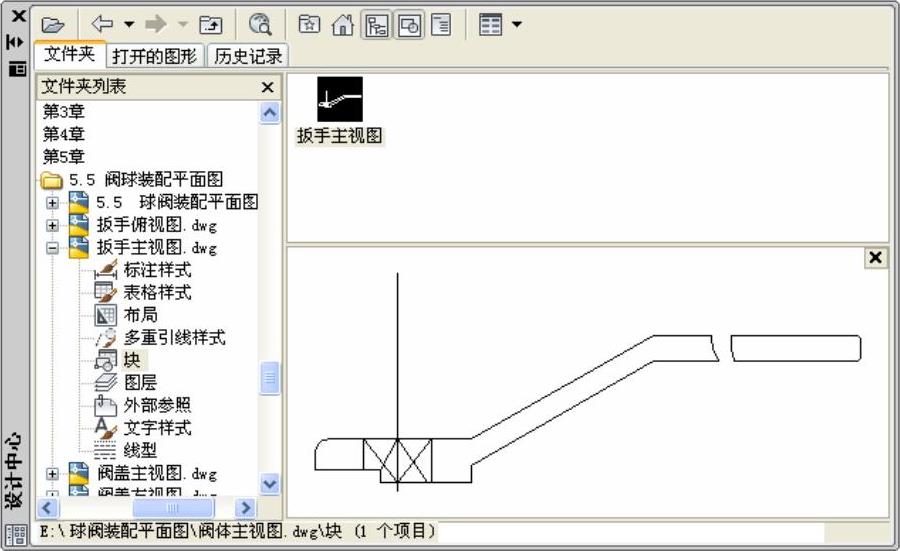

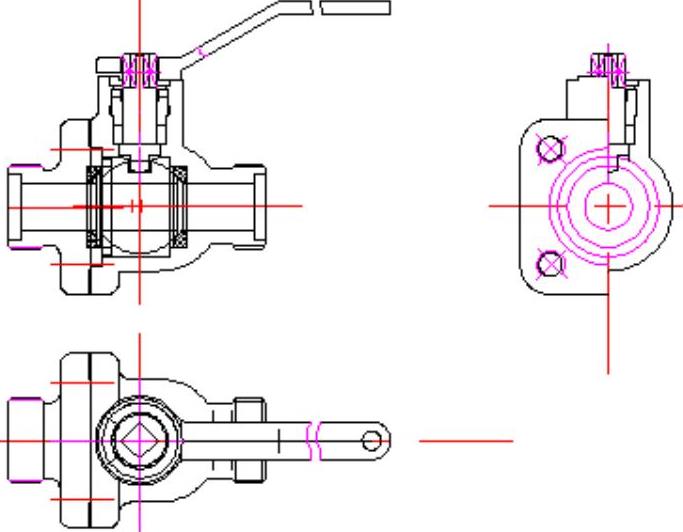

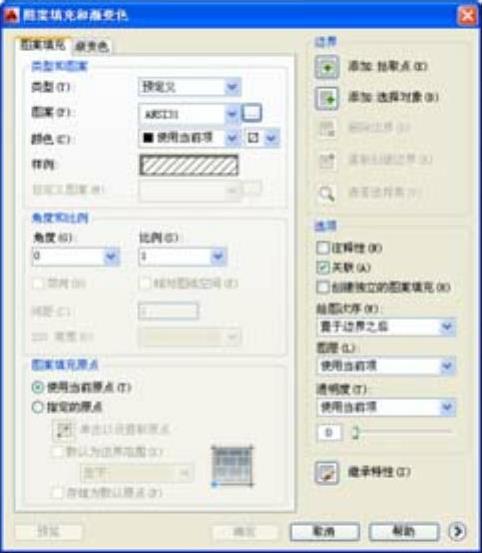

把主视图和左视图中的“压紧套”块分解并修改，具体过程不再介绍，可以参考前面相应的命令，结果如图16-66所示。
