AutoCAD2014中文版-球阀阀体标注技巧
【摘要】：图16-37 “标注样式管理器”对话框图16-38 “符号和箭头”选项卡2.标注主视图尺寸。单击“继续”按钮，系统打开“新建标注样式”对话框，在“文字”选项卡“文字对齐”选项组中单击“水平”单选钮，如图16-42所示，单击“确定”按钮退出。图16-41 “创建新标注样式”对话框图16-42 “新建标注样式”对话框标注直径尺寸φ110。按照图示进行设置，并在其中输入相应的文字。图16-43 标注左视图图16-44 标注俯视图图16-45 “文字格式”对话框图16-46 插入“技术要求”文本

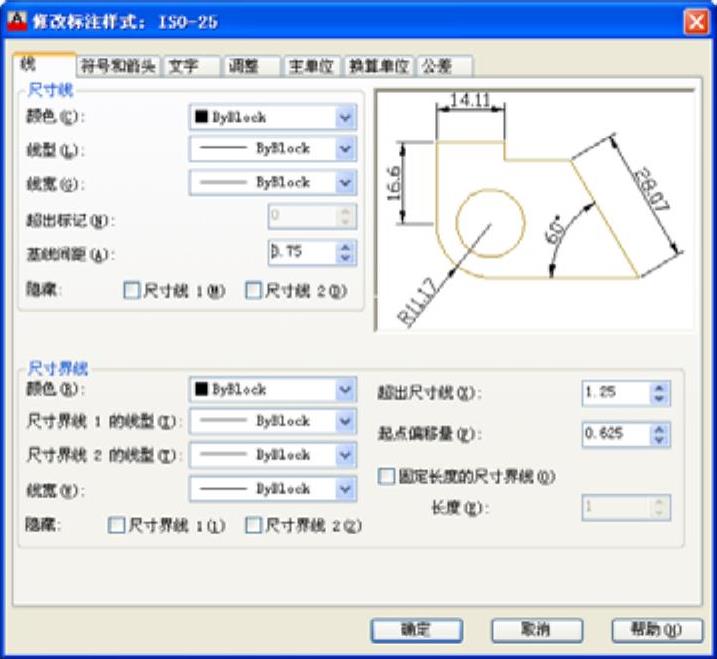

1.设置尺寸样式。选择菜单栏中的“格式”→“标注样式”命令，打开“标注样式管理器”对话框，如图16-37所示。单击“修改”按钮，打开“修改标注样式”对话框，分别对“符号和箭头”以及“文字”选项卡进行如图16-38和图16-39所示的设置。
图16-37 “标注样式管理器”对话框
图16-38 “符号和箭头”选项卡
2.标注主视图尺寸。

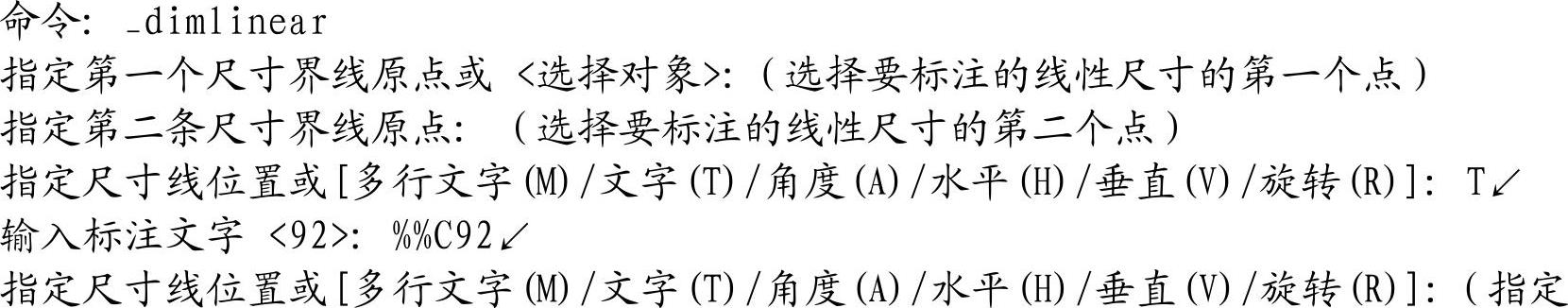

（1）将“标注尺寸”设置为当前图层。单击“标注”工具栏中的“线性”按钮
，标注主视图线性尺寸，命令行操作与提示如下：

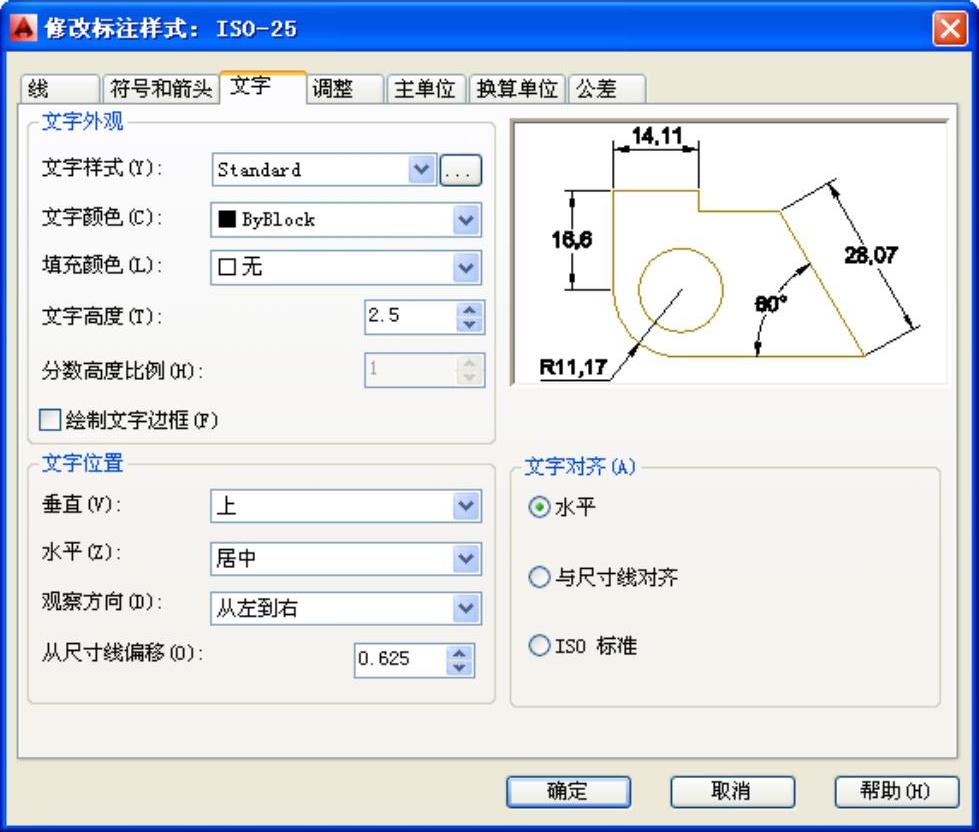

图16-39 “文字”选项卡
（2）采用同样的方法标注线性尺寸φ52、M46、φ44、φ36、φ100、φ86、φ69、φ40、φ64、φ99、M72、10、24、68、82、150、26、10。

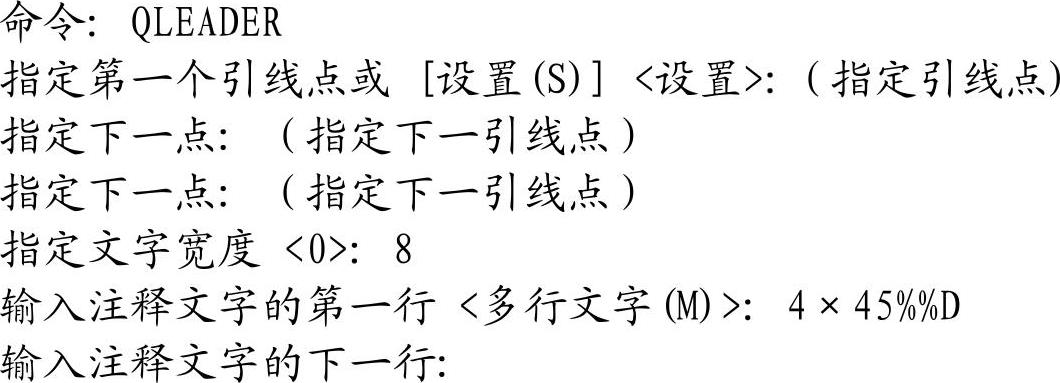

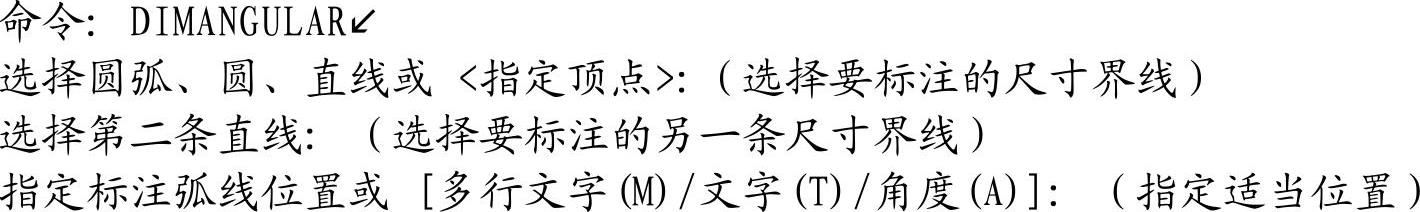

（3）标注角度尺寸，命令行提示与操作如下：
标注结果如图16-40所示。

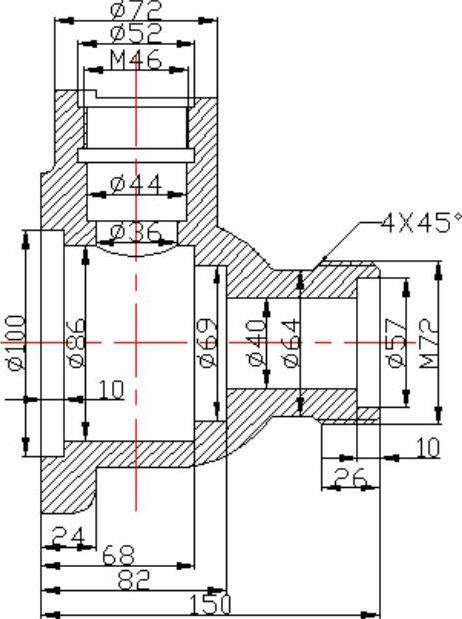

图16-40 标注主视图线性尺寸
3.标注左视图。
（1）标注线性尺寸150、4、4、22、28、54、108。
（2）选择菜单栏中的“格式”→“标注样式”命令，打开“标注样式管理器”对话框，单击“新建”按钮，系统打开“创建新标注样式”对话框，在“用于”下拉列表中选择“直径标注”，如图16-41所示。单击“继续”按钮，系统打开“新建标注样式”对话框，在“文字”选项卡“文字对齐”选项组中单击“水平”单选钮，如图16-42所示，单击“确定”按钮退出。
(www.chuimin.cn)

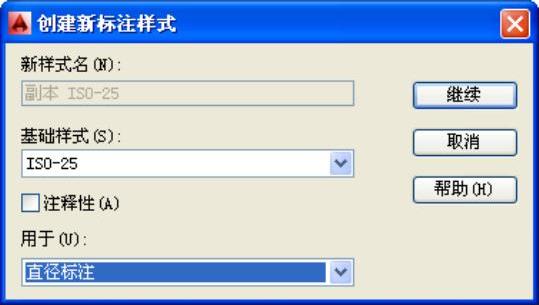

图16-41 “创建新标注样式”对话框

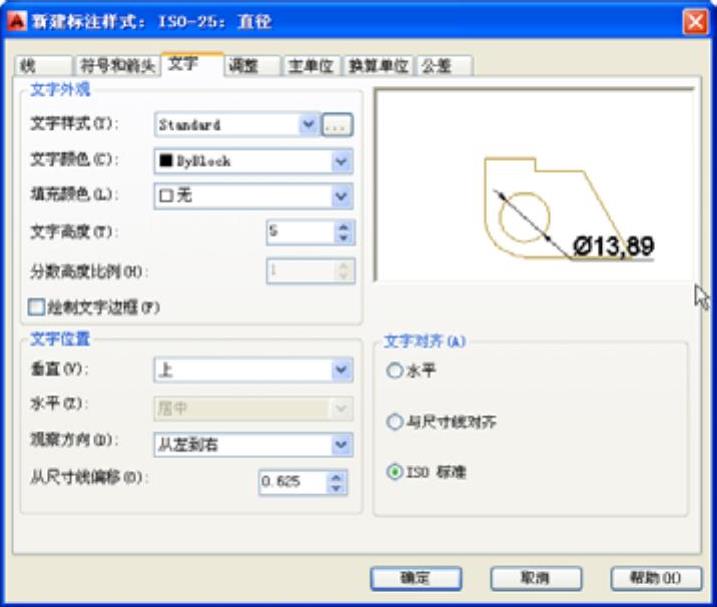

图16-42 “新建标注样式”对话框

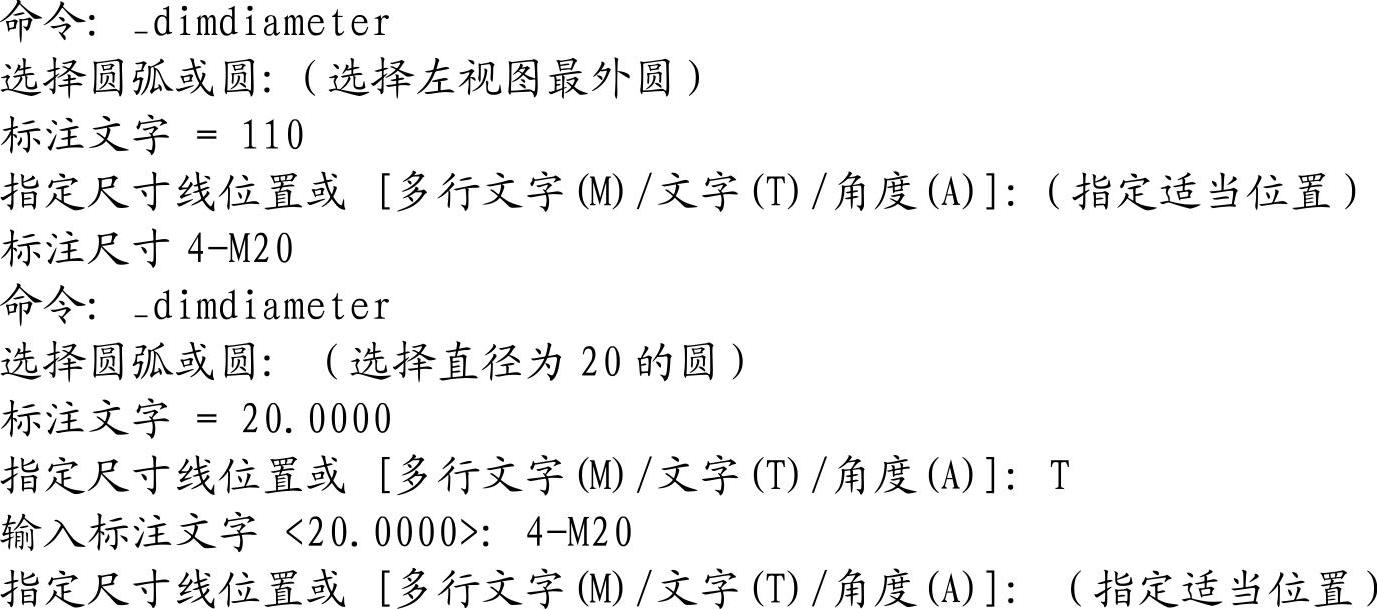

（3）标注直径尺寸φ110。单击“标注”工具栏中的“直径”按钮
，命令行提示与操作如下：

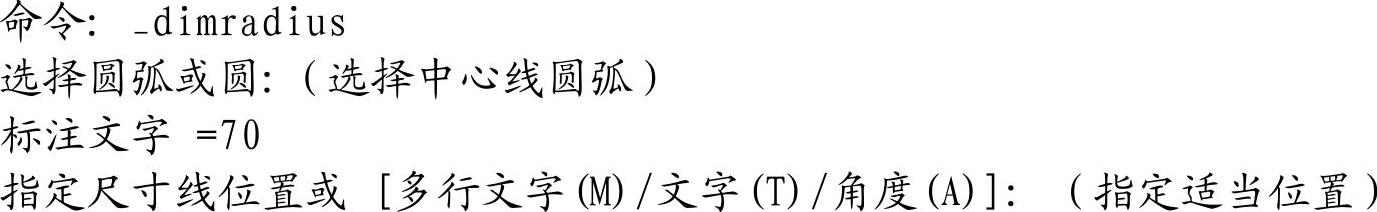

（4）设置用于标注半径的标注样式，设置与上面用于直径标注的标注样式一样。标注半径尺寸R70：
（5）设置用于标注角度的标注样式，其设置与上面用于直径标注的标注样式一样。标注角度尺寸45º：
结果如图16-43所示。
4.标注俯视图。接上面角度标注，在俯视图上标注角度38º，结果如图16-44所示。
5.添加技术要求。将“文字”设置为当前图层。选择菜单栏“绘图”→“文字”→“多行文字”命令，打开如图16-45所示的“文字格式”对话框。按照图示进行设置，并在其中输入相应的文字。然后单击“确定”按钮，结果如图16-46所示。

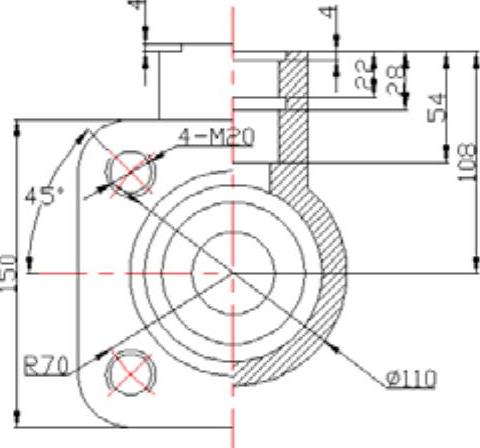

图16-43 标注左视图

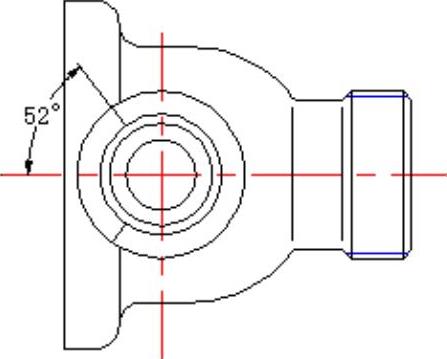

图16-44 标注俯视图

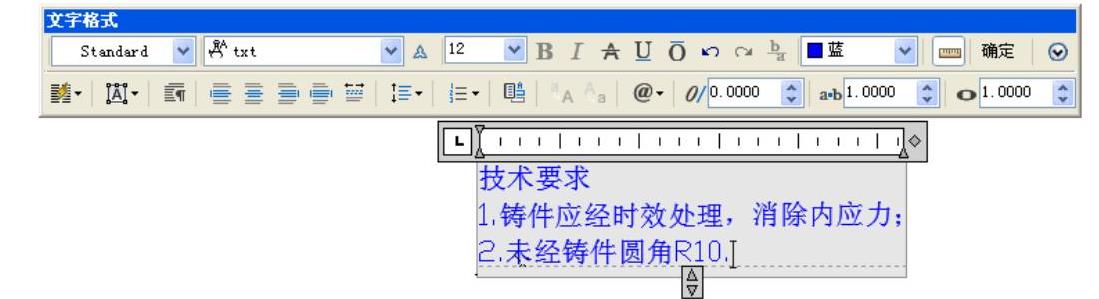

图16-45 “文字格式”对话框
图16-46 插入“技术要求”文本
