AutoCAD2014中文版带轮绘制步骤及三维图

2025-09-30 理论教育版权反馈

【摘要】：参见光盘光盘动画演示\第15章\绘制带轮.avi绘制步骤：1.绘制二维带轮。表15-10是带轮轮槽的尺寸表。表15-11是不同规格的带轮直径。在选取或输入带的根数、轮轴直径、键槽深度以及键宽以后，按确定键，就可以自动生成相应的带轮了，如图15-50所示：2.绘制三维带轮。图15-50 用dailun.lsp程序绘制出的带轮图图15-51 带轮三维立体图图15-52 绘制三维带轮原理图对话框设计。运行程序，输入参数，点击“绘制三维图”按钮，即可生成如图15-51所示的三维带轮。

参见光盘

光盘动画演示\第15章\绘制带轮.avi

绘制步骤：

1.绘制二维带轮。首先确定带轮的各个参数，定义对话框，然后编制程序。绘制二维带轮零件图如图15-45所示。

图15-45 带轮

（1）分析数据。我们的目标是要绘制一个带轮。首先要确定轮槽的参数，如图15-46所示。

1）带轮外径dw；

2）内轴径d；

3）带轮宽；

4）槽深h；

5）槽间距e；

6）顶宽b0；

7）边距f；

8）楔角φ等。

表15-10是带轮轮槽的尺寸表。表15-11是不同规格的带轮直径。

表15-10 带轮轮槽的尺寸（单位：mm）

表15-11 不同规格的带轮直径（单位：mm）

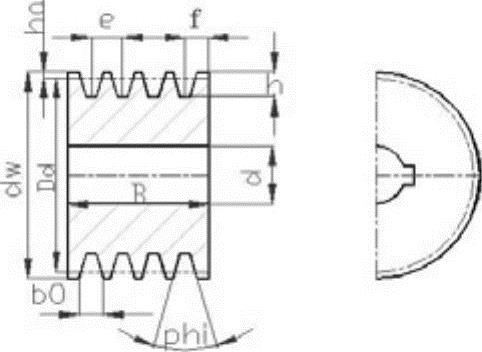

把实际的参数图，换成设计的时候所需要的一些参数。用AutoCAD绘制带轮需要的参数如图15-47所示。

图15-46 带轮参数图

图15-47 绘图用带轮参数图

我们需要根据公式换算，来得出这些参数：

由于带轮已经标准化，所以，根据用户选择不同的带型，可以自动生成一些数据，而不用由用户自己输入全部。因此所需要的数据项为：

1）带轮槽型；

2）轮直径；

3）轮轴直径；

4）带的根数；

5）键槽深度；

6）键槽宽度。

（2）定义对话框。根据数据分析项中整理出来的数据项设计对话框，如图15-48所示。

图15-48 人机交互对话框(https://www.chuimin.cn)

设计了带型、轮直径、带的根数、轮轴直径、轮槽深度、键宽等参数。同样为了界面的友好和美观，还可以加入了图像控件，显示带轮的一些参数。同时可以加入帮助按钮，提供一些帮助信息。

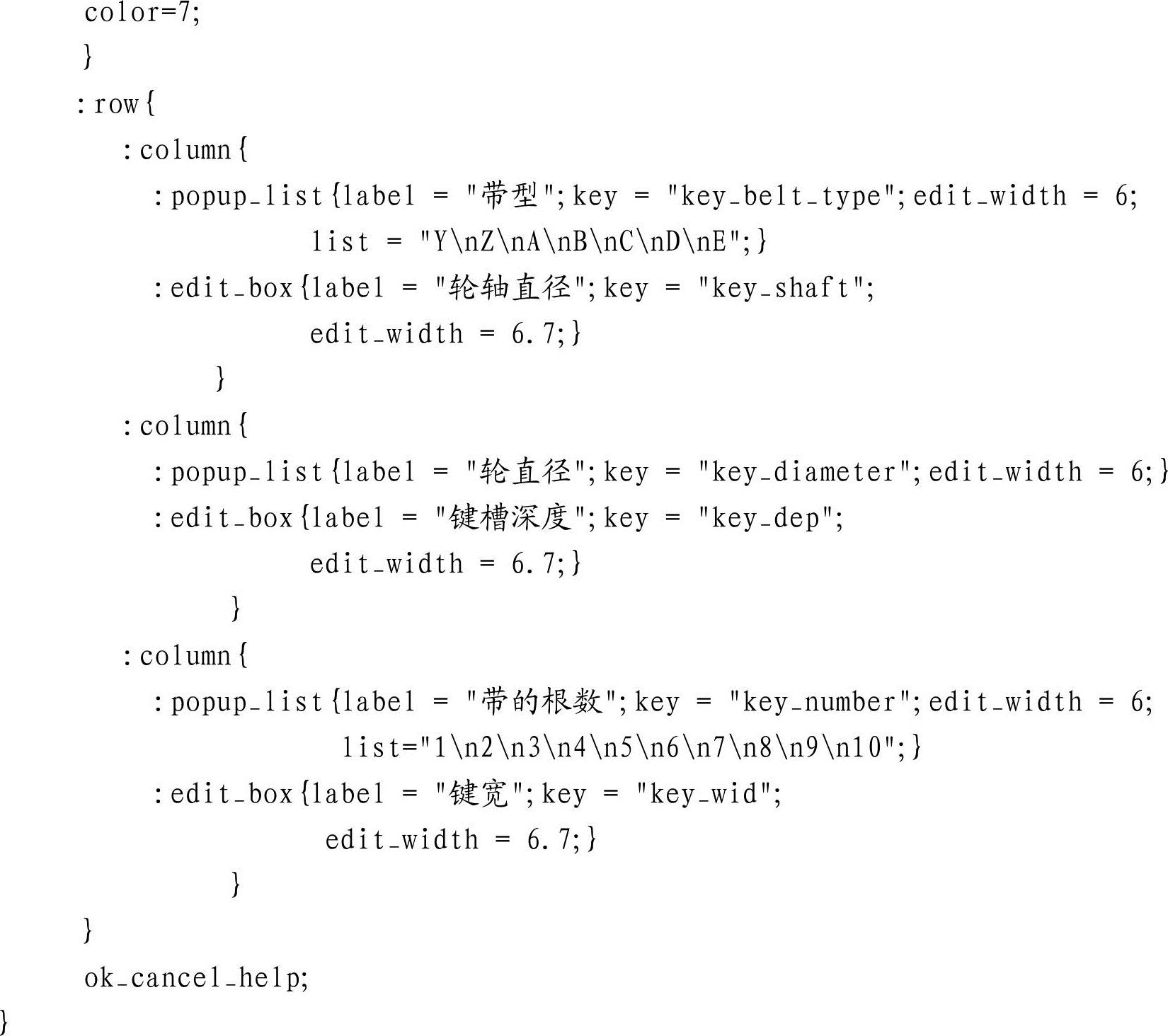

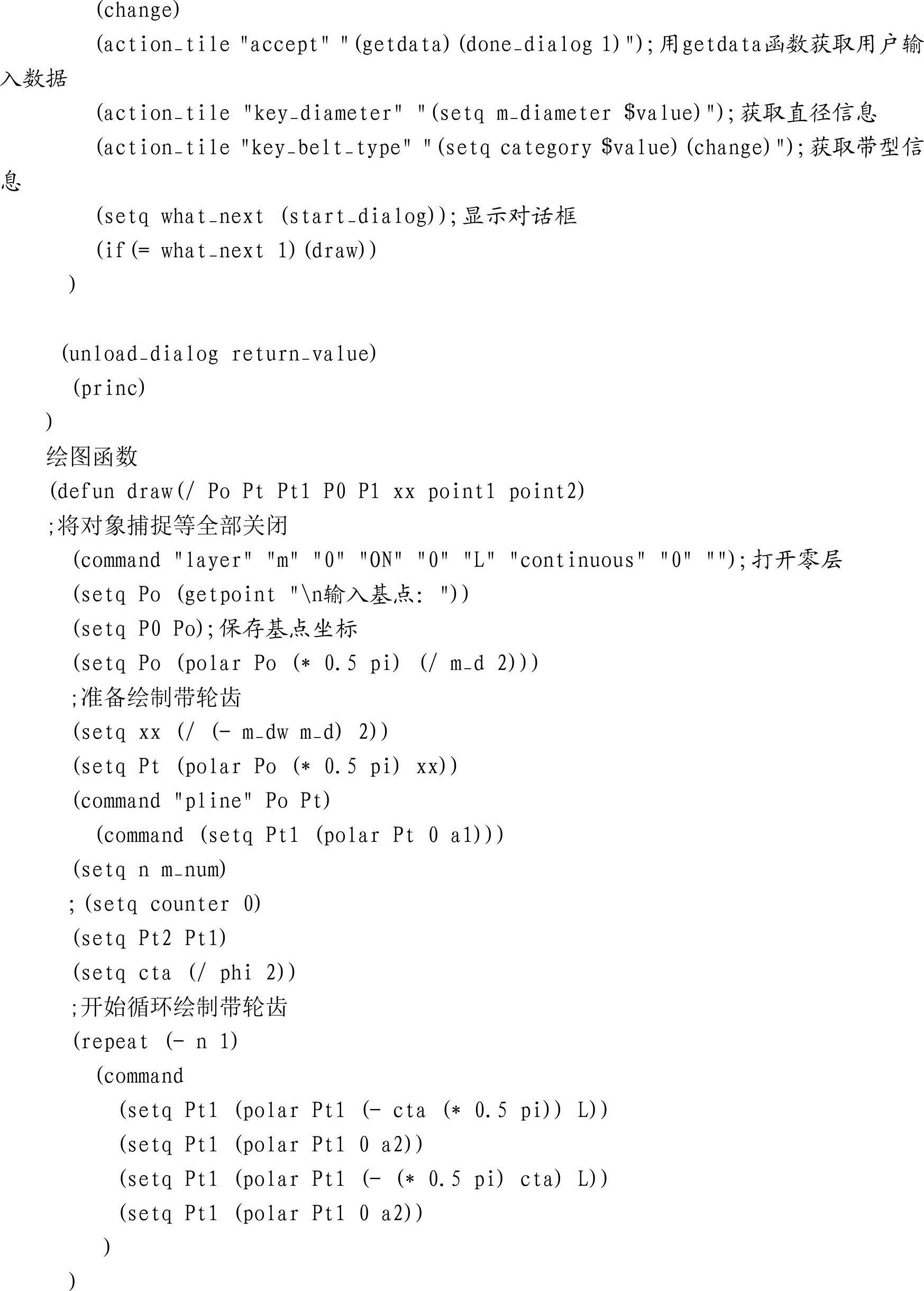

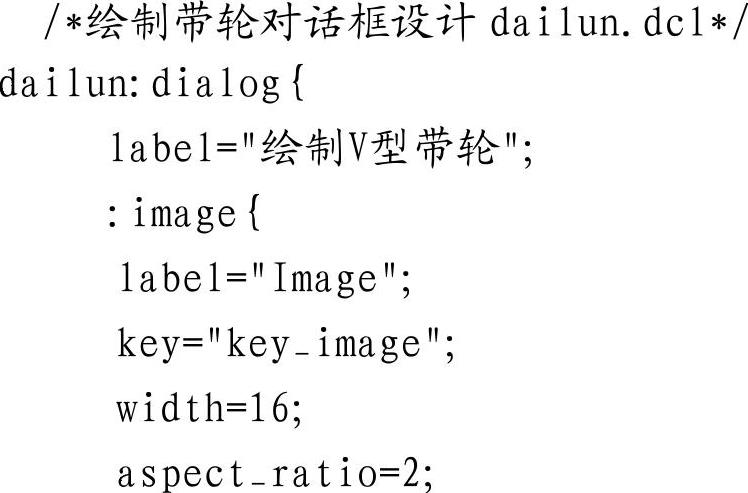

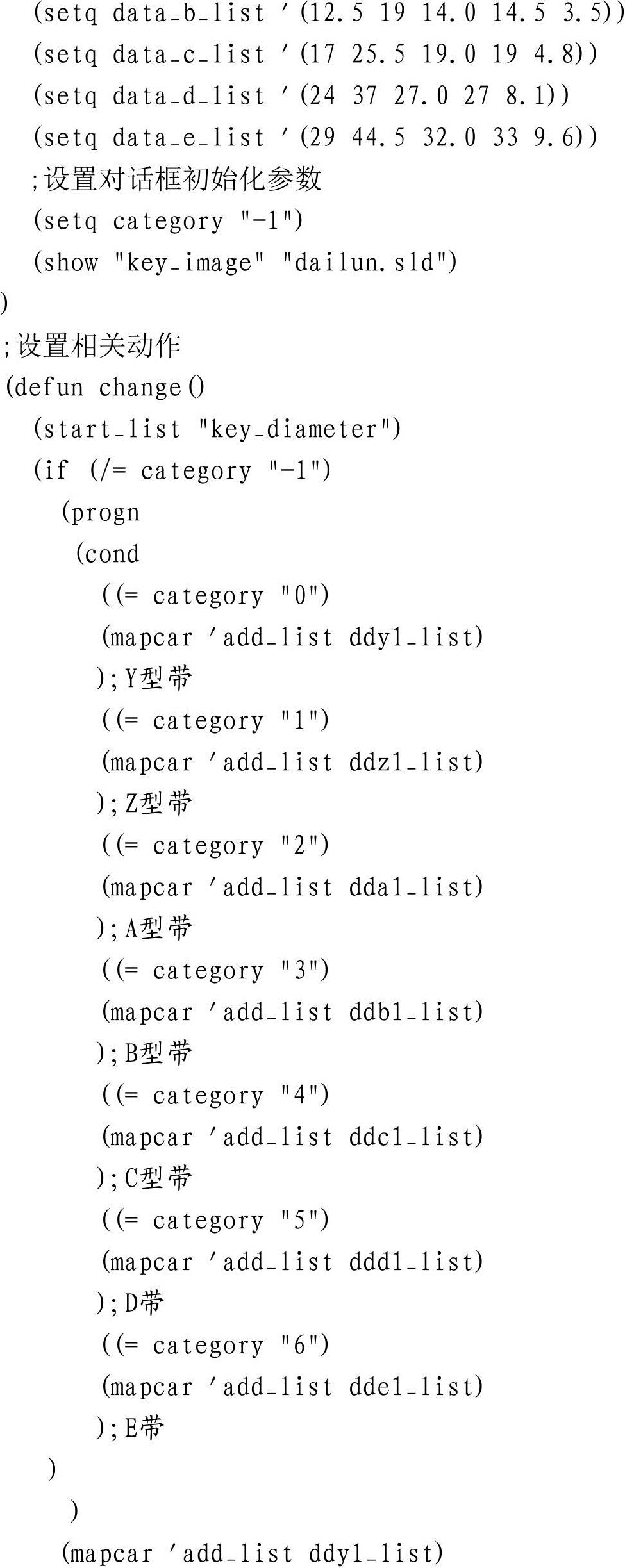

（3）程序编制。以上已经对参数进行了分析，并且制定出了人机交互对话框，剩下来需要做的就是编制对话框的驱动程序、绘图函数以及标注等。程序代码如下：

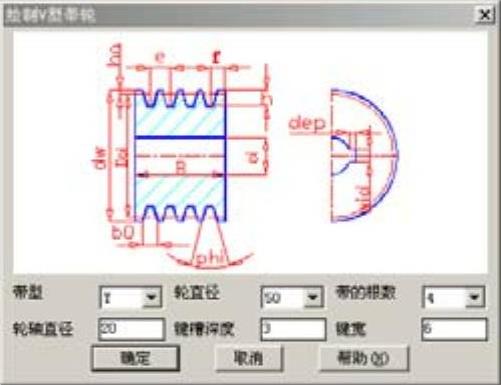

（4）程序运行情况。首先调用程序dailun.lsp。在命令行键入（c：dailun），即出现交互界面，如图15-49所示：

图15-49 程序运行情况

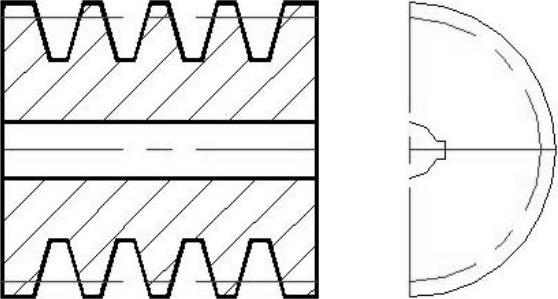

可以选择带型，然后与之对应的轮直径会发生相应的变化。在选取或输入带的根数、轮轴直径、键槽深度以及键宽以后，按确定键，就可以自动生成相应的带轮了，如图15-50所示：

2.绘制三维带轮。利用绘制的二维图形，通过旋转以及差集操作，来实现三维图的绘制。编制带轮的三维参数化设计系统。三维带轮效果图如图15-51所示。三维带轮原理如图15-52所示。

图15-50 用dailun.lsp程序绘制出的带轮图

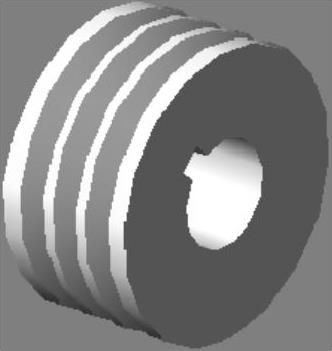

图15-51 带轮三维立体图

图15-52 绘制三维带轮原理图

（1）对话框设计。对原有对话框进行编辑，增加一个绘制三维图的按钮，如图15-53所示。

图15-53 增加了“绘三维图”的带轮程序界面

在程序中增加按钮的响应语句：

同时修改主函数中的如下代码：

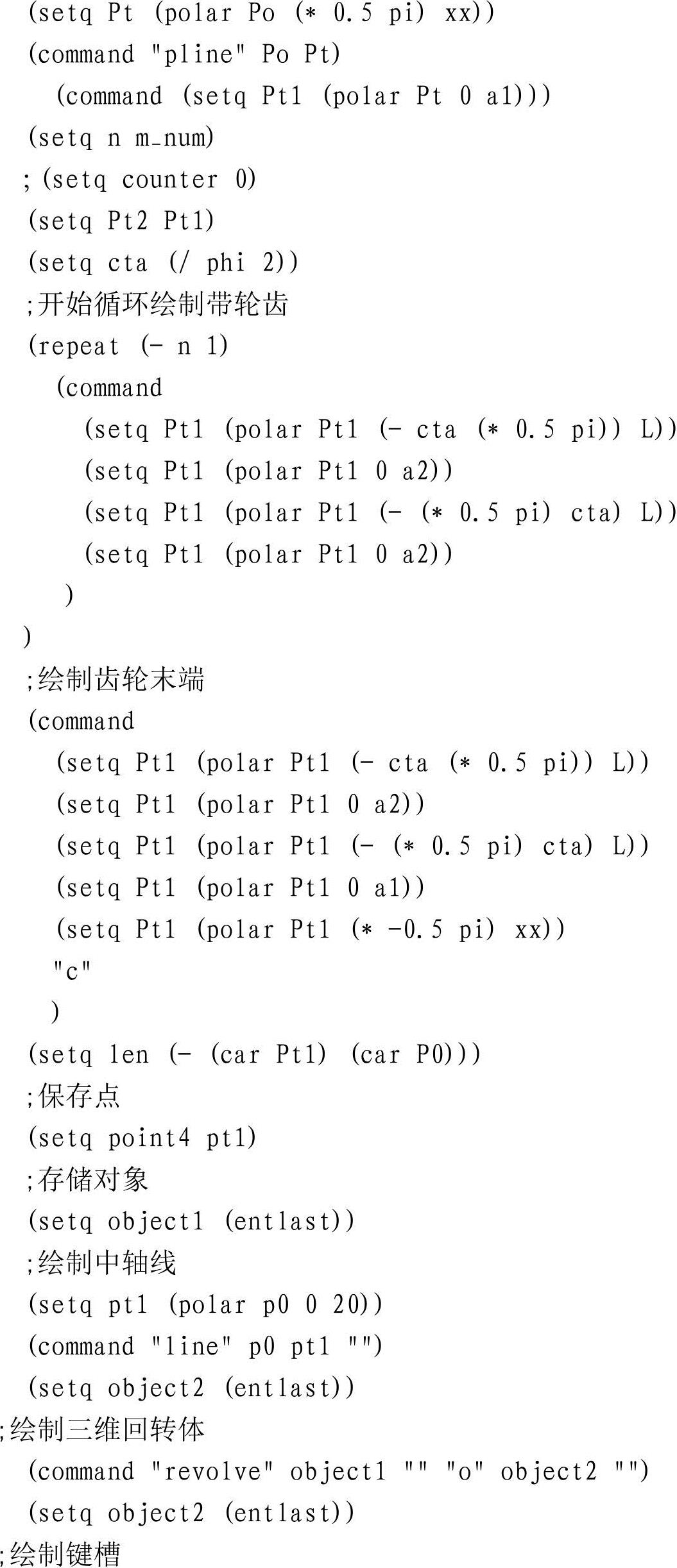

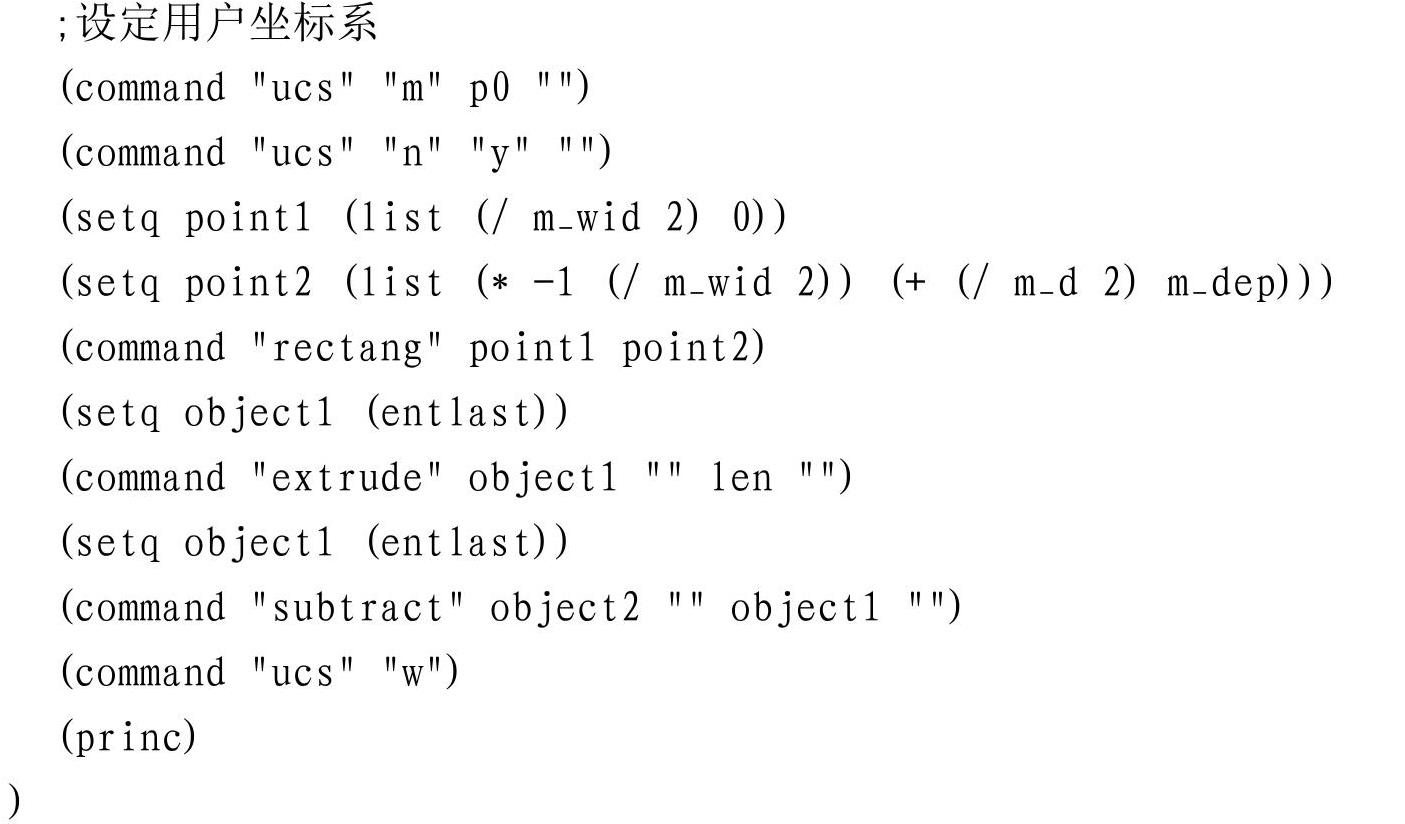

（2）程序设计。我们在第8章已经建立了二维带轮的参数化设计系统，可以直接增加二维图形旋转代码，将绘制的二维带轮图形进行旋转，实现三维图的绘制。以下是绘制三维带轮的函数Draw3d。

（3）程序测试。运行程序，输入参数，点击“绘制三维图”按钮，即可生成如图15-51所示的三维带轮。
