使用AutoLISP函数，将为该命令赋予非常有意义的使用价值。用户可以使用的AutoLISP函数以及部分函数其功能如下：

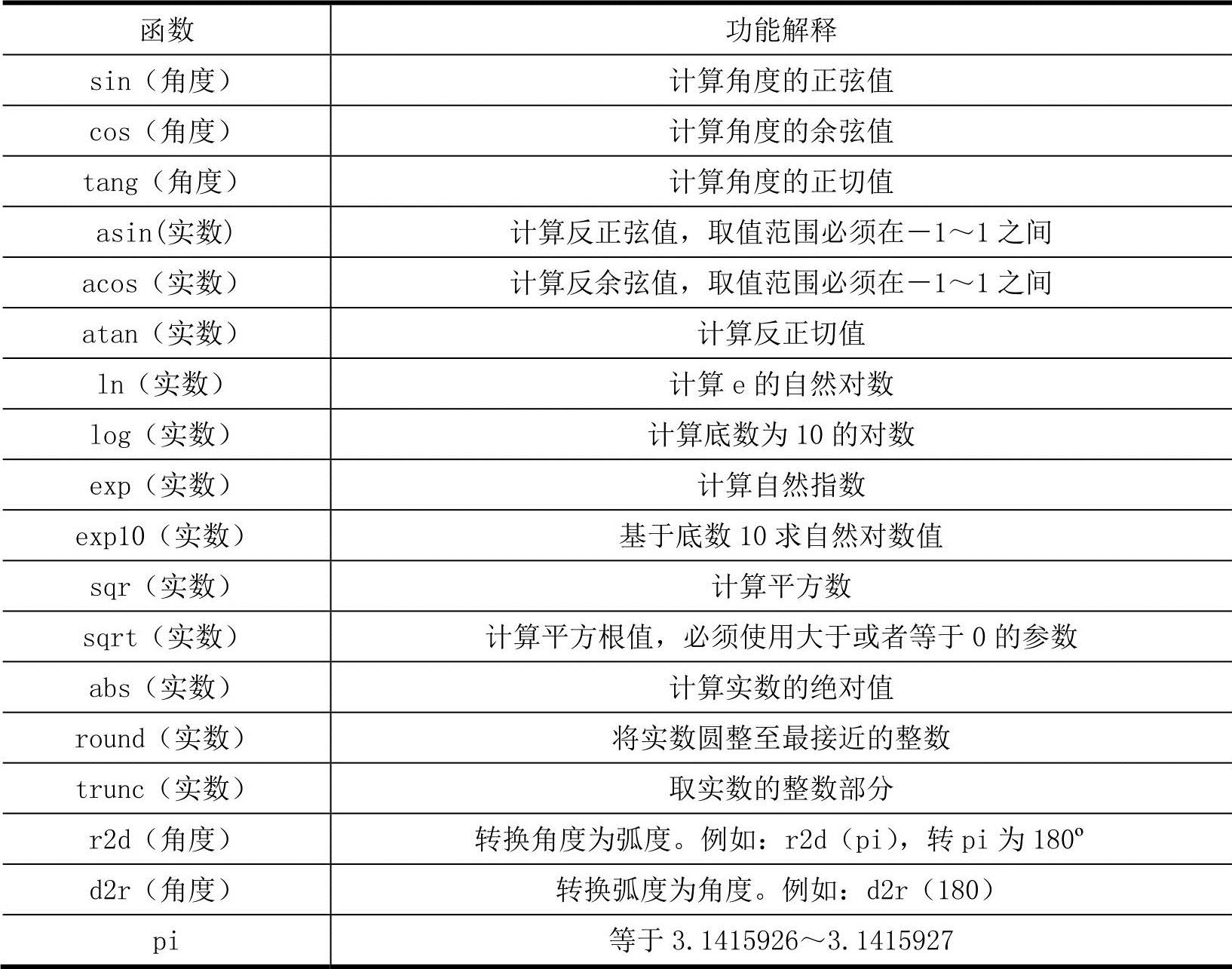

1.标准数学函数。可以用于AutoCAD CAL命令的标准数学函数如表14-3所列。

表14-3 标准数学函数

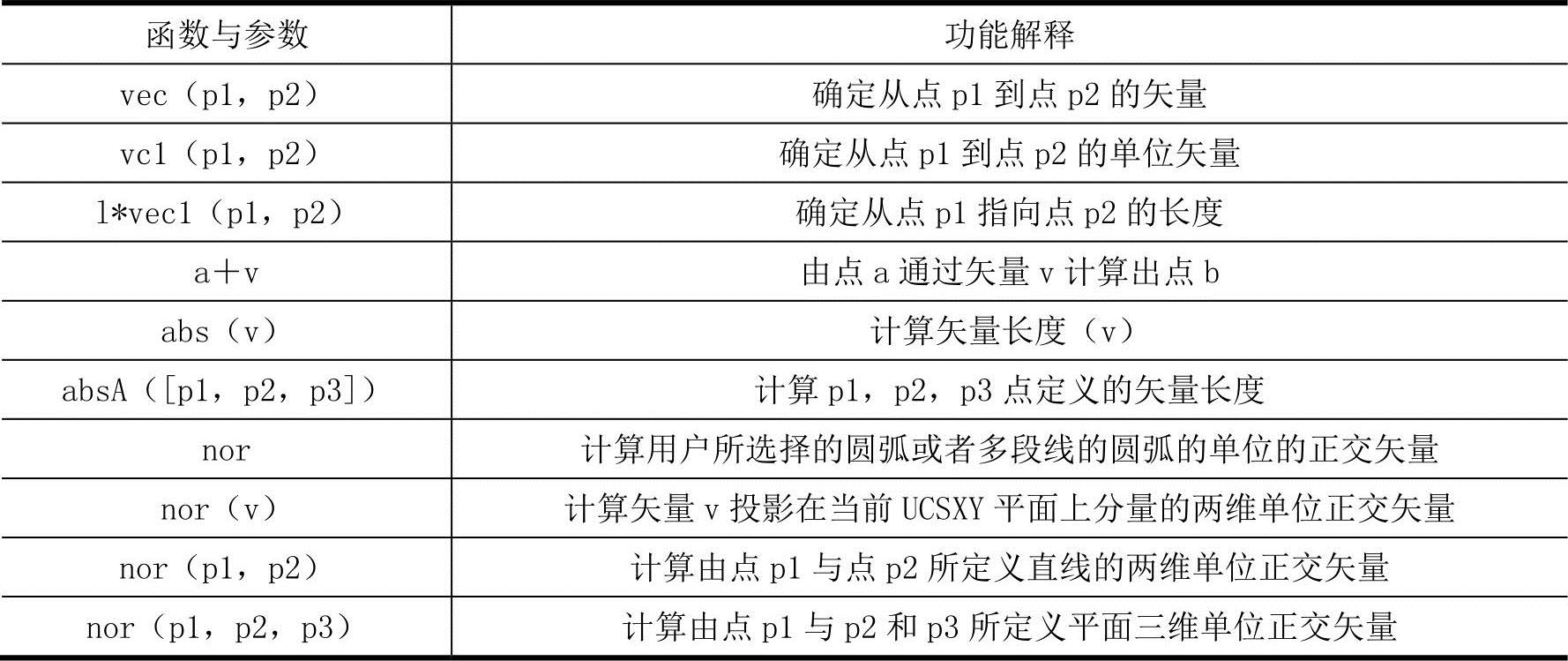

2.矢量计算函数。目前AutoLISP提供的矢量计算功能非常强大。用户可以使用的函数如表14-4所列。

表14-4 矢量计算函数

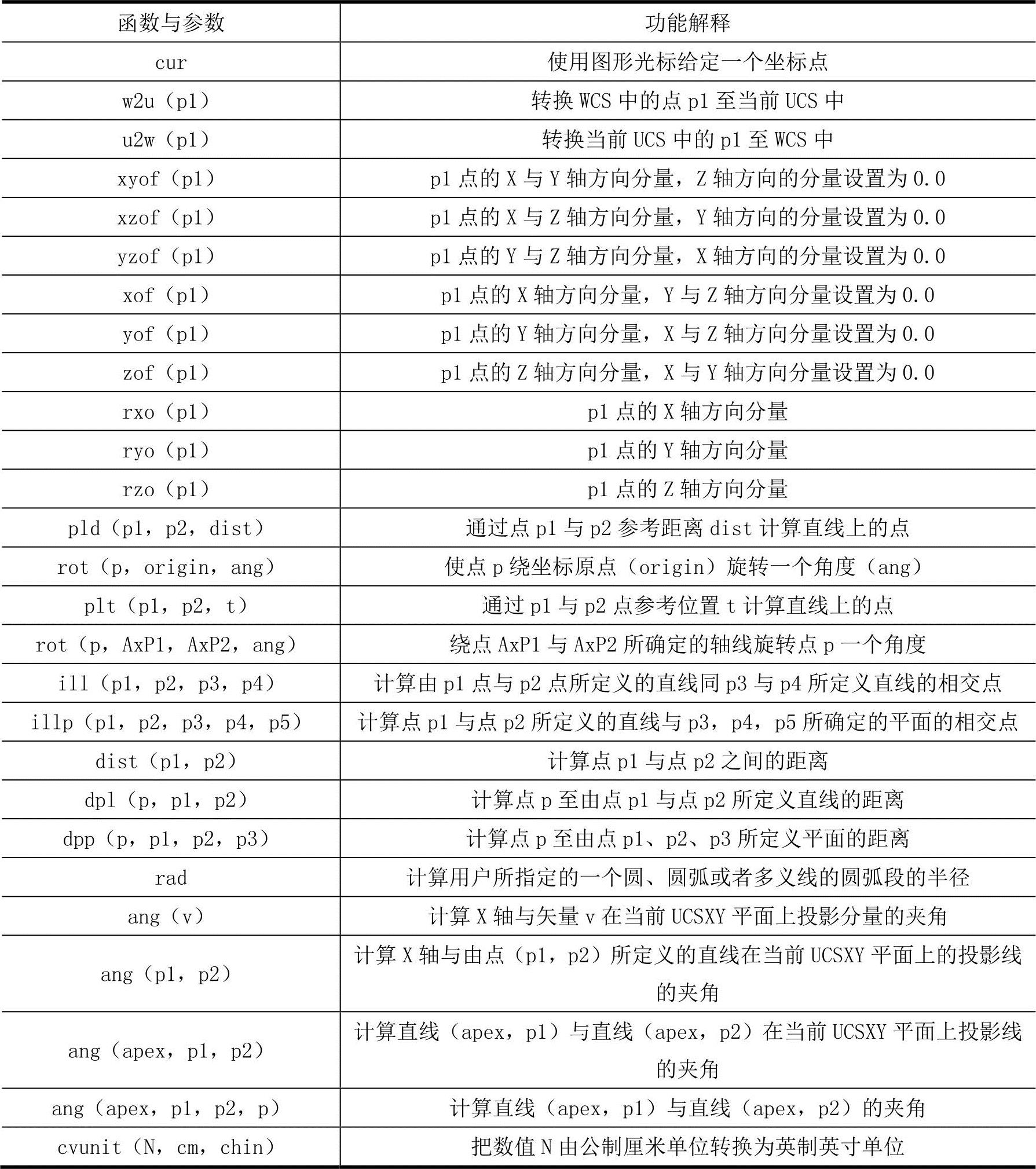

3.辅助计算函数。辅助设计函数为用户使用图形光标，在当前图形中，给出一个精确的坐标点、过滤一个矢量坐标点的坐标轴与坐标平面上的分量平面，计算点的距离，角度与旋转值等提供了支持。可以使用的函数如表14-5所列。

表14-5 辅助计算函数

(www.chuimin.cn)

4.输入表达式

在AutoCADCAL命令的提示下，用户应当根据不同的计算需要输入一条不同形式的表达式。为此，用户需要严格把握下述有关输入法则与有关操作概念：

（1）英尺与英寸格式如果用户需要输入英尺与英寸应当使用如下格式：

英尺’-英寸"或者英尺’英寸"

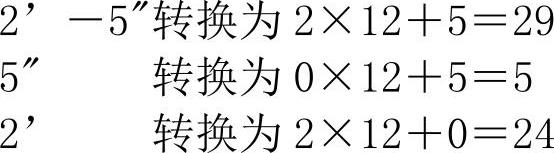

AutoCAD在处理时，将以英寸为单位把用户的输入转换为一个实数。例如：

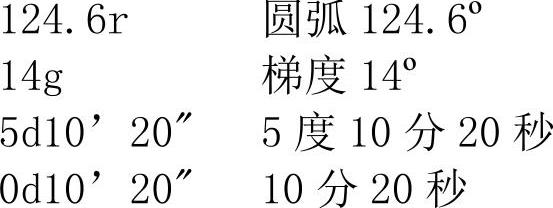

（2）角度格式默认的角度单位为十进制。相应地输入角度。如果用户输入一个小于1º的角度，必须在“分”前给出0º。指定圆弧的角度应当使用字母：r；指定梯度应当给出字母：g。例如：

用户所输入的任何一种角度，均将转换为十进制度。PI（=3.1415926）将换算为：180度；梯度100将换算为90º。
