【摘要】：绘制如图12-65所示的凉亭。图12-65 凉亭参见光盘光盘动画演示\第12章\凉亭.avi绘制步骤：1.绘制凉亭。打开AutoCAD2014并新建一个文件，单击“标准”工具栏中的“保存”按钮，将文件保存为“凉亭.dwg”。单击“建模”工具栏中的“圆柱体”按钮，绘制一个底面中心坐标在坐标，底面半径为8，高为200的圆柱体，即绘制凉亭立柱。单击“修改”工具栏中的“三维阵列”按钮，阵列凉亭的6根立柱，阵列中心点为前面绘制的辅助线交点，Z轴为旋转轴。

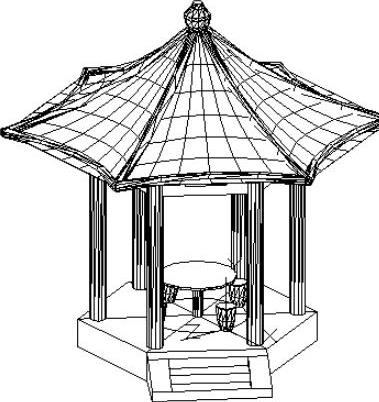

绘制如图12-65所示的凉亭。绘制思路是，利用正多边形命令和拉伸命令生成亭基，利用多段线和拉伸命令生成台阶；再利用圆柱体和三维阵列命令绘制立柱；然后利用多段线和拉伸命令生成连梁；接下来利用长方体、多行文字、边界网格、旋转、拉伸和三维阵列等命令生成牌匾和亭顶；利用圆柱体、并集、多段线、旋转和三维阵列命令生成桌椅；利用长方体和三维阵列命令绘制长凳；最后，进行赋材渲染。

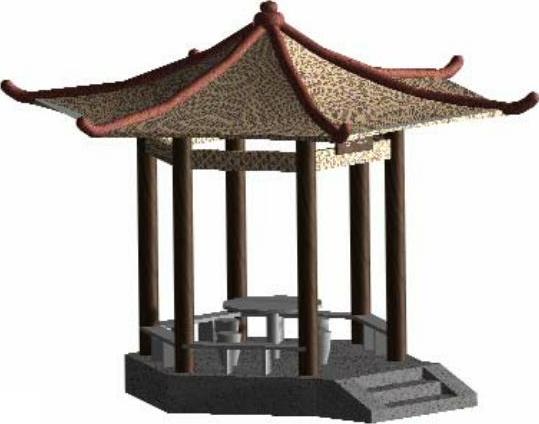

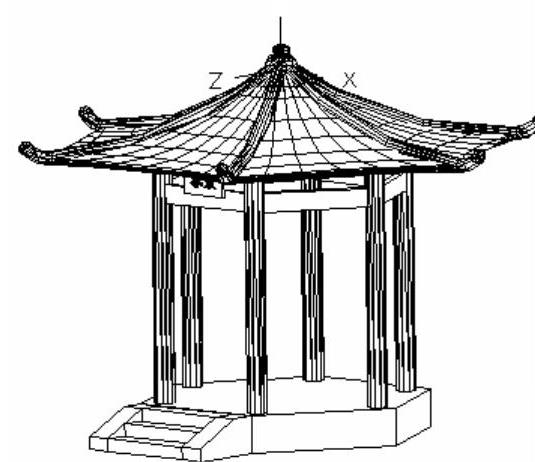

图12-65 凉亭

参见光盘

光盘动画演示\第12章\凉亭.avi

绘制步骤：

1.绘制凉亭。

（1）打开AutoCAD2014并新建一个文件，单击“标准”工具栏中的“保存”按钮，将文件保存为“凉亭.dwg”。

（2）将光标移到已弹出的工具栏上，单击鼠标右键，打开工具栏快捷菜单，选中“UCS”“UCS II”“建模”“实体编辑”“视图”“视觉样式”和“渲染”工具栏，使其出现在屏幕上。

（3）单击“绘图”工具栏中的“多边形”按钮，绘制一个边长为120的正六边形，然后单击“建模”工具栏中的“拉伸”按钮，将正六边形拉伸成高度为30的棱柱体。

（4）利用ZOOM命令，使场地全部出现在绘图区中。然后在命令行输入DDVPOINT，切换视角，打开的“视点预设”对话框如图12-66所示。将“X轴（A）”文本框内的值改为305，将“XY平面（T）：”文本框内的值改为20，单击“确定”按钮，关闭对话框。此时，亭基视图如图12-67所示。

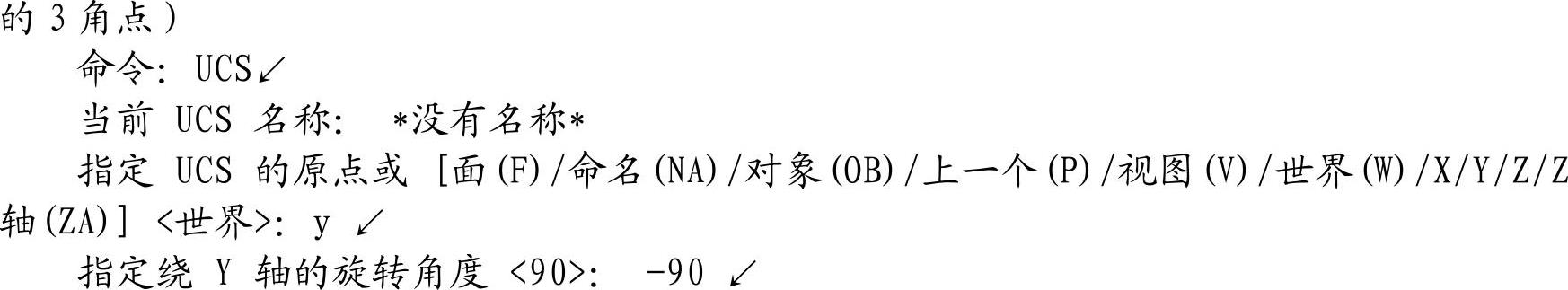

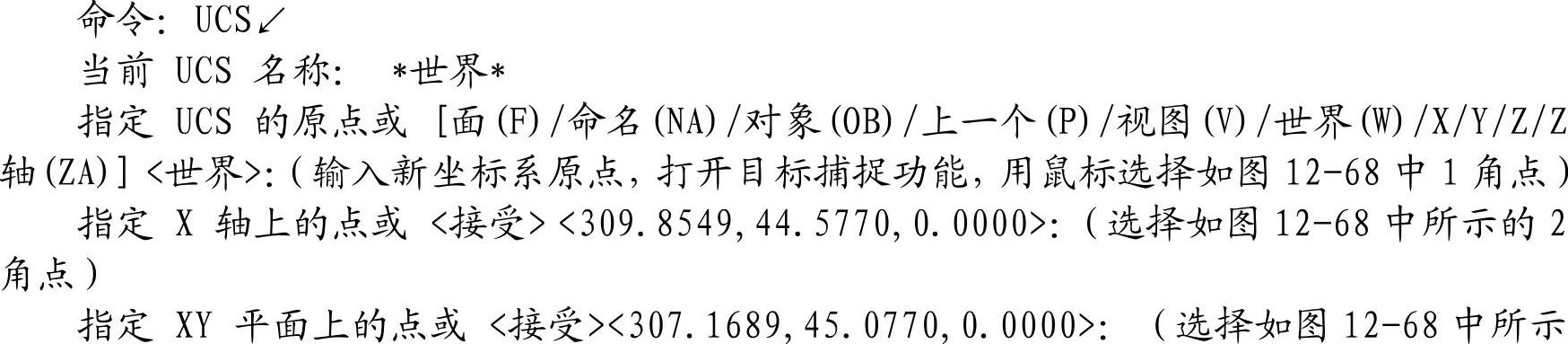

（5）使用UCS命令建立如图12-68所示的新坐标系，再次使用UCS命令将坐标系绕Y轴旋转-90°，得到如图12-69所示的坐标系。命令行提示与操作如下：

旋转变换后的新坐标系如图12-69所示。

图12-66 “视点预设”对话框

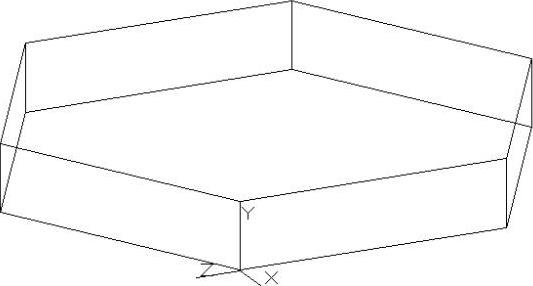

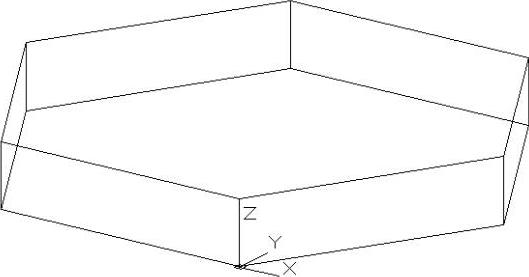

图12-67 亭基视图

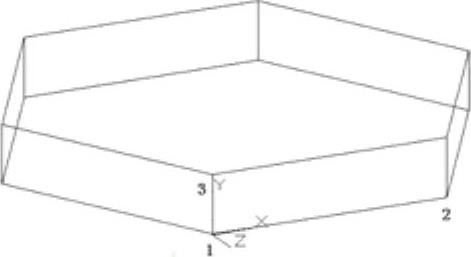

图12-68 三点方式建立新坐标系

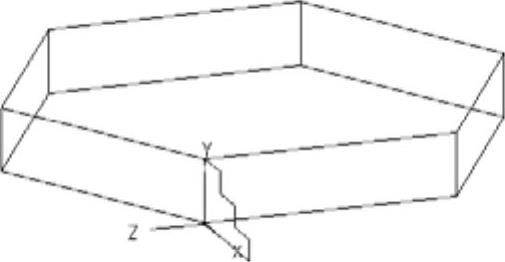

图12-69 旋转变换后的新坐标系

（6）单击“绘图”工具栏中的“多段线”按钮，绘制台阶横截面轮廓线。多段线起点坐标为（0，0），其余各点坐标依次为（0，30）、（20，30）、（20，20）、（40，20）、（40，10）、（60，10）、（60，0）和（0，0）。接着单击“建模”工具栏中的“拉伸”按钮，将多段线沿Z轴负方向拉伸成宽度为-80的台阶模型。使用三维动态观察工具将视点稍进行偏移，拉伸前后的模型分别如图12-70和图12-71所示。

图12-70 台阶横截面轮廓线

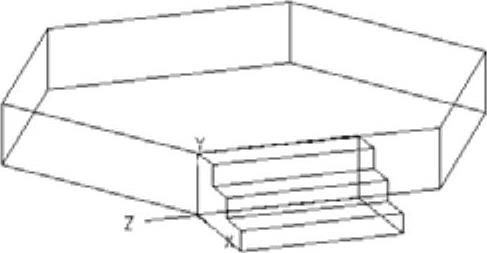

图12-71 台阶模型

（7）单击“修改”工具栏上的“移动”按钮，将台阶移动到与其所在边的中心位置，如图12-72所示。

（8）单击“绘图”工具栏中的“多段线”按钮，绘制出滑台横截面轮廓线。

（9）单击“建模”工具栏中的“拉伸”按钮，将其拉伸成高度为20的三维实体。

（10）单击“修改”工具栏中的“复制”按钮，将滑台复制到台阶的另一侧，从而建立台阶两侧的滑台模型。

（11）单击“建模”工具栏中的“并集”按钮，将亭基、台阶和滑台合并成一个整体，结果如图12-73所示。

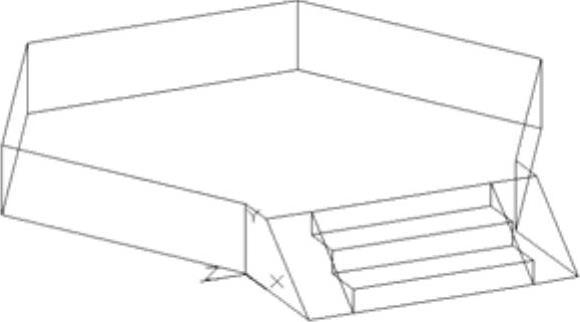

图12-72 移动后的台阶模型

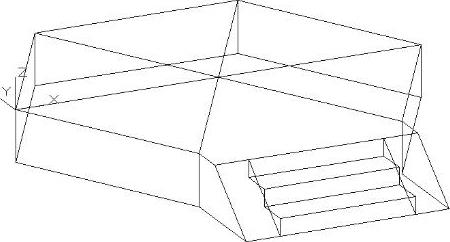

图12-73 制作完成的亭基和台阶模型

（12）单击“绘图”工具栏中的“直线”按钮，连接正六边形亭基顶面的3条对角线作为辅助线。

（13）使用UCS命令的3点建立新坐标系的方法，建立如图12-74所示的新坐标系。

（14）单击“建模”工具栏中的“圆柱体”按钮，绘制一个底面中心坐标在坐标（20，0，0），底面半径为8，高为200的圆柱体，即绘制凉亭立柱。

（15）单击“修改”工具栏中的“三维阵列”按钮，阵列凉亭的6根立柱，阵列中心点为前面绘制的辅助线交点，Z轴为旋转轴。

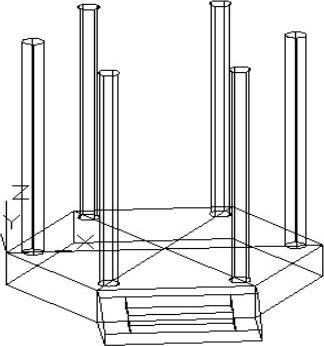

（16）单击“标准”工具栏中的“实时缩放”按钮，利用ZOOM命令使模型全部可见。接着单击“渲染”工具栏中的“隐藏”按钮，对模型进行消隐，如图12-75所示。

（17）绘制连梁。打开圆心捕捉功能，单击“绘图”工具栏中的“多段线”按钮，连接6根立柱的顶面中心。单击“修改”工具栏中的“偏移”按钮，其多段线分别向内和向外偏移值为3。单击“修改”工具栏中的“删除”按钮，删除中间的多段线。单击“建模”工具栏中的“拉伸”按钮，将两条多段线分别拉伸成高度为-15的实体。单击“建模”工具栏中的“差集”按钮，求差集生成的连梁。

图12-74 使用3点方式建立的新坐标系示意

图12-75 三维阵列后的立柱模型

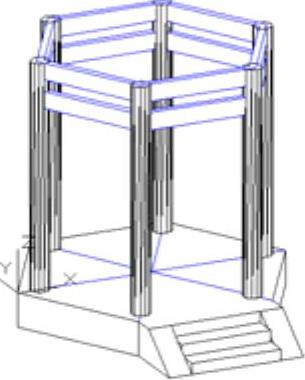

（18）单击“修改”工具栏中的“复制”按钮，将连梁向下在距离25处复制一次，完成的连梁模型如图12-76所示。

（19）绘制牌匾。使用UCS命令的3点建立坐标系的方式，建立一个坐标原点在凉亭台阶所在边的连梁外表面的顶部左上角点，X轴与连梁长度方向相同的新坐标系。单击“建模”工具栏中的“长方体”按钮，绘制一长为40，高为20，厚为3的长方体，并使用移动命令（MOVE）将其移动到连梁中心位置，如图12-77所示。最后，使用多行文字命令（MTEXT）在牌匾上题上亭名。

图12-76 完成连梁后的凉亭模型

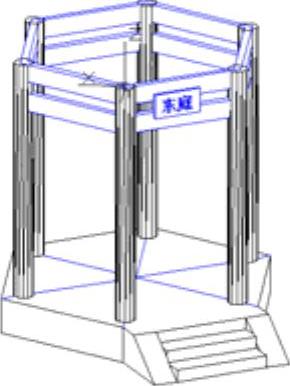

图12-77 加上牌匾的凉亭模型

（20）利用UCS命令将坐标系绕X轴旋转-90°。

（21）绘制如图12-78所示的辅助线。单击“绘图”工具栏中的“多段线”按钮，绘制连接柱顶中心的封闭多段线，单击“绘图”工具栏中的“直线”按钮，连接柱顶面正六边形的对角线。单击“修改”工具栏上的“偏移”按钮，其封闭多段线向外偏移值为80。单击“绘图”工具栏中的“直线”按钮，绘制一条起点在柱上顶面中心，高为60的竖线，并在竖线顶端绘制一个外切圆半径为10的正六边形。

（22）单击“绘图”工具栏中的“直线”按钮，按如图12-79所示连接辅助线，并移动坐标系到点1、2、3所构成的平面上。

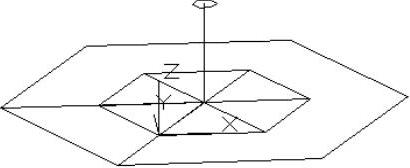

图12-78 亭顶辅助线（1）

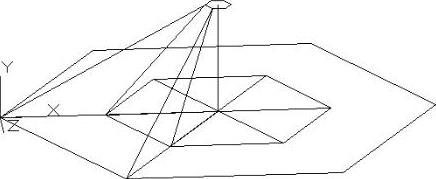

图12-79 亭顶辅助线2（）

（23）单击“绘图”工具栏中的“椭圆弧”按钮，在点1、2、3所构成的平面内绘制一条弧线作为亭顶的一条脊线。然后，利用三维镜像命令（MIRRIOR3D）将其镜像到另一侧，在镜像时，选择如图12-80中边1、边2、边3的中点作为镜像平面上的3点。

（24）将坐标系绕X轴旋转90°，单击“绘图”工具栏中的“圆弧”按钮，最后将坐标系恢复到先前状态。绘制处的亭顶轮廓如图12-80所示。

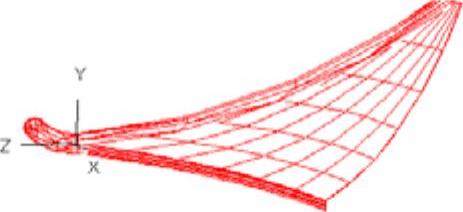

（25）单击“绘图”工具栏中的“直线”按钮，连接两条弧线的顶部。选择菜单栏中的“绘图”→“建模”→“网格”→“边界网格”命令生成曲面，如图12-81所示。4条边界线为上面绘制的3条圆弧线，以及连接两条弧线的顶部的直线。

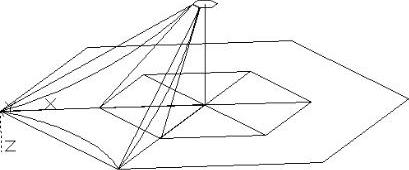

图12-80 亭顶轮廓线

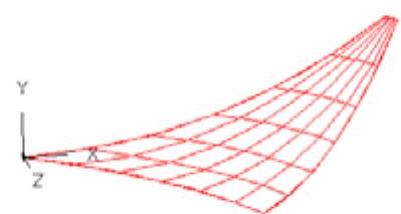

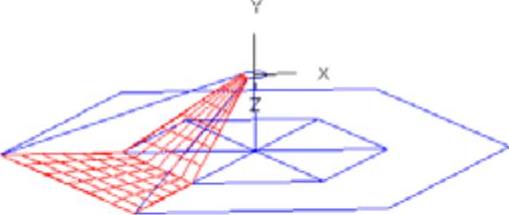

图12-81 亭顶曲面（部分）(www.chuimin.cn)

（26）单击“修改”工具栏中的“复制”按钮，其下边缘轮廓线向下复制距离值为5。单击“绘图”工具栏中的“直线”按钮，连接两条弧线的端点，并选择菜单栏中的“绘图”→“建模→网格→边界网格”命令，生成边缘曲面，完成亭顶边缘的绘制。

（27）使用3点方式建立新坐标系，使坐标原点位于脊线的一个端点，且Z轴方向与弧线相切。单击“绘图”工具栏中的“圆”按钮，在其一个端点绘制一个半径为5的圆，最后使用拉伸工具将圆按弧线拉伸成实体，完成亭顶脊线的绘制。

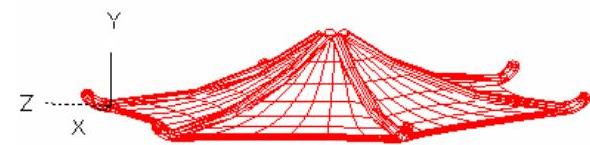

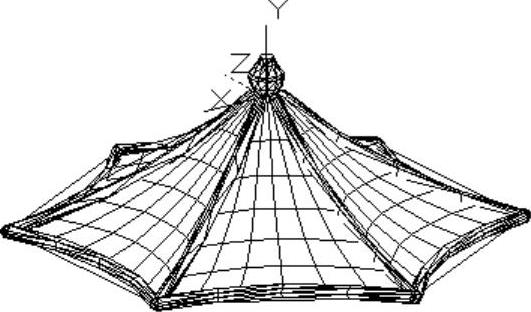

（28）绘制挑角。将坐标系绕Y轴旋转90°，单击“绘图”工具栏中的“圆弧”按钮，绘制一段连接脊线的圆弧，然后按照步骤25的方法在其一端绘制半径为5的圆并将其拉伸成实体。单击“建模”工具栏中的“球体”按钮，在挑角的末端绘制半径为5的球体。单击“建模”工具栏中的“并集”按钮，将脊线和挑角连成一个实体，再单击“建模”工具栏中的“隐藏”按钮，如图12-82所示。
