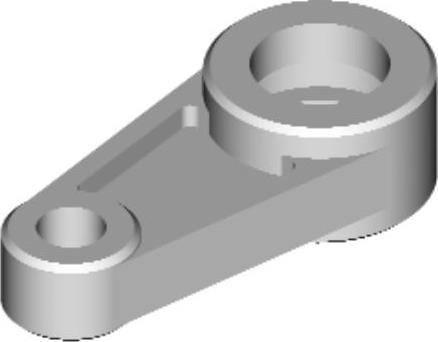

创建如图12-46所示的摇杆。

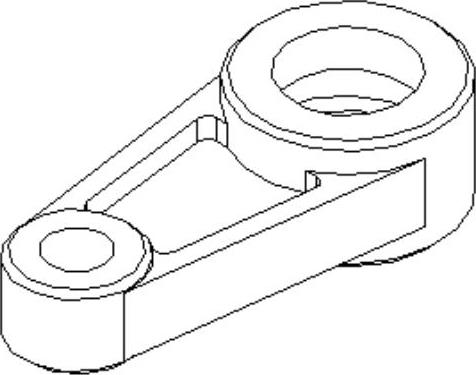

图12-46 摇杆

参见光盘

光盘动画演示\第12章\摇杆.avi

绘制步骤：

1.设置线框密度。在命令行中输入“Isolines”，设置线框密度为10。单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图。

2.创建摇杆左部圆柱。单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，分别创建半径为30、15，高为20的圆柱。

3.差集运算。单击“实体编辑”工具栏中的“差集”按钮，将R30圆柱与R15圆柱进行差集运算。

4.创建摇杆右部圆柱。单击“建模”工具栏中的“圆柱体”按钮，以（150，0，0）为圆心，分别创建半径为50、30，高为30的圆柱，及半径为40，高为10的圆柱。

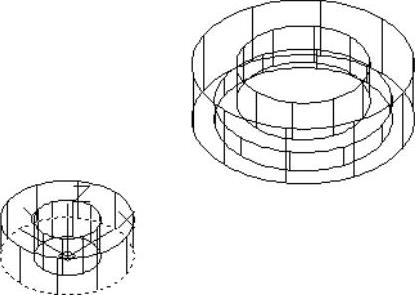

5.差集运算。单击“实体编辑”工具栏中的“差集”按钮，将R50圆柱与R30、R40圆柱进行差集运算，结果如图12-47所示。

6.复制边线。选择菜单栏中的“修改”→“实体编辑”→“复制边”命令，或单击“实体编辑”工具栏中的“复制边”按钮，命令行提示与操作如下：

7.消隐处理。单击“视图”工具栏中的“仰视”按钮，切换到仰视图。单击“渲染”工具栏中的“隐藏”按钮，进行消隐处理。

图12-47 创建圆柱体

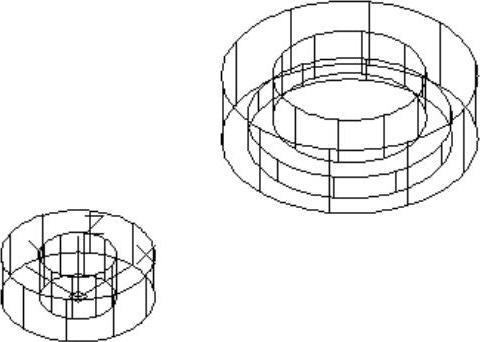

图12-48 选择复制边

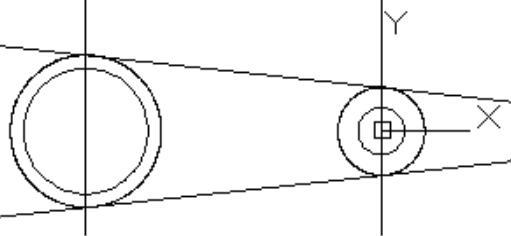

8.绘制辅助线。在命令行输入“Xline”，或单击“绘图”工具栏中的“构造线”按钮，分别绘制所复制的R30及R50圆的外公切线，并绘制通过圆心的竖直线，绘制结果如图12-49所示。

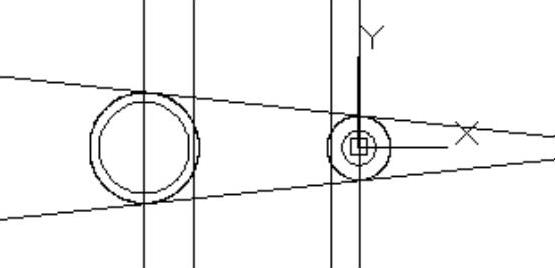

9.偏移辅助线。在命令行输入“Offset”，或单击“修改”工具栏中的“偏移”按钮，将绘制的外公切线，分别向内偏移10，并将左边竖直线向右偏移45，将右边竖直线向左偏移25。偏移结果如图12-50所示。

图12-49 绘制辅助构造线

(https://www.chuimin.cn)

图12-50 偏移辅助线

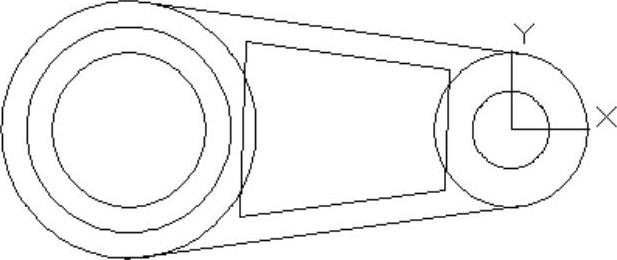

10.修剪辅助线。在命令行输入“Trim”，或单击“修改”工具栏中的“修剪”按钮，对辅助线及复制的边进行修剪。在命令行输入“Erase”，或单击“修改”工具栏中的“删除”按钮，删除多余的辅助线，结果如图12-51所示。

11.创建面域。单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图。单击“绘图”工具栏中的“面域”按钮，分别将辅助线与圆及辅助线之间围成的两个区域创建为面域。

12.移动面域。单击“修改”工具栏中的“移动”按钮，将内环面域向上移动5。

13.拉伸面域。单击“实体编辑”工具栏中的“拉伸面”按钮，分别将外环及内环面域向上拉伸16及11。

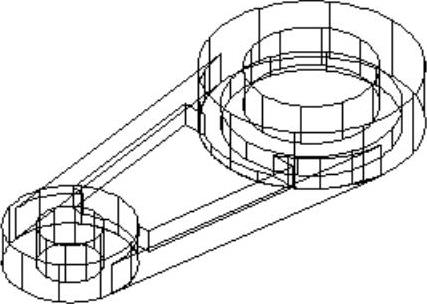

14.差集运算。单击“实体编辑”工具栏中的“差集”按钮，将拉伸生成的两个实体进行差集运算，结果如图12-52所示。

图12-51 修剪辅助线及圆

图12-52 差集拉伸实体

15.并集运算。单击“实体编辑”工具栏中的“并集”按钮，将所有实体进行并集运算。

16.对实体倒圆角。单击“修改”工具栏中的“圆角”按钮，对实体中间内凹处进行倒圆角操作，圆角半径为5。

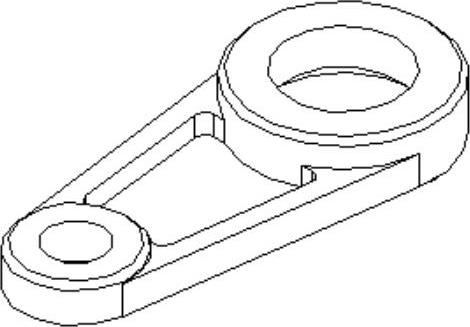

17.对实体倒角。单击“修改”工具栏中的“倒角”按钮，对实体左右两部分顶面进行倒角操作，倒角距离为3。单击“渲染”工具栏中的“隐藏”按钮，进行消隐处理后的图形，如图12-53所示。

18.镜像实体。选择菜单栏中的“修改”→“三维操作”→“三维镜像”命令，命令行提示与操作如下：

镜像结果如图12-54所示。

图12-53 倒圆角及倒角后的实体

图12-54 镜像后的实体

19.单击“实体编辑”工具栏中的“并集”按钮，将所有实体进行并集运算。

20.改变视觉样式。选择菜单栏中的“视图”→“视觉样式”→“概念”命令，最终显示效果如图12-46所示。
