本实例绘制的机座如图12-38所示。

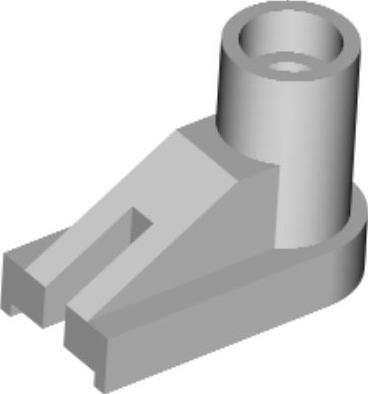

图12-38 机座

参见光盘

光盘动画演示\第12章\机座的绘制.avi

绘制步骤：

1.设置绘图环境。用LIMITS命令设置图幅：297×210。设置线框密度。在命令行中输入ISOLINES命令，设置线框密度为10。

2.创建长方体。单击“建模”工具栏中的“长方体”按钮，以原点为角点，创建长80，宽50，高20的长方体。

3.创建圆柱体。单击“建模”工具栏中的“圆柱体”按钮，底面中心点的坐标为（80，25，0），分别绘制底面半径为25，高度为20和绘制底面半径为20，高度为80的圆柱体。

4.并集处理。单击“实体编辑”工具栏中的“并集”按钮，将长方体和圆柱体作并集处理，结果如图12-39所示。

5.创建长方体。在命令行中输入UCS，选取实体顶面的左上顶点作为新的坐标原点。单击“建模”工具栏中的“长方体”按钮，以（0，10，0）为角点，创建长80，宽30，高30的长方体，结果如图12-40所示。

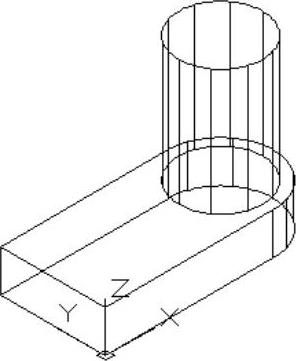

图12-39 并集后的实体

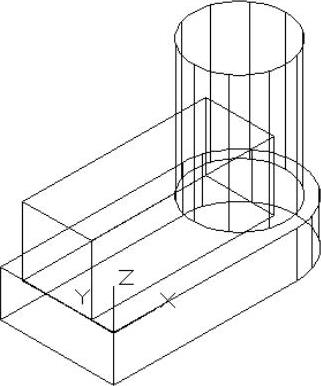

图12-40 创建长方体

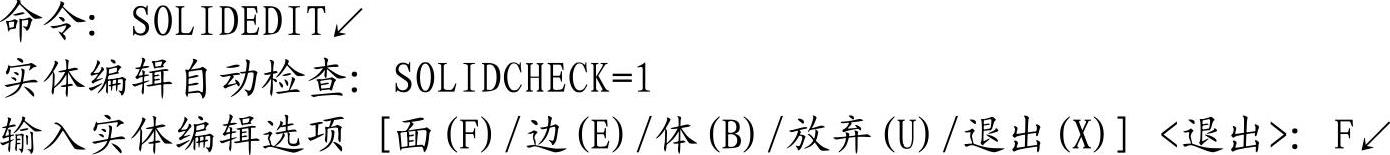

6.对长方体的左侧面进行倾斜操作。单击“实体编辑”工具栏中的“倾斜面”按钮，命令行提示与操作如下：

(www.chuimin.cn)

结果如图12-42所示。

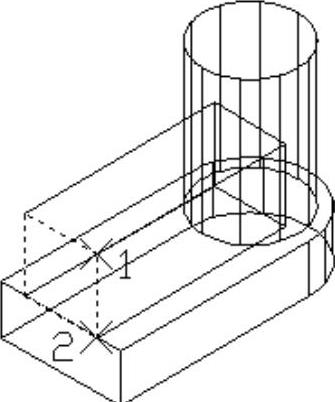

图12-41 选取倾斜面

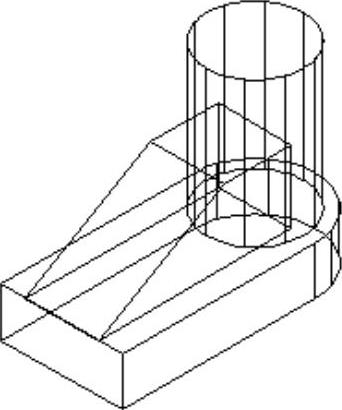

图12-42 倾斜面后的实体

7.并集处理。单击“实体编辑”工具栏中的“并集”按钮，将创建的长方体与实体进行并集运算。

8.绘制长方体。在命令行输入UCS，将坐标原点移回到实体底面的左下顶点。单击“建模”工具栏中的“长方体”按钮，以（0，5，0）为角点，创建长50，宽40，高5的长方体；继续以（0，20，0）为角点，创建长30，宽10，高50的长方体。

9.差集处理。单击“实体编辑”工具栏中的“差集”按钮，将实体与两个长方体进行差集运算。结果如图12-43所示。

10.创建圆柱体。单击“建模”工具栏中的“圆柱体”按钮，捕捉R20圆柱顶面圆心为中心点，分别创建半径为R15，高-15，及半径为R10，高-80的圆柱体。

11.差集处理。单击“实体编辑”工具栏中的“差集”按钮，将实体与两个圆柱进行差集运算。消隐后的图形如图12-44所示。

12.渲染视图。选择菜单栏中的“视图”→“渲染”→“材质浏览器”命令，在材质选项板中选择适当的材质。选择菜单栏中的“视图”→“渲染”→“渲染”命令，对实体进行渲染，渲染后的效果如图12-38所示。

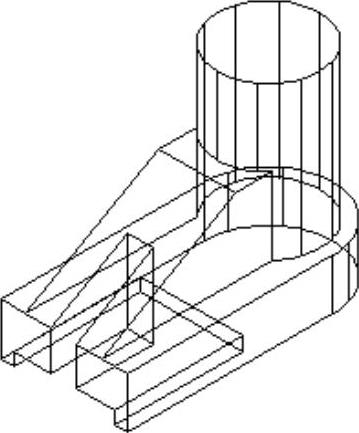

图12-43 差集后的实体

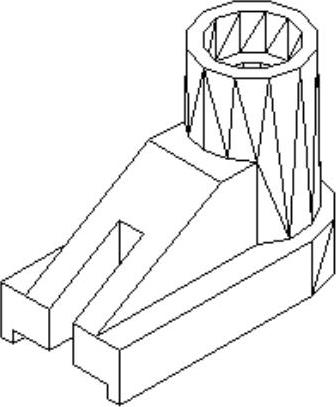

图12-44 消隐后的实体
