AutoCAD2014中文版详解轴支架操作

2023-11-02 理论教育版权反馈

【摘要】：绘制如图12-30所示的轴支架。图12-31 创建圆柱体图12-32 复制圆柱体8.单击“建模”工具栏中的“差集”按钮，将长方体和圆柱体进行差集运算。

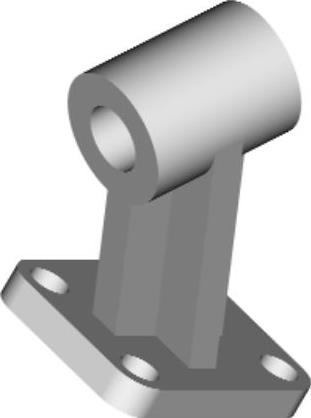

绘制如图12-30所示的轴支架。

图12-30 轴支架

参见光盘

光盘动画演示\第12章\轴支架.avi

绘制步骤：

1.启动AutoCAD2014，使用默认设置绘图。

2.在命令行中输入ISOLINES命令，设置线框密度为10。

3.单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

4.单击“建模”工具栏中的“长方体”按钮，以角点坐标为（0，0，0），长宽高分别为80、60和10绘制连接立板长方体。

5.单击“修改”工具栏中的“圆角”按钮，圆角半径为10，然后选择要圆角的长方体进行圆角处理。

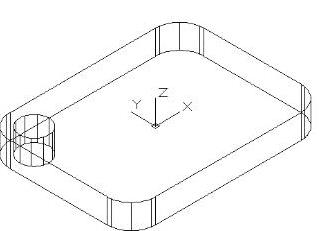

6.单击“建模”工具栏中的“圆柱体”按钮，绘制底面中心点为（10，10，0），半径为6，指定高度为10，绘制圆柱体，结果如图12-31所示。

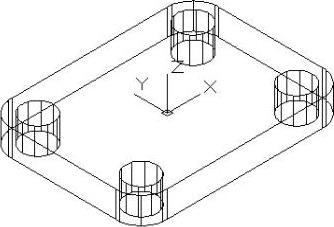

7.单击“修改”工具栏中的“复制”按钮，然后选择上一步绘制的圆柱体进行复制。结果如图12-32所示。

图12-31 创建圆柱体

图12-32 复制圆柱体

8.单击“建模”工具栏中的“差集”按钮，将长方体和圆柱体进行差集运算。

9.在命令行中输入UCS命令，将坐标系移至到（40，30，60）。

10.单击“建模”工具栏中的“长方体”按钮，以坐标原点为长方体的中心点，分别创建长40、宽10、高100及长10、宽40、高100的长方体，结果如图12-33所示。

11.移动坐标原点到（0，0，50），并将其绕Y轴旋转90°。

12.单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，创建半径为20，高为25的圆柱体。(www.chuimin.cn)

13.选择菜单栏中的“修改”→“三维操作→三维镜像”命令，然后选取圆柱绕XY轴进行镜像，镜像结果如图12-34所示。

14.单击“建模”工具栏中的“并集”按钮，选择两个圆柱体与两个长方体进行并集运算。

15.单击“建模”工具栏中的“圆柱体”按钮，捕捉半径为20圆柱的圆心为圆心，创建半径为10，高为50的圆柱体。

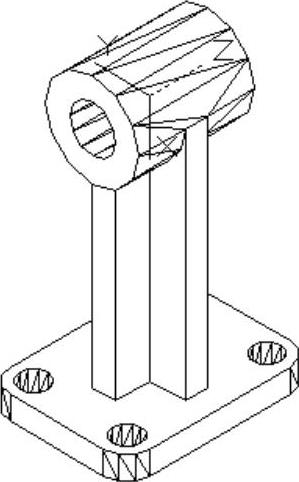

16.单击“建模”工具栏中的“差集”按钮，将并集后的实体与圆柱进行差集运算。消隐处理后的图形，如图12-35所示。

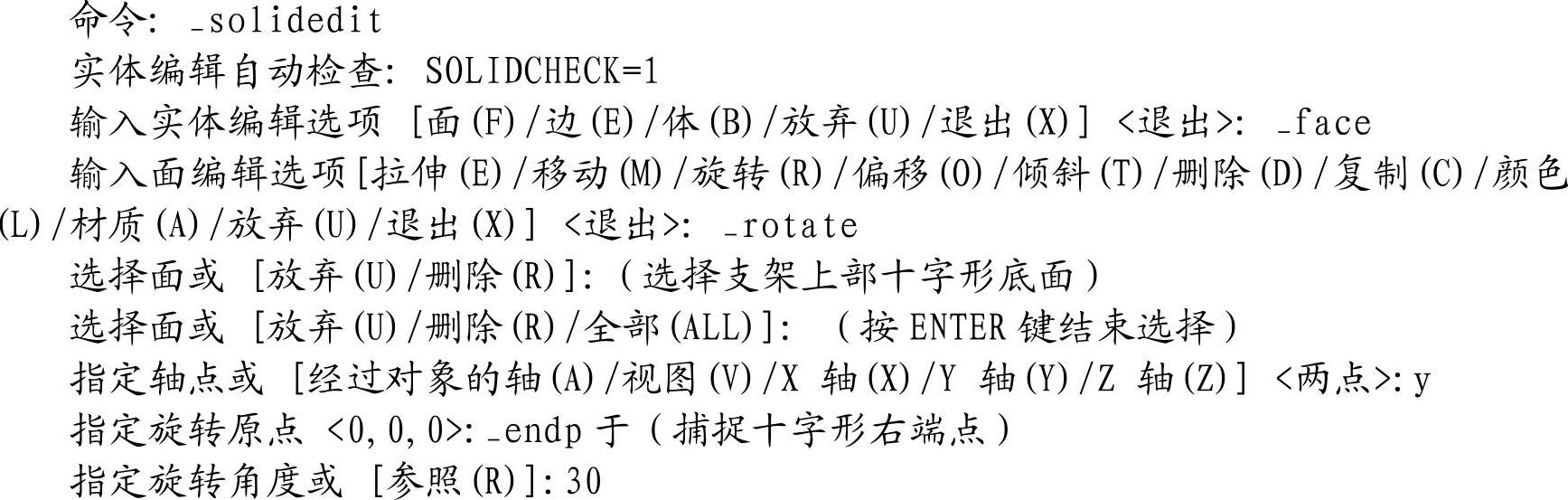

17.单击“实体编辑”工具栏中的“旋转面”按钮，命令行提示与操作如下：

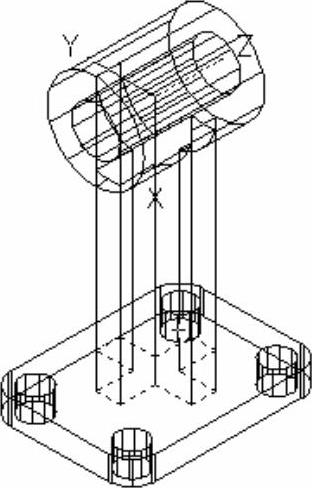

结果如图12-36所示。

图12-33 创建长方体

图12-34 镜像圆柱体

18.选择菜单栏中的“修改”→“实体编辑”→“旋转面”命令，将底板绕Y轴进行旋转，旋转30°。

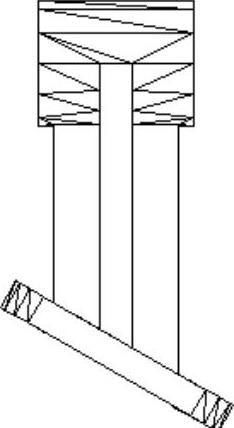

19.设置视图方向。单击“视图”工具栏中的“前视”按钮，将当前视图方向设置为主视图。消隐处理后的图形，如图12-37所示。

图12-35 消隐后的实体

图12-36 选择旋转面

图12-37 旋转底板

20.单击“渲染”工具栏“材质浏览器”按钮，对图形进行渲染。渲染后的结果如图12-30所示。
