本例制作的镶块，如图12-19所示。

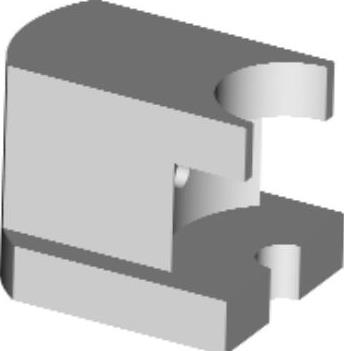

图12-19 镶块

参见光盘

光盘动画演示\第12章\镶块.avi

绘制步骤：

1.启动系统。启动AutoCAD，使用默认设置画图。

2.设置线框密度。在命令行中输入Isolines，设置线框密度为10。单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图。

3.创建长方体。单击“建模”工具栏中的“长方体”按钮，以坐标原点为角点，创建长50，宽100，高20的长方体。

4.创建圆柱。单击“建模”工具栏中的“圆柱体”按钮，以长方体右侧面底边中点为圆心，创建半径为R50，高20的圆柱。

5.并集运算。单击“实体编辑”工具栏中的“并集”按钮，将长方体与圆柱进行并集运算，结果如图12-20所示。

6.剖切实体。选择菜单栏中的“修改”→“三维操作”→“剖切”命令，选取实体，以ZX为剖切面，分别指定剖切面上的点为（0，10，0）及（0，90，0），对实体进行对称剖切，保留实体中部，结果如图12-21所示。

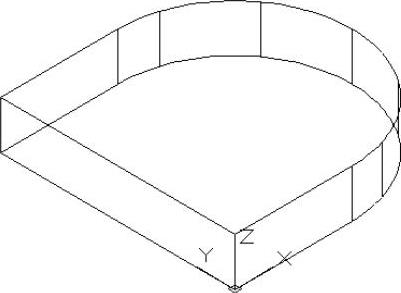

图12-20 并集后的实体

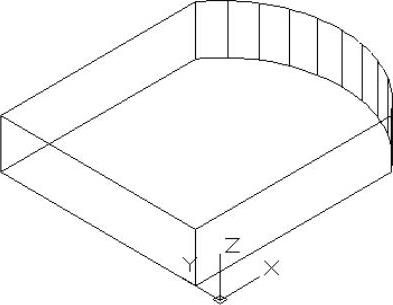

图12-21 剖切后的实体

7.复制实体。单击“修改”工具栏中的“复制”按钮，将剖切后的实体向上复制一个，如图12-22所示。

8.拉伸复制的实体侧面。单击“建模”工具栏中的“拉伸面”按钮，将实体后侧面拉伸-10，结果如图12-23所示。

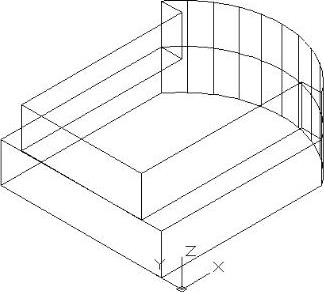

图12-22 复制实体

图12-23 拉伸面操作后的实体(www.chuimin.cn)

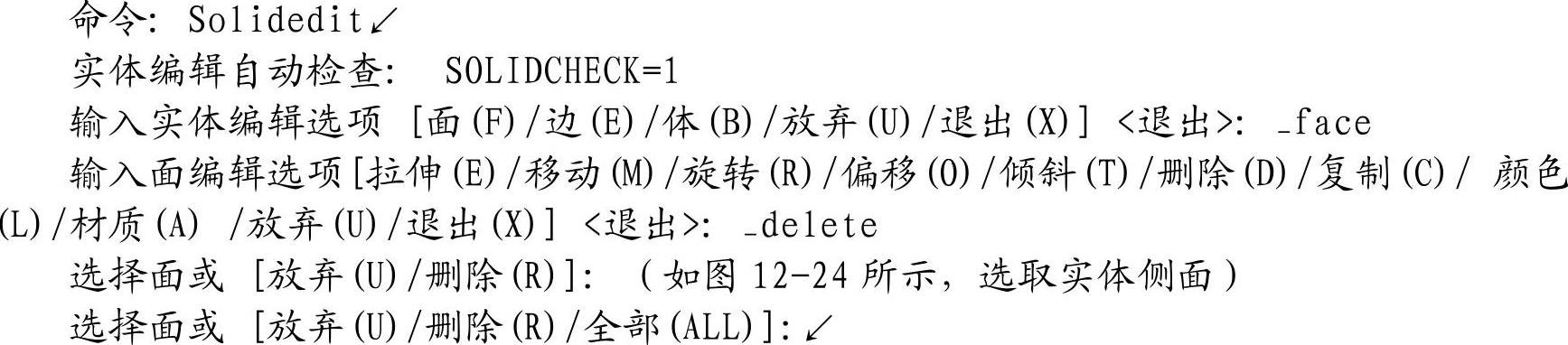

9.删除实体上的面。单击“实体编辑”工具栏中的“删除面”按钮，命令行提示与操作如下：

继续将实体后部对称侧面删除，结果如图12-25所示。

图12-24 选取删除面

图12-25 删除面操作后的实体

10.拉伸实体顶面。单击“实体编辑”工具栏中的“拉伸面”按钮，将实体顶面向上拉伸40。结果如图12-26所示。

11.创建圆柱。单击“建模”工具栏中的“圆柱体”按钮，以实体底面左边中点为圆心，创建半径为R10，高20的圆柱。同理，以R10圆柱顶面圆心为中心点继续创建半径为R40，高40及半径为R25，高60的圆柱。

12.差集运算。单击“实体编辑”工具栏中的“差集”按钮，将实体与三个圆柱进行差集运算，结果如图12-27所示。

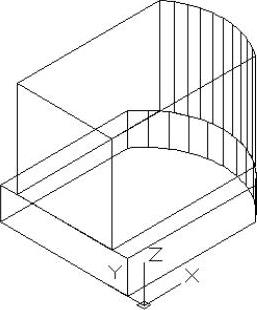

图12-26 拉伸顶面操作后的实体

图12-27 差集后的实体

13.设置用户坐标系。在命令行输入Ucs，将坐标原点移动到（0，50，40），并将其绕Y轴旋转90°。

14.创建圆柱。单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，创建半径为R5，高100的圆柱，结果如图12-28所示。

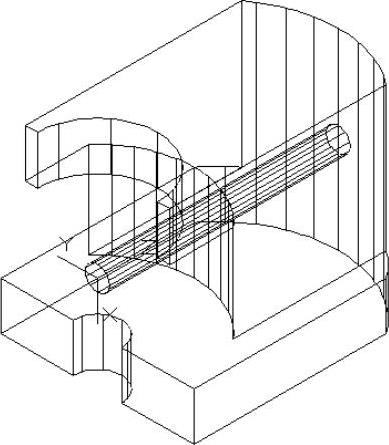

图12-28 创建圆柱

15.差集运算。单击“实体编辑”工具栏中的“差集”按钮，将实体与圆柱进行差集运算。

16.渲染处理。单击“渲染”工具栏中的“渲染”按钮，渲染后的效果如图12-19所示。
