本实例绘制的顶针，如图12-10所示。

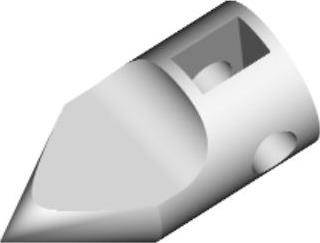

图12-10 顶针

参见光盘

光盘动画演示\第12章\顶针.avi

绘制步骤：

1.设置绘图环境。

（1）用LIMITS命令设置图幅：297×210。

（2）设置线框密度。利用ISOLINES设置线框密度为10。

2.创建圆锥和圆柱。将当前视图设置为西南等轴测方向，然后在命令行输入UCS，将坐标系绕X轴旋转90°。单击“建模”工具栏中的“圆锥体”按钮，以坐标原点为圆锥底面中心，创建半径为R30，高-50的圆锥。单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，创建半径为R30，高70的圆柱，结果如图12-11所示。

3.剖切圆锥。选择菜单栏中的“修改”→“三维操作→剖切”命令，选取圆锥，以ZX为剖切面，指定剖切面上的点为（0，10，0），对圆锥进行剖切，保留圆锥下部，结果如图12-12所示。

4.并集运算。单击“实体编辑”工具栏中的“并集”按钮，选择圆锥与圆柱体。

图12-11 绘制圆锥及圆柱

图12-12 剖切圆锥

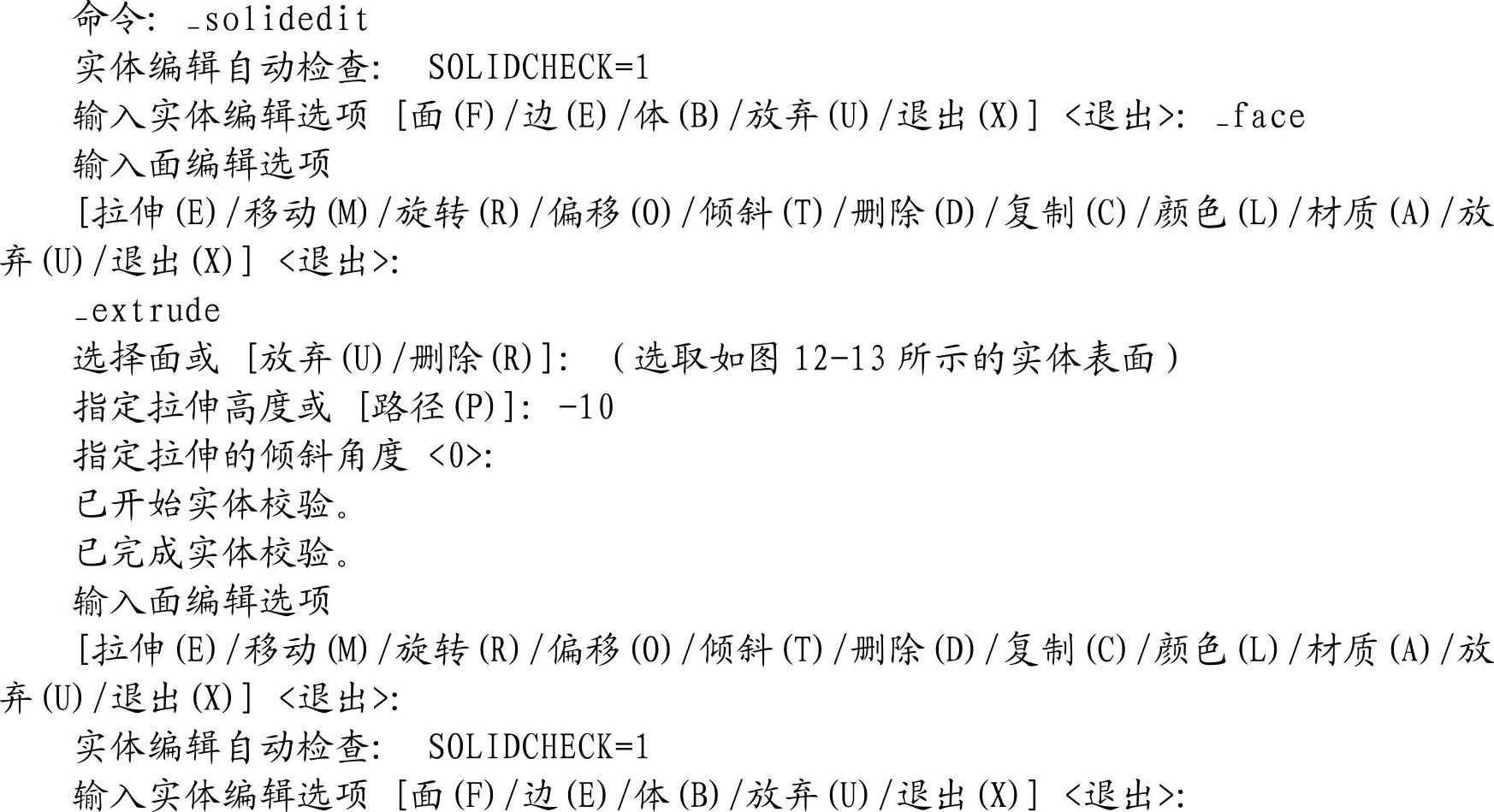

5.拉伸实体表面。单击“实体编辑”工具栏中的“拉伸面”按钮，命令行提示与操作如下：(www.chuimin.cn)

结果如图12-14所示。

6.创建圆柱。将当前视图设置为左视图方向，单击“建模”工具栏中的“圆柱体”按钮，以（10，30，-30）为圆心，创建半径为R20，高60的圆柱；以（50，0，-30）为圆心，创建半径为R10，高60的圆柱，结果如图12-15所示。

7.差集运算。单击“实体编辑”工具栏中的“差集”按钮，从实体中减去两个圆柱体，结果如图12-16所示。

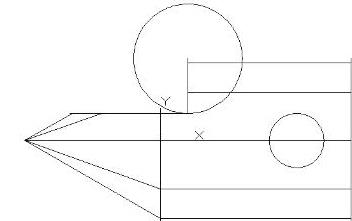

图12-13 选取拉伸面

图12-14 拉伸后的实体

图12-15 创建圆柱

8.创建长方体。单击“建模”工具栏中的“长方体”按钮，以（35，0，-10）为角点，创建长30、宽30、高20的长方体。然后将实体与长方体进行差集运算。消隐后的结果如图12-17所示。

9.渲染视图。选择菜单栏中的“视图”→“渲染”→“材质浏览器”命令，在材质选项板中选择适当的材质。选择菜单栏中的“视图”→“渲染”→“渲染”命令，对实体进行渲染，渲染后的效果如图12-10所示。

图12-16 差集圆柱后的实体

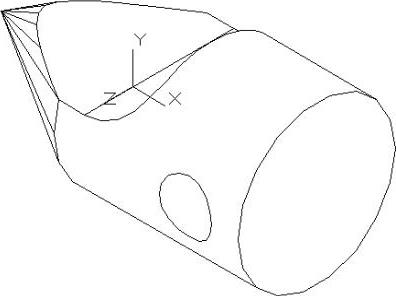

图12-17 消隐后的实体
