【执行方式】

命令行：VSCURRENT。

菜单栏：选择菜单栏中的“视图”→“视觉样式”→“二维线框”命令。

工具栏：单击“视觉样式”工具栏中的“二维线框”按钮。

【操作步骤】

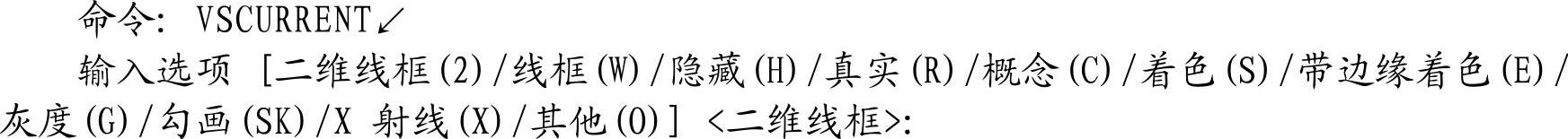

命令行提示与操作如下：

【选项说明】

（1）二维线框（2）：用直线和曲线表示对象的边界。光栅和OLE对象、线型和线宽都是可见的。即使将COMPASS系统变量的值设置为1，它也不会出现在二维线框视图中。如图12-2所示为UCS坐标和手柄二维线框图。

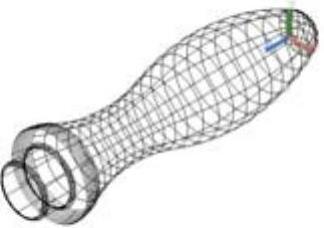

（2）线框（W）：显示对象时利用直线和曲线表示边界。显示一个已着色的三维UCS图标。光栅和OLE对象、线型及线宽不可见。可将COMPASS系统变量设置为1来查看坐标球，将显示应用到对象的材质颜色。如图12-3所示为UCS坐标和手柄三维线框图。

图12-2 UCS坐标和手柄的二维线框图

图12-3 UCS坐标和手柄的三维线框图(www.chuimin.cn)

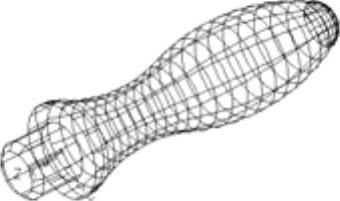

（3）消隐（H）：显示用三维线框表示的对象并隐藏表示后向面的直线。如图12-4所示为UCS坐标和手柄的消隐图。

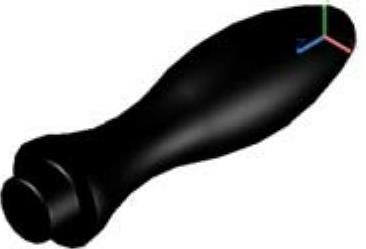

（4）真实（R）：着色多边形平面间的对象，并使对象的边平滑化。如果已为对象附着材质，将显示已附着到对象材质。如图12-5所示为UCS坐标和手柄的真实图。

图12-4 UCS坐标和手柄的消隐图

图12-5 UCS坐标和手柄的真实图

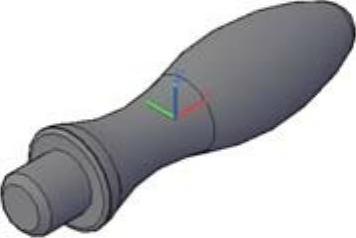

（5）概念（C）：着色多边形平面间的对象，并使对象的边平滑化。着色使用冷色和暖色之间的过渡，效果缺乏真实感，但是可以更方便地查看模型的细节。如图12-6所示为UCS坐标和手柄的概念图。

（6）其他（O）：选择该选项，命令行提示如下：

输入视觉样式名称[？]：

可以输入当前图形中的视觉样式名称或输入“？”，以显示名称列表并重复该提示。

图12-6 UCS坐标和手柄的概念图
