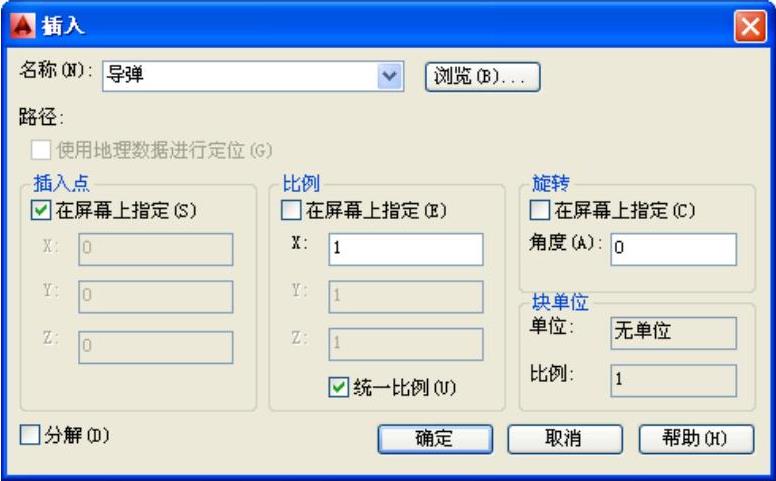

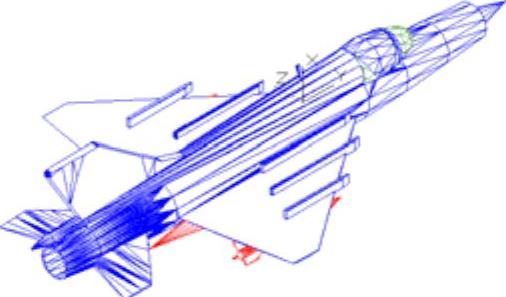

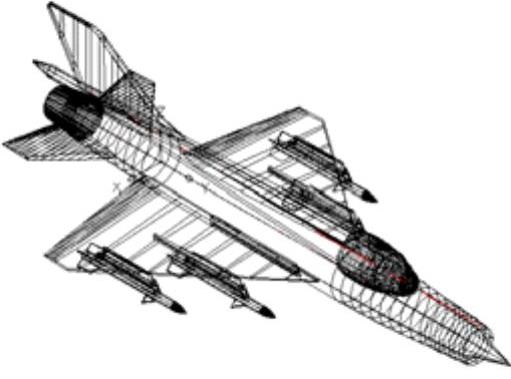

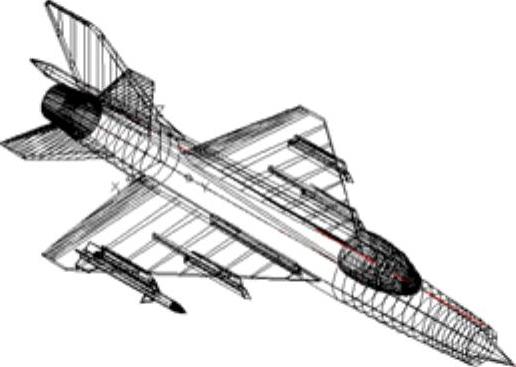

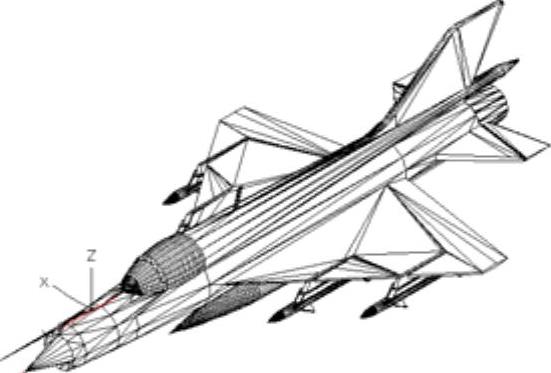

本例制作的战斗机最后完成图，如图11-124所示。首先，使用多段线、拉伸、差集和三维镜像等命令细化发动机喷口和机舱，然后绘制导弹和副油箱。在绘制过程中，采用了“装配”的方法，即先将导弹和副油箱绘制好并分别保存成单独的文件，然后再用插入块命令将这些文件的图形装配到飞机上。这种方法与直接在源图中绘制的方法相比，避免了烦琐的坐标系变换，更加简单实用。在绘制导弹和副油箱的时候，还是需要注意坐标系的设置。最后，对其他细节进行了完善，并赋材渲染。

1.用UCS命令将坐标系原点移至点（0，-58，0）处，然后用LAYER命令将图层“尾翼”改成“发动机喷口”；将发动机喷口图层改为“发动机喷口”；将图层“机身1”、“机身2”和“机舱”关闭，将图层“发动机喷口”设置为当前图层。

2.在西南等轴测状态下，用“窗口缩放”命令，将图形局部放大。用UCS命令将坐标系沿着Z轴移动-0.3然后绘制长武器挂架截面。单击“绘图”工具栏中的“多段线”按钮，绘制多段线，指定起点坐标为（-12.7，0），其他各点坐标依次为（-20，0）→（-20，-24）→（-9.7，-24）→C，将图形封闭，如图11-164所示。

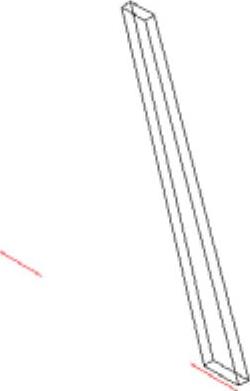

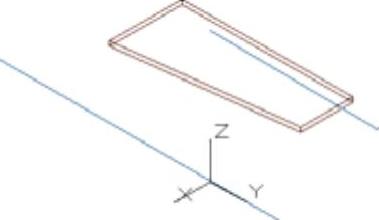

3.单击“建模”工具栏中的“拉伸”按钮，拉伸刚才绘制的封闭多段线，设置拉伸高度为0.6，倾斜角度为0。将图形放大，结果如图11-165所示。用UCS命令将坐标系沿着Z轴移动0.3。

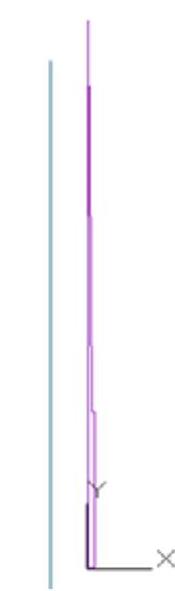

图11-164 绘制多段线

图11-165 拉伸

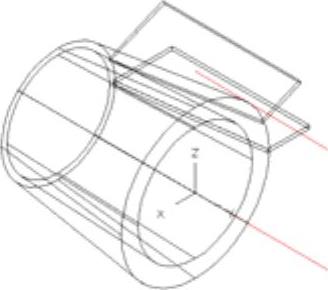

4.单击“修改”工具栏中的“复制”按钮，对刚才拉伸成的实体在原处复制一份，然后选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令设置旋转角度为22.5°，旋转轴为Y轴，结果如图11-166所示。

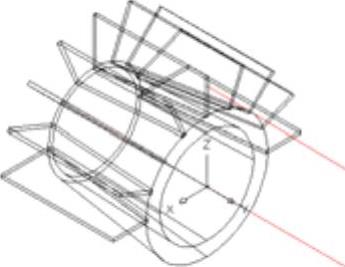

5.参照步骤4所用的方法，再进行7次，结果如图11-167所示。

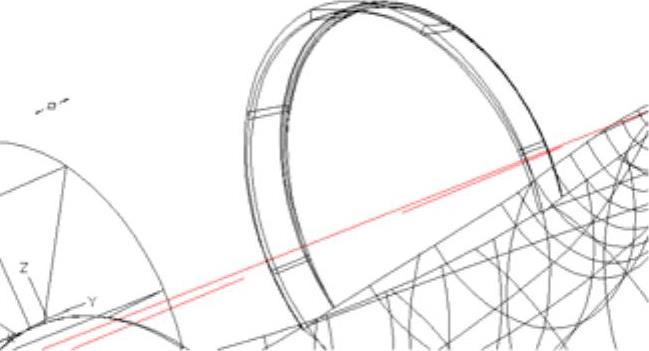

图11-166 复制并旋转

图11-167 多次复制并旋转

6.选择菜单栏中的“修改”→“三维操作→三维镜像”命令，对刚才复制和旋转成的9个实体进行镜像，镜像面为XY平面，结果如图11-168所示。

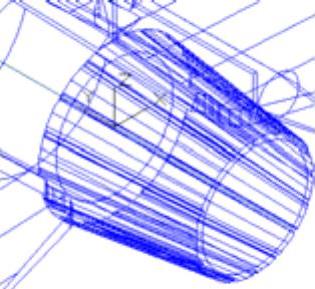

7.单击“建模”工具栏中的“差集”按钮，从发动机喷口实体中减去刚才通过复制、旋转和镜像得到的实体，结果如图11-169所示。

图11-168 镜像实体

图11-169 求差

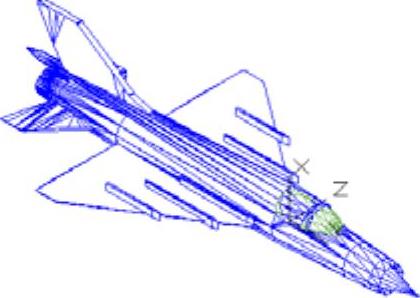

8.用UCS命令将坐标系原点移至点（0，209，0）处，将坐标系绕Y轴旋转-90°将视图变成当前视图。用“窗口缩放”命令将机舱部分图形局部放大。此时，发现机舱前部和机身相交成如图11-170所示的尖锥形，需要进一步的修改。

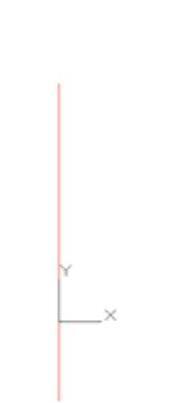

9.关闭图层“机身1”、“机身2”和“发动机喷口”，保持“机舱”为打开状态，然后将图层“中心线”设置为当前图层。单击“绘图”工具栏中的“直线”按钮，绘制旋转轴，起点和终点坐标分别为（15，50）和（15，-10），如图11-171所示。

图11-170 机舱俯视图

图11-171 绘制旋转轴

10.选择菜单栏中的“视图”→“三维视图”→“平面视图”→“当前UCS（C）”，将视图变成当前视图。打开图层“机身1”、“机身2”，保持“机舱”为打开状态，将图层“中心线”设置为当前图层。单击“绘图”工具栏中的“多段线”按钮，指定起点坐标为（28，0），然后依次输入A→S→（27，28.5）→（23，42）→S→（19.9，46）→（15，49）→L→（15，0）→C，结果如图11-172所示。

11.单击“建模”工具栏中的“旋转”按钮，将刚才绘制的封闭曲线绕着步骤2中绘制的旋转轴旋转成实体，如图11-173所示。

图11-172 绘制多段线

图11-173 旋转成实体

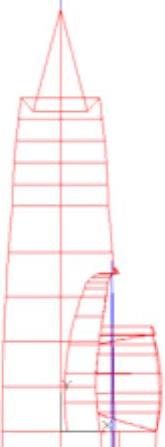

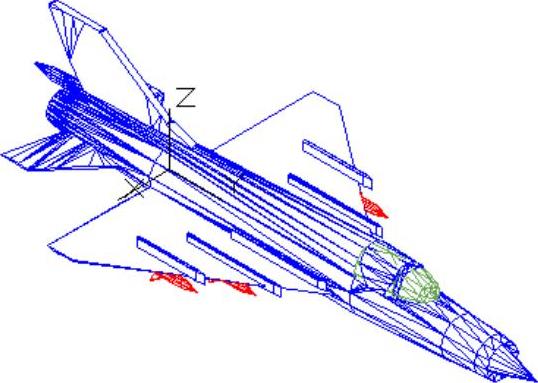

12.打开图层“机身1”、“机身2”、“发动机喷口”，然后用“自由动态观察器”将图形调整到合适的视角，对比原来的机舱和新的机舱（红色线），如图11-174所示。此时，发现机舱前部和机身相交处已经不再是尖锥形。处理方法是，将原来的机舱实体的删除，并把新的机舱图层类型改成“机舱”，如图11-174所示。

13.单击“建模”工具栏中的“差集”按钮，从机身实体中减去机舱实体，如图11-175所示。

14.关闭图层“机身1”、“机身2”、“发动机喷口”，设置图层“机舱”为当前图层。

图11-174 对比机舱形状

图11-175 布尔运算

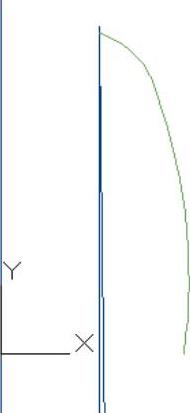

15.单击“绘图”工具栏中的“多段线”按钮，指定起点坐标为（28，0），然后依次输入A→S→（27，28.5）→（23，42.2）→S→（19.9，46.2）→（15，49），结果如图11-176所示。

16.单击“建模”工具栏中的“旋转”按钮，将刚才绘制的曲线绕着绘制的旋转轴旋转成曲面，如图11-177所示。

图11-176 绘制多段线

图11-177 旋转成曲面

17.打开图层“机身1”、“机身2”、“发动机喷口”，然后用“自由动态观察器”将图形调整到合适的视角。单击“实体编辑”工具栏中的“隐藏”按钮，消除隐藏线，结果如图11-178所示。最后，用UCS命令将坐标系原点移至点（0，-151，0）处，并且绕X轴旋转-90°。

图11-178 机舱结果

18.绘制导弹。新建一个文件，用“图层”命令设置图层。输入命令后，打开“图层特性管理器”对话框，如图11-179进行设置即可。

图11-179 “图层特性管理器”对话框

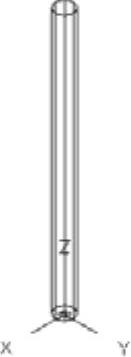

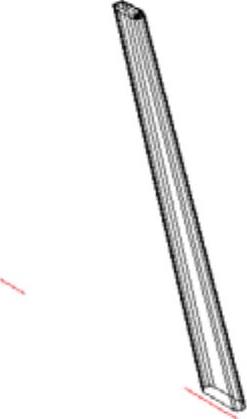

19.将图层“导弹”设置为当前图层，然后用“isolines”命令设置总网格线数为8。单击“绘图”工具栏中的“圆”按钮，绘制一个圆心在原点，半径为2.5的圆。将视图转换成西南等轴测视图，单击“建模”工具栏中的“拉伸”按钮，拉伸刚才绘制的封闭多段线，设置拉伸高度为70，倾斜角度为0。将图形放大，结果如图11-180所示。

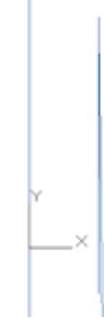

20.用UCS命令将坐标系绕着X轴旋转90°，结果如图11-181所示。

图11-180 拉伸

图11-181 变换坐标系和视图

21.将图层“导弹雷达罩”设置为当前图层后，单击“绘图”工具栏中的“多段线”按钮，指定起点坐标为（0，70），然后依次输入（2.5，70）→A→S→（1.8，75）→（0，80）→L→C，结果如图11-182所示。

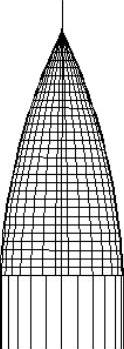

22.新建文件利用SURFTAB1和SURFTAB2命令，设置线框数为30。单击“绘图”工具栏中的“旋转”按钮，旋转绘制多段线，指定旋转轴为Y轴，结果如图11-183所示。

图11-182 绘制封闭多段线

图11-183 旋转生成曲面

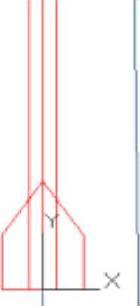

23.将图层“导弹”设置为当前图层，放大导弹局部尾部，单击“绘图”工具栏中的“多段线”按钮，绘制导弹尾翼截面轮廓，指定起点坐标（7.5，0），依次输入坐标（@0，10）→（0，20）→（-7.5，10）→（@0，-10）→C，将图形封闭，结果如图11-184所示。

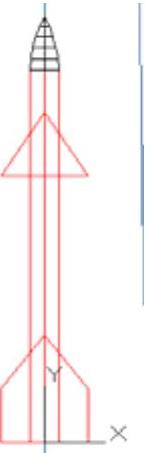

24.将导弹缩小至全部可见，然后单击“绘图”工具栏中的“多段线”按钮，绘制导弹中翼截面轮廓线，输入起点坐标（7.5，50），其余各个点坐标为（0，62）→（@-7.5，-12）→C，将图形封闭，结果如图11-185所示。

图11-184 绘制导弹尾翼截面轮廓线

图11-185 绘制导弹中翼截面线(www.chuimin.cn)

25.用“自由动态观察器”将视图调整到合适的角度，然后单击“建模”工具栏中的“拉伸”按钮，拉伸刚才绘制的封闭多段线，设置拉伸高度为0.6，倾斜角度为0。将图形放大，结果如图11-186所示。

26.单击“修改”工具栏中的“复制”按钮，对刚才拉伸成的实体在原处复制一份，然后选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令，旋转复制形成的实体，设置旋转角度为90°，旋转轴为Y轴，结果如图11-187所示。

图11-186 拉伸截面

图11-187 旋转导弹弹翼

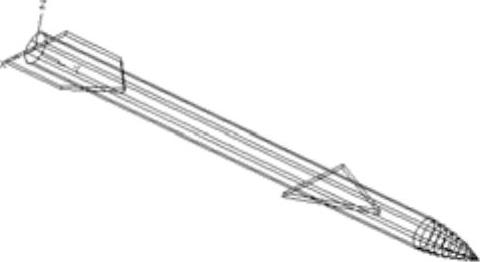

27.将图层“导弹”设置为当前图层，单击“建模”工具栏中的“并集”按钮，除导弹上雷达罩以外的其他部分全部合并，如图11-188所示。

28.单击“修改”工具栏中的“圆角”按钮，给弹翼和导弹后部打上圆角，圆角半径设置为0.2，结果如图11-189所示。

图11-188 合并实体

图11-189 给一些边打上圆角

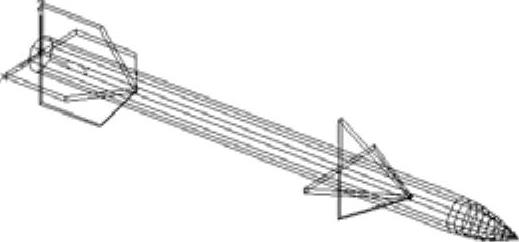

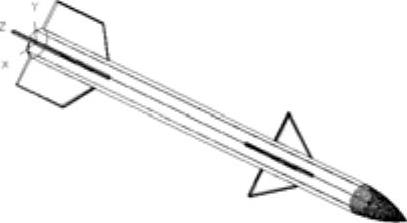

29.选择菜单栏中的“修改”→“三维操作”→“三维旋转”命令，将整个导弹绕着Y轴旋转45°，绕着X轴旋转-90°，结果如图11-190所示。

图11-190 旋转导弹

30.单击“标准”工具栏中的“保存”按钮，将文件保存为“导弹.dwg”。

31.绘制副油箱。单击“标准”工具栏中的“新建”按钮，新建一个文件，再新建图层“副油箱”。

32.将图层“副油箱”设置为当前图层，然后用SURFTAB1和SURFTAB2命令设置总网格线数为30。单击“绘图”工具栏中的“直线”按钮，绘制旋转轴，起点和终点坐标分别为（0，-50）和（0，150），用ZOOM命令将图形缩小，结果如图11-191所示。

33.单击“绘图”工具栏中的“多段线”按钮，指定起点坐标为（0，-40），然后输入A，绘制圆弧，接着输入S，指定圆弧上的第二个点坐标为（5，-20），圆弧的端点为（8，0）；输入L，输入下一点的坐标为（8，60）；输入A，绘制圆弧，接着输入S，指定圆弧上的第二个点坐标为（5，90），圆弧的端点为（0，120）。最后，将旋转轴直线删除，结果如图11-192所示。
