AutoCAD2014中文版连接轴环绘制实例

2023-11-02 理论教育版权反馈

【摘要】：图11-114 绘制多线段图11-115 绘制圆3.单击“修改”工具栏中的“矩形阵列”按钮，阵列对象选择圆，设为两行两列，设置行间距为200，列间距400，绘制如图11-116所示。

绘制如图11-113所示的连接轴环。

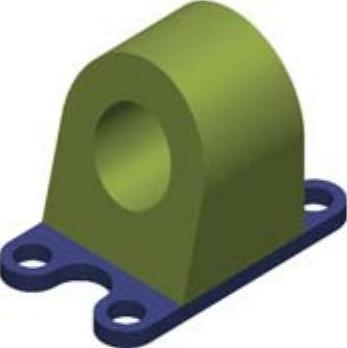

图11-113 连接轴环

参见光盘

光盘动画演示\第11章\连接轴环的绘制.avi

绘制步骤：

1.单击“绘图”工具栏中的“多段线”按钮，在命令行下依次输入：（-200，150）、（@400，0）、A、R、50、A、-180、-90、R、50、（@0，-100）、R、50、A、-180、-90、L、（@-400，0）、A、R、50、A、-180、90、R、50、（@0，100）、R、50、A、-180、90，最后回车确定，结果如图11-114所示。

2.单击“绘图”工具栏中的“圆”按钮，以（-200，-100）为圆心，以30为半径绘制圆，如图11-115所示。

图11-114 绘制多线段

图11-115 绘制圆

3.单击“修改”工具栏中的“矩形阵列”按钮，阵列对象选择圆，设为两行两列，设置行间距为200，列间距400，绘制如图11-116所示。

4.单击“建模”工具栏中的“拉伸”按钮，拉伸高度为30。单击“视图”工具栏中的“西南等轴测”按钮，切换后的效果如图11-117所示。

图11-116 阵列

图11-117 拉伸之后的西南视图

5.单击“建模”工具栏中的“差集”按钮，将多段线生成的柱体与4个圆柱进行差集运算，消隐之后如图11-118所示。

6.单击“建模”工具栏中的“长方体”按钮，以{（-130，-150，0）（130，150，200）}为角点绘制长方体。

7.单击“建模”工具栏中的“圆柱体”按钮，底面中心点为（130，0，200）底面半径为150，轴端点为（-130，0，200）绘制一个圆柱体，如图11-119所示。(www.chuimin.cn)

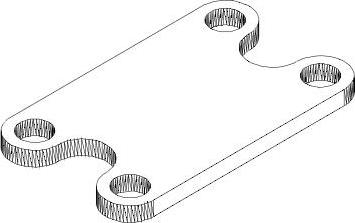

图11-118 差集处理

图11-119 做长方体和圆柱

8.单击“建模”工具栏中的“并集”按钮，选择长方体和圆柱进行并集运算，消隐之后如图11-120所示。

9.单击“建模”工具栏中的“圆柱体”按钮，绘制底面中心点为（-130，0，200），底面半径为80，轴端点为（130，0，200）。

10.单击“建模”工具栏中的“差集”按钮，将实体的轮廓与上述圆柱进行差集运算，消隐之后如图11-121所示。

图11-120 并集处理

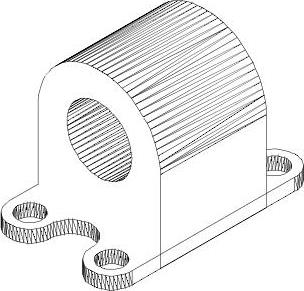

图11-121 差集处理

11.选择菜单栏中的“修改”→“三维操作→剖切”命令后，命令行提示与操作如下：

12.单击“建模”工具栏中的“并集”按钮，对图形进行并集运算，消隐之后如图11-122所示。

13.单击“渲染”工具栏中的“材质浏览器”按钮，对图形赋予材质，如图11-123所示。

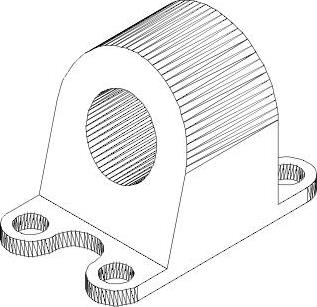

图11-122 最终成图——连环轴环

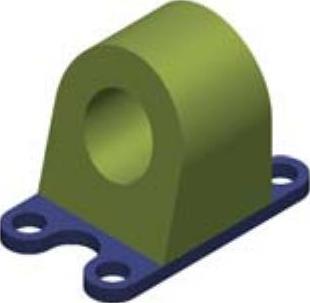

图11-123 渲染结果图
