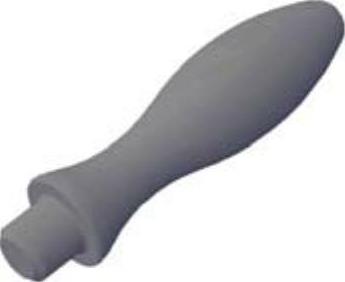

创建如图11-84所示的手柄。

图11-84 手柄

参见光盘

光盘动画演示\第11章\手柄的创建.avi

绘制步骤：

1.设置线框密度。利用ISOLINES设置线框密度为10。

2.绘制手柄把截面。

（1）单击“绘图”工具栏中的“圆”按钮，绘制半径为13的圆。

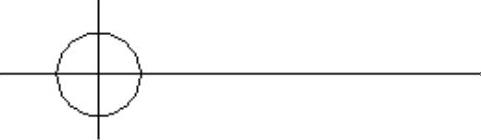

（2）单击“绘图”工具栏中的“构造线”按钮，过R13圆的圆心绘制竖直与水平辅助线。绘制结果如图11-85所示。

（3）单击“修改”工具栏中的“偏移”按钮，将竖直辅助线向右偏移83。

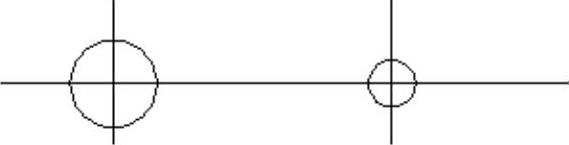

（4）单击“绘图”工具栏中的“圆”按钮，捕捉最右边竖直辅助线与水平辅助线的交点，绘制半径为7的圆，绘制结果如图11-86所示。

（5）单击“修改”工具栏中的“偏移”按钮，将水平辅助线向上偏移13。

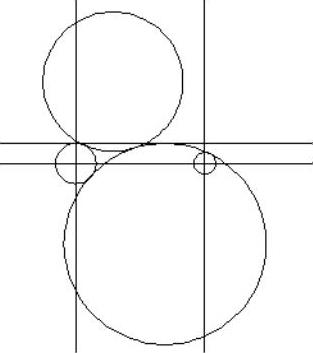

（6）单击“绘图”工具栏中的“圆”按钮，绘制与R7圆及偏移水平辅助线相切，半径为65的圆；继续绘制与R65圆及R13相切，半径为45的圆。绘制结果如图11-87所示。

图11-85 圆及辅助线

图11-86 绘制R7圆

（7）单击“修改”工具栏中的“修剪”按钮，对所绘制的图形进行修剪，修剪结果如图11-88所示。

图11-87 绘制R65及R45圆

图11-88 修剪图形(www.chuimin.cn)

（8）单击“修改”工具栏中的“删除”按钮，删除辅助线。单击“绘图”工具栏中的“直线”按钮，绘制直线。

（9）单击“绘图”工具栏中的“面域”按钮，选择全部图形创建面域，结果如图11-89所示。

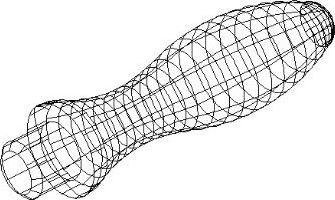

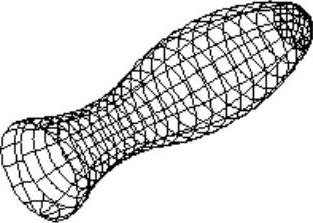

3.旋转操作。单击“建模”工具栏中的“旋转”按钮，以水平线为旋转轴，旋转创建的面域。单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图，结果如图11-90所示。

图11-89 手柄把截面

图11-90 柄体

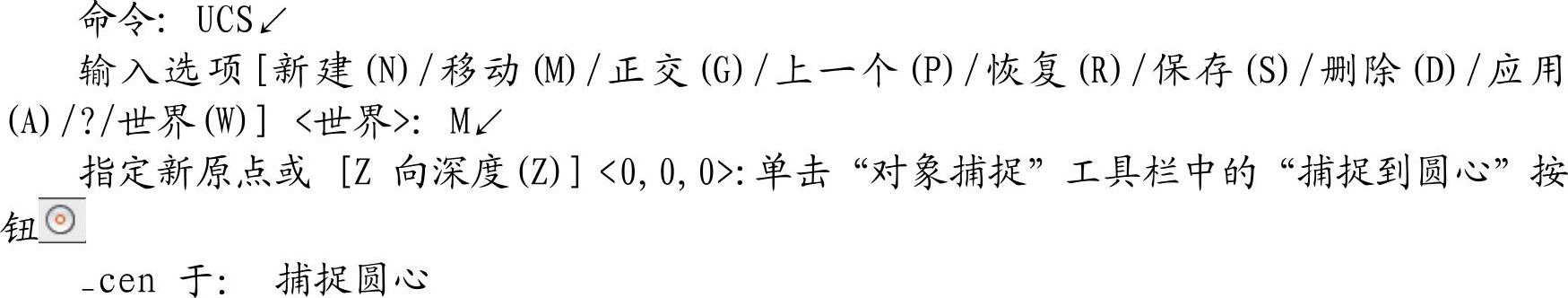

4.重新设置坐标系。单击“视图”工具栏中的“左视”按钮，切换到左视图。在命令行输入“UCS”，命令行提示与操作如下：

5.创建圆柱。单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，创建高为15、半径为8的圆柱体。单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图，结果如图11-91所示。

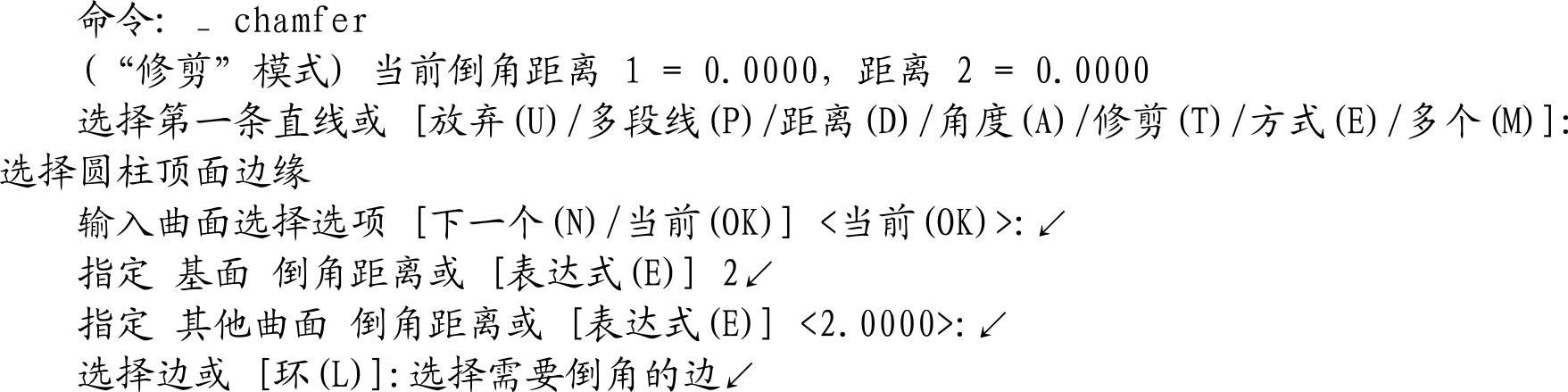

6.对圆柱进行倒角操作。单击“修改”工具栏中的“倒角”按钮，命令行提示与操作如下：

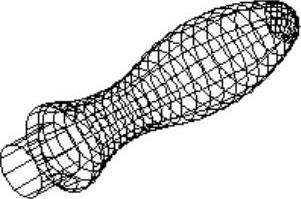

倒角结果如图11-92所示。

图11-91 创建手柄头部

图11-92 倒角

7.并集运算。单击“实体编辑”工具栏中的“并集”按钮，将手柄头部与手柄把进行并集运算。

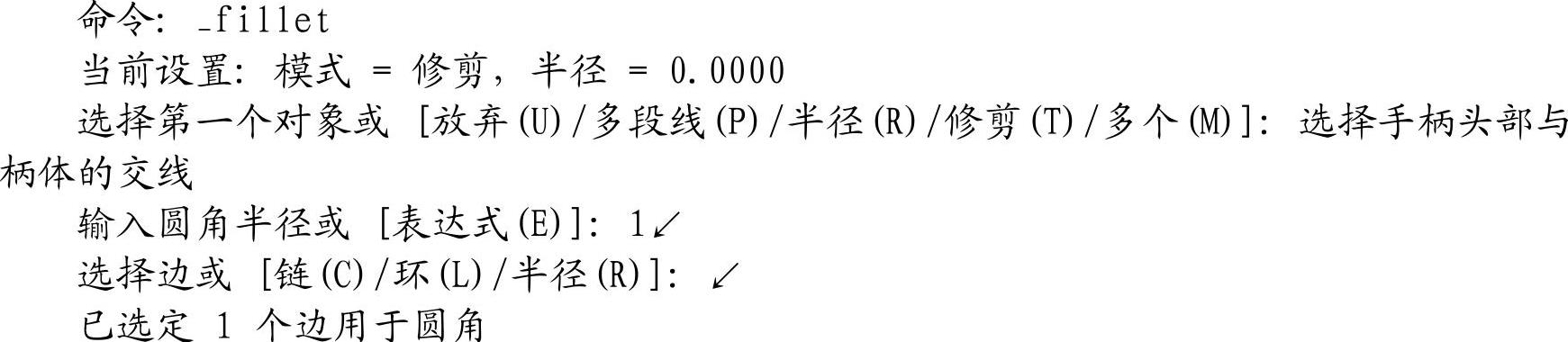

8.倒圆角操作。单击“修改”工具栏中的“圆角”按钮，命令行提示与操作如下：

采用同样的方法，对柄体端面圆进行倒圆角处理，半径为1。

9.改变视觉样式。选择菜单栏中的“视图”→“视觉样式”→“概念”命令，最终显示效果如图11-84所示。
