AutoCAD2014中文版-创建棘轮实例

2023-11-02 理论教育版权反馈

【摘要】：单击“绘图”工具栏中的“圆”按钮，分别绘制半径为90、60、40的同心圆。单击“修改”工具栏中的“环形阵列”，将绘制的多段线，进行环形阵列，阵列中心为圆心，数目为12。单击“绘图”工具栏中的“面域”按钮，选取全部图形，创建面域。单击“实体编辑”工具栏中的“差集”按钮，将创建的棘轮与键槽进行差集运算。单击“渲染”工具栏中“隐藏”按钮，进行消隐处理后图形，如图11-78所示。

本实例绘制的棘轮，如图11-72所示。

图11-72 棘轮

参见光盘

光盘动画演示\第11章\棘轮的创建.avi

绘制步骤：

1.设置绘图环境。用LIMITS命令设置图幅为297×210。利用ISOLINES设置线框密度为10。

2.绘制同心圆。单击“绘图”工具栏中的“圆”按钮，分别绘制半径为90、60、40的同心圆。

3.绘制棘轮轮齿截面。

（1）选择菜单栏中的“格式”→“点样式”命令，打开“点样式”对话框，选择点样式为“×”。

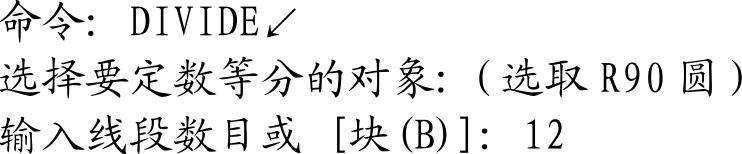

在命令行中输入DIVIDE命令，命令行提示与操作如下：

方法相同，等分R60圆，结果如图11-73所示。

（2）单击“绘图”工具栏中的“多段线”按钮，分别捕捉内外圆的等分点，绘制棘轮轮齿截面，，结果如图11-74所示。

图11-73 等分圆周

图11-74 棘轮轮齿

4.阵列轮齿截面。(www.chuimin.cn)

（1）单击“修改”工具栏中的“环形阵列”，将绘制的多段线，进行环形阵列，阵列中心为圆心，数目为12。

（2）单击“修改”工具栏中的“删除”按钮，删除R90及R60圆，并将点样式更改为无，结果如图11-75所示。

图11-75 阵列轮齿

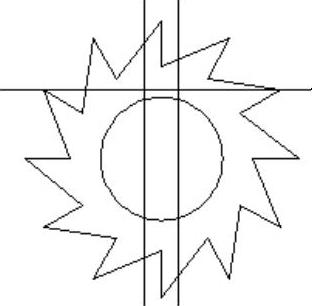

图11-76 辅助线

图11-77 键槽

5.绘制键槽。单击“绘图”工具栏中的“构造线”按钮，过圆心绘制两条辅助线；单击“修改”工具栏中的“移动”按钮，将水平辅助线向上移动45，将竖直辅助线向左移动11；单击“修改”工具栏中的“偏移”按钮，将移动后的竖直辅助线向右偏移22，结果如图11-76所示。单击“修改”工具栏中的“修剪”按钮，对辅助线进行剪裁，结果如图11-77所示。

6.创建面域。单击“绘图”工具栏中的“面域”按钮，选取全部图形，创建面域。

7.拉伸面域。单击“建模”工具栏中的“拉伸”按钮，拉伸全部图形，拉伸高度为30，拉伸倾斜角度为0。单击“视图”工具栏中的“西南等轴测”按钮，然后将视图切换到西南等轴测图。

8.差集运算。单击“实体编辑”工具栏中的“差集”按钮，将创建的棘轮与键槽进行差集运算。单击“渲染”工具栏中“隐藏”按钮，进行消隐处理后图形，如图11-78所示。

9.圆角处理。单击“修改”工具栏中的“圆角”按钮，对棘轮轮齿进行倒圆角操作，圆角半径为R5，结果如图11-79所示。

10.渲染处理。选择菜单栏中的“视图”→“渲染”→“材质浏览器”命令，在材质选项板中选择适当的材质。选择菜单栏中的“视图”→“渲染”→“渲染”命令，对实体进行渲染，渲染后的效果如图11-72所示。

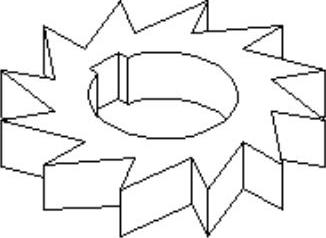

图11-78 差集运算

图11-79 倒圆角
