AutoCAD2014中文版操作实例：创建内六角圆柱头螺钉

2023-11-02 理论教育版权反馈

【摘要】：本例绘制如图11-60所示内六角圆柱头螺钉。图11-63 螺钉头部图11-64 螺纹牙形12.单击“修改”工具栏上的“矩形阵列”按钮，阵列螺纹牙型，行数为25，列数为1行间距为2，绘制螺纹截面。

本例绘制如图11-60所示内六角圆柱头螺钉。

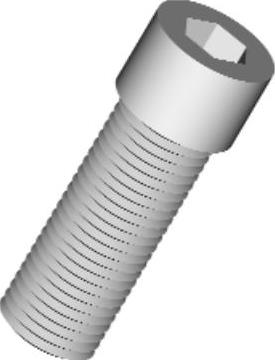

图11-60 内六角圆柱头螺钉

参见光盘

光盘动画演示\第11章\内六角螺钉的创建.avi

绘制步骤：

1.启动AutoCAD，使用默认设置画图。

2.设置线框密度。利用ISOLINES设置线框密度为10。

3.单击“建模”工具栏中的“圆柱体”按钮，绘制底面中心点为（0，0，0），半径为15，高度为16的圆柱体。

4.单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图，结果如图11-61所示。

5.设置新的用户坐标系。将坐标原点移动到圆柱顶面的圆心。

6.单击“绘图”工具栏中的“多边形”按钮，绘制中心在圆柱顶面圆心，内接与圆，半径为7的正六边形。

7.单击“建模”工具栏中的“拉伸”按钮，拉伸正六边形拉伸高度为-8，结果如图11-62所示。

8.单击“建模”工具栏中的“差集”按钮，对圆柱与正六棱柱进行差集运算。

9.单击“渲染”工具栏中的“隐藏”按钮，进行消隐，结果如图11-63所示。

10.单击“视图”工具栏中的“前视图”按钮，切换到前视图。

图11-61 创建的圆柱

图11-62 拉伸正六边形

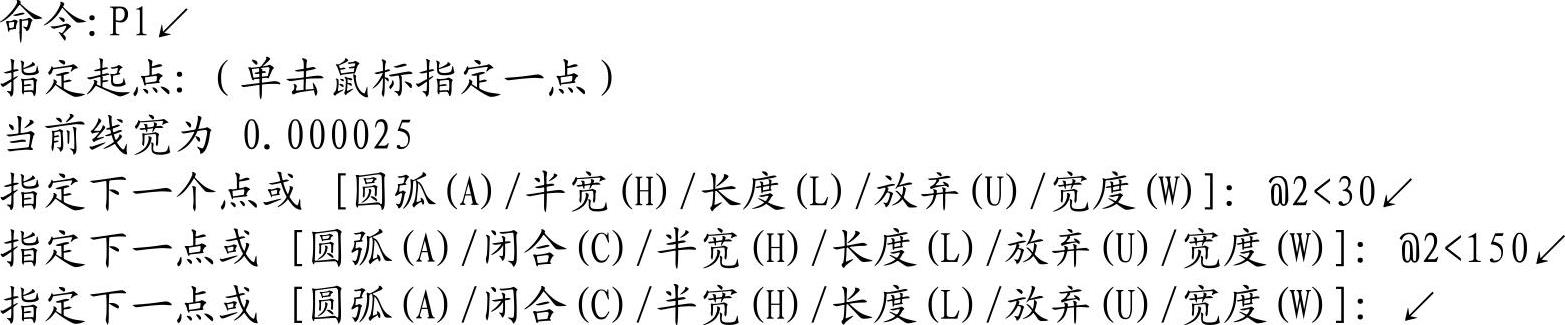

11.单击“绘图”工具栏中的“多段线”按钮，绘制多段线，命令行提示与操作如下：

结果如图11-64所示。

图11-63 螺钉头部(www.chuimin.cn)

图11-64 螺纹牙形

12.单击“修改”工具栏上的“矩形阵列”按钮，阵列螺纹牙型，行数为25，列数为1行间距为2，绘制螺纹截面。

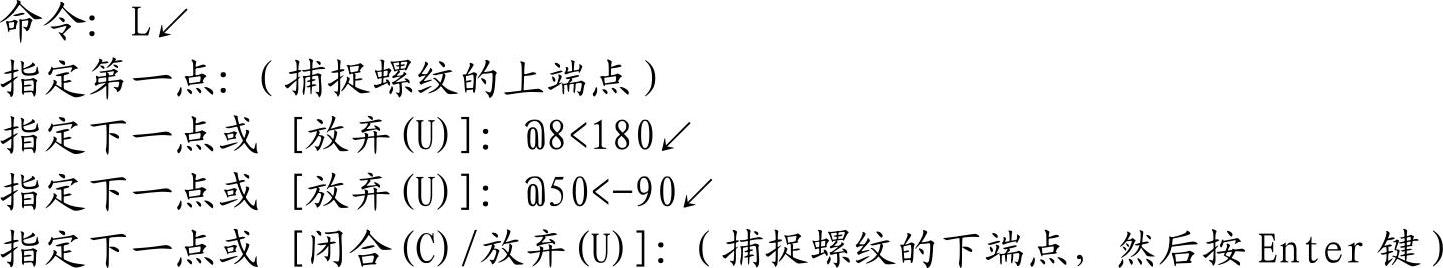

13.单击“绘图”工具栏中的“直线”按钮，绘制直线。

结果如图11-65所示。

14.单击“绘图”工具栏上的“面域”按钮，将上步绘制螺纹截面合并。单击“绘图”工具栏中的“直线”按钮，绘制旋转轴。

15.单击“建模”工具栏上的“旋转”按钮，旋转螺纹截面360°，结果如图11-66所示。

16.单击“修改”工具栏上的“移动”按钮，捕捉螺纹顶面圆心，然后移动圆柱底面圆心螺纹，结果如图11-67所示。

17.单击“建模”工具栏中的“并集”按钮，选择螺纹及螺钉头部，并集运算。

18.单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图；单击“渲染”工具栏中的“隐藏”按钮，对图形进行消隐，如图11-68所示。

图11-65 螺纹截面

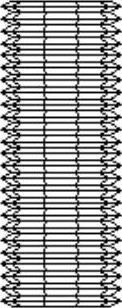

图11-66 螺纹

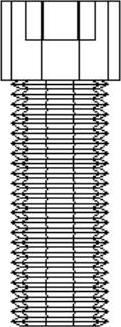

图11-67 移动螺纹

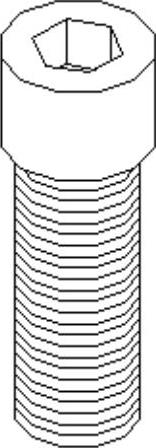

图11-68 消隐后的螺钉

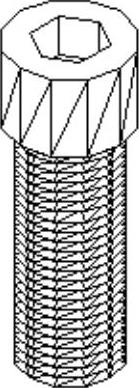

图11-69 螺钉

19.在命令行输入DISPSILH命令，将该变量的值设定为1，然后单击“渲染”工具栏中的“渲染环境”按钮，再次进行消隐处理后的图形，如图11-69所示。

20.单击“渲染”工具栏中的“材质浏览器”按钮，选择适当的材质，渲染后的效果如图11-60所示。
