放样设置及示意图|AutoCAD2014中文版

【摘要】:命令行提示与操作如下:设置:选择该选项,系统打开“放样设置”对话框,如图11-55所示。图11-54 选择截面图11-55 “放样设置”对话框图11-56 放样示意图导向:指定控制放样实体或曲面形状的导向曲线。

【执行方式】

命令行:LOFT。

菜单栏:选择菜单栏中的“绘图”→“建模”→“放样”命令。


【操作步骤】

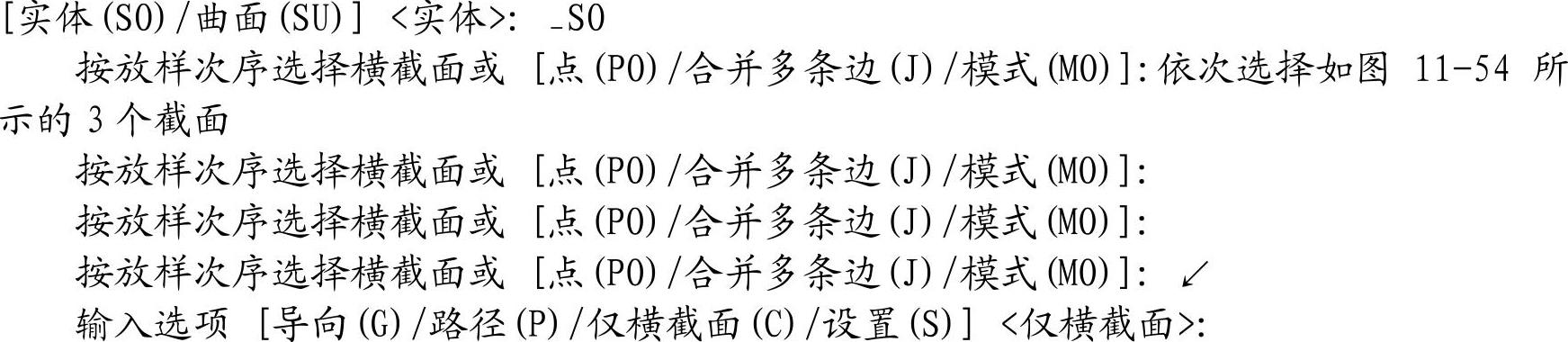

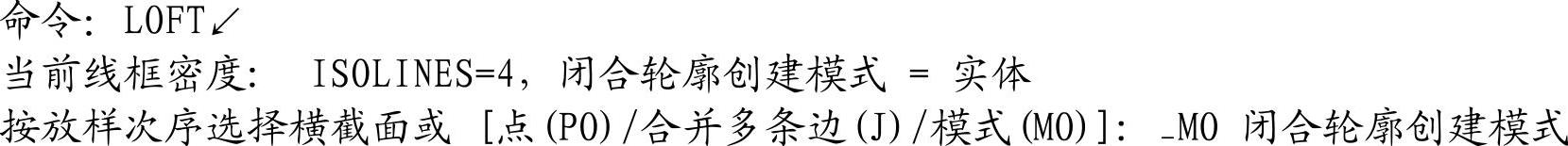

命令行提示与操作如下:



【选项说明】

(1)设置(S):选择该选项,系统打开“放样设置”对话框,如图11-55所示。其中有4个单选钮选项,如图11-56a所示为点选“直纹”单选钮的放样结果示意图,图11-56b所示为点选“平滑拟合”单选钮的放样结果示意图,图11-56c所示为点选“法线指向”单选钮并选择“所有横截面”选项的放样结果示意图,图11-56d所示为点选“拔模斜度”单选钮并设置“起点角度”为45°、“起点幅值”为10、“端点角度”为60°、“端点幅值”为10的放样结果示意图。

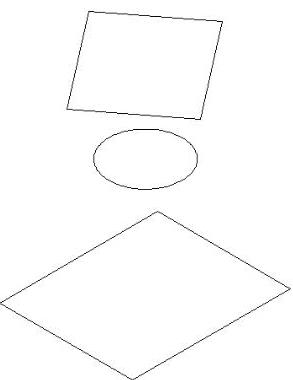

图11-54 选择截面

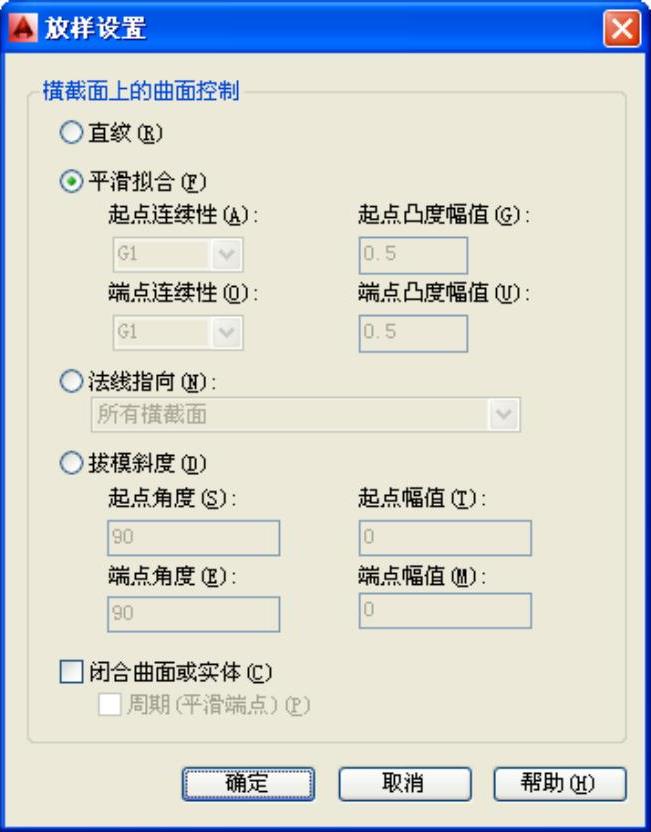

图11-55 “放样设置”对话框

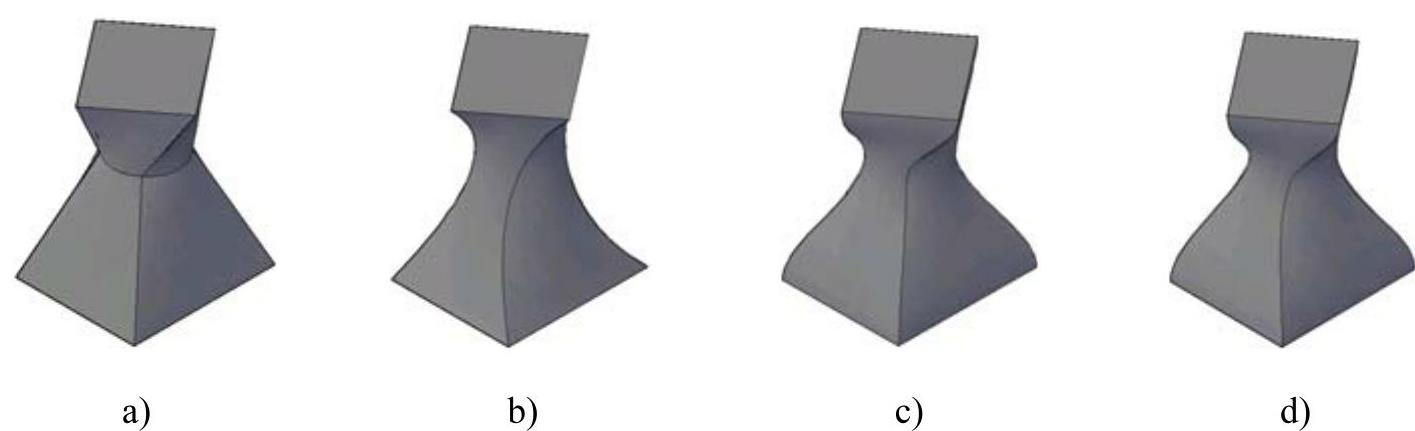

图11-56 放样示意图

(2)导向(G):指定控制放样实体或曲面形状的导向曲线。导向曲线是直线或曲线,可通过将其他线框信息添加至对象来进一步定义实体或曲面的形状,如图11-57所示。选择该选项,命令行提示与操作如下:(www.chuimin.cn)

选择导向轮廓或[合并多条边(J)]:选择放样实体或曲面的导向曲线,然后按Enter键

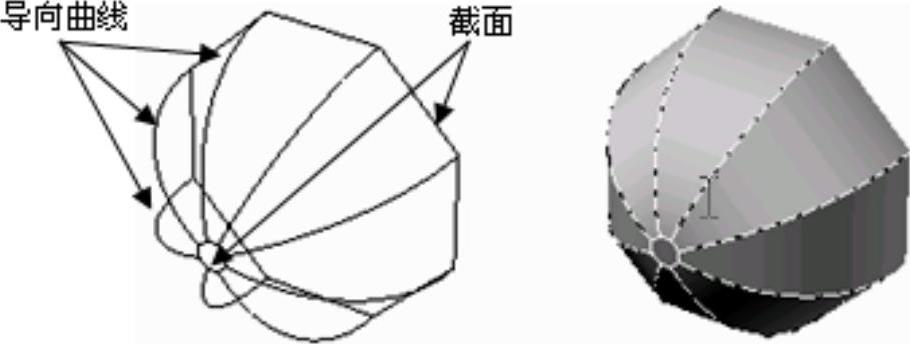

图11-57 导向放样

◆技术看板——放样导向曲线正常工作的条件

1)与每个横截面相交。

2)从第一个横截面开始。

3)到最后一个横截面结束。

可以为放样曲面或实体选择任意数量的导向曲线。

(3)仅横截面(C):在不使用导向或路径的情况下,创建放样对象。

(4)路径(P):指定放样实体或曲面的单一路径,如图11-58所示。选择该选项,命令行提示与操作如下:

选择路径轮廓:指定放样实体或曲面的单一路径

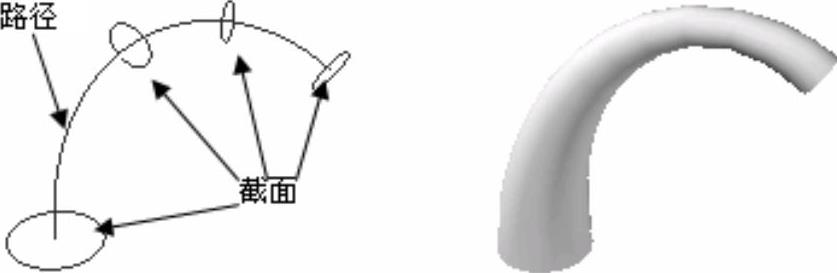

图11-58 路径放样

▲技巧与提示——放样路径要求

路径曲线必须与横截面的所有平面相交。
