绘制图11-44所示的锁头图形。

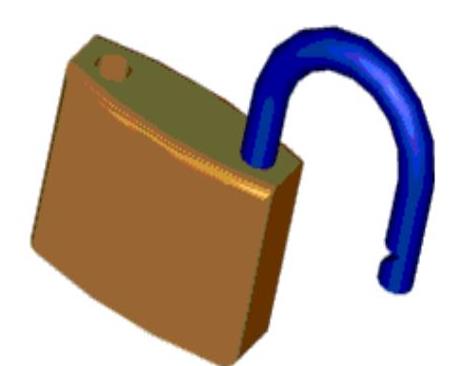

图11-44 锁头图形

参见光盘

光盘动画演示\第11章\锁的创建.avi

绘制步骤：

1.单击“绘图”工具栏中的“矩形”按钮，绘制角点坐标为-（100，30）和（100，-30）的矩形。

2.单击“绘图”工具栏上的“圆弧”按钮，绘制起点坐标为（100，30）端点坐标为（-100，30）半径为340的圆弧。

3.单击“绘图”工具栏上的“圆弧”按钮，绘制起点坐标为（-100，-30）端点坐标为（100，-30）半径为340的圆弧，如图11-45所示。

4.单击“修改”工具栏上的“修剪”按钮，对上述圆弧和矩形进行修剪，结果如图11-46所示。

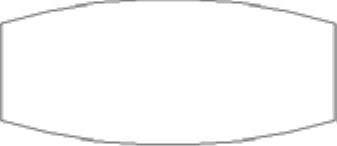

图11-45 绘制圆弧后的图形

图11-46 修剪后的图形

5.单击“修改II”工具栏上的“编辑多段线”按钮，将上述多段线合并为一个整体。

6.单击“绘图”工具栏上的“面域”按钮，将上述图形生成为一个面域。

7.单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测视图。

8.单击“建模”工具栏中的“拉伸”按钮，选择上步创建的面域，拉伸高度为150，结果如图11-47所示。

9.在命令行直接输入UCS命令。将新的坐标原点移动到点（0，0，150）。切换视图后，选择菜单中的“视图”→“三维视图”→“平面视图”→“当前UCS”命令。

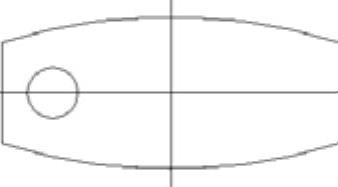

10.单击“绘图”工具栏中的“圆”按钮，指定圆心坐标（–70，0）。半径为15，结果如图11-48所示。

11.单击“视图”工具栏中的“前视”按钮，切换到前视图。

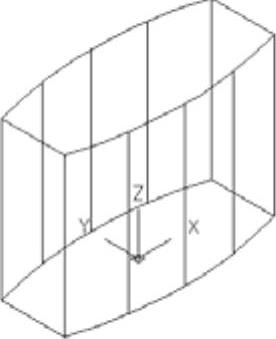

图11-47 拉伸后的图形

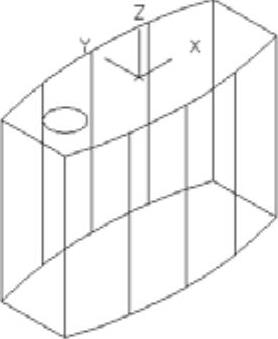

图11-48 绘圆后的图形

12.在命令行直接输入UCS命令。将新的坐标原点移动到点（0，150，0）。

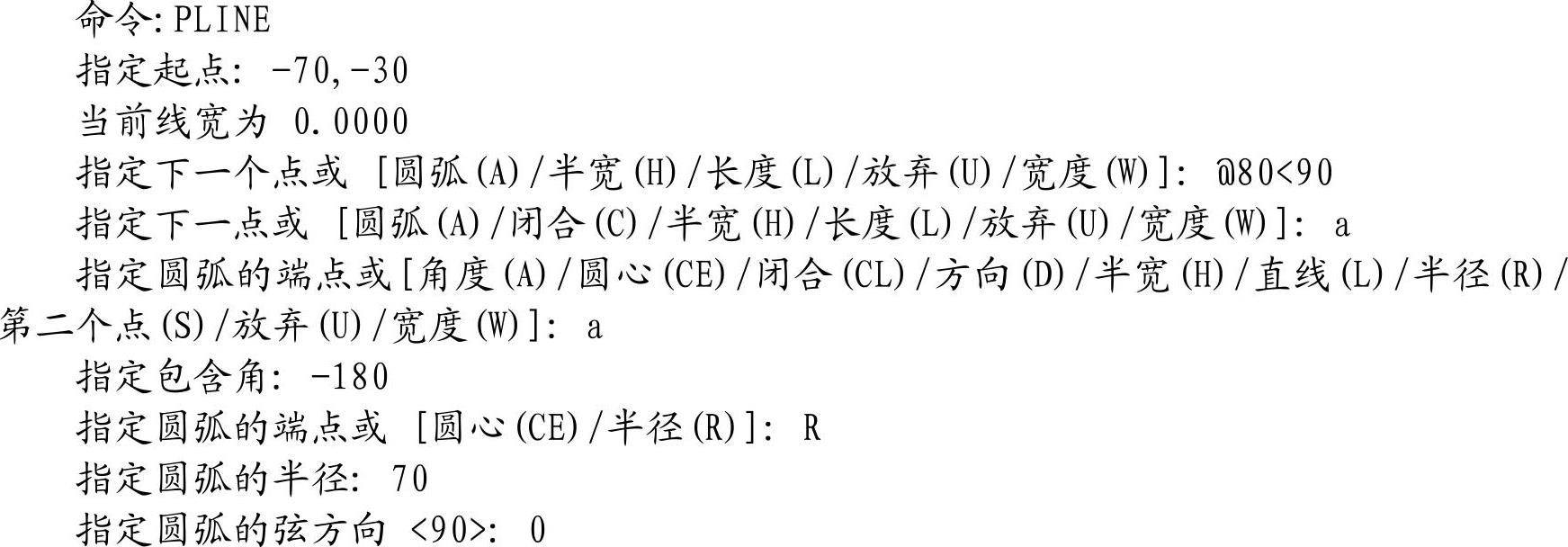

13.单击“绘图”工具栏中的“多段线”按钮，命令行提示与操作如下：

(www.chuimin.cn)

结果如图11-49所示。

14.单击“视图”工具栏中的“西南等轴测”按钮，返回到西南等轴测图。

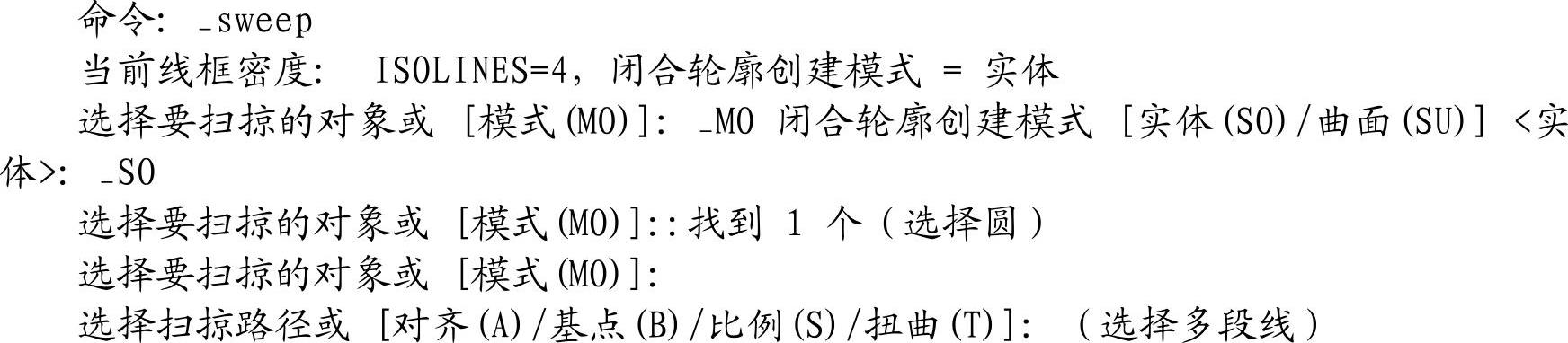

15.单击“建模”工具栏中的“扫掠”按钮，将绘制的圆与多段线进行扫掠处理，命令行提示与操作如下：

16.单击“建模”工具栏中的“圆柱体”按钮，绘制底面中心点为（-70，0，0），底面半径为20，轴端点为（-70，-30，0）的圆柱体，结果如图11-50所示。

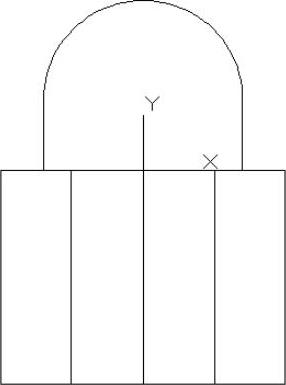

图11-49 绘制多段线后的图形

图11-50 扫掠后的图形

17.在命令行直接输入UCS命令。将新的坐标原点绕X轴旋转90°。

18.单击“建模”工具栏中的“楔体”按钮，绘制角点为（-50，-70，10）、（-80，70，10），高度为20的楔体。

19.单击“建模”工具栏中的“差集”按钮，将扫掠体与楔体进行差集运算，如图11-51所示。

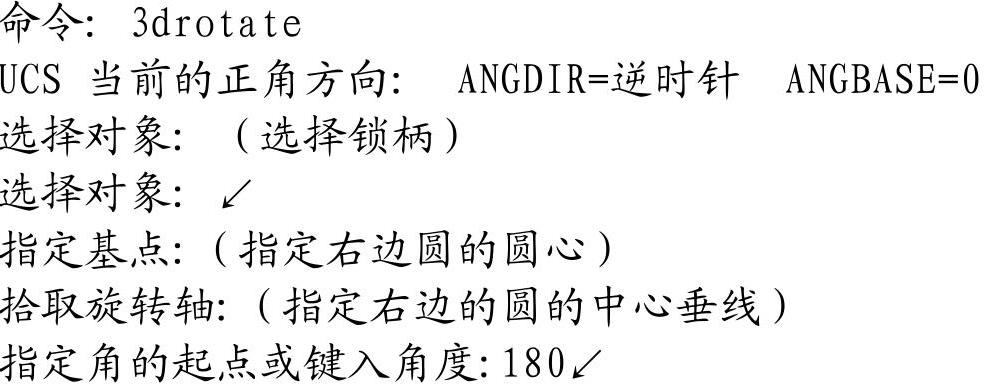

20.单击“建模”工具栏中的“三维旋转”按钮，将上述锁柄绕着右边的圆中心垂直旋转180°，命令行提示与操作如下：

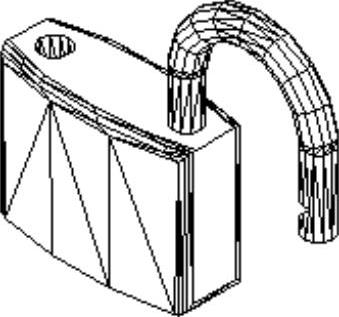

旋转的结果如图11-52所示。

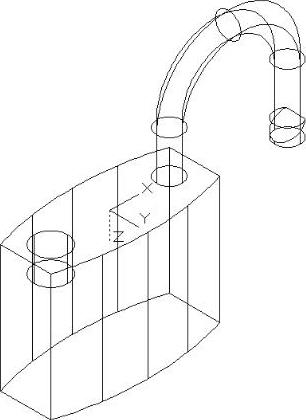

图11-51 差集后的图形

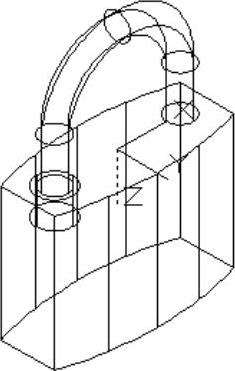

图11-52 旋转处理

21.单击“建模”工具栏中的“差集”按钮，将左边小圆柱体与锁体进行差集操作，即在锁体上打孔。

22.单击“修改”工具栏中的“圆角”按钮，设置圆角半径为10，对锁体四周的边进行圆角处理。

23.单击“渲染”工具栏中的“隐藏”按钮，结果如图11-53所示。

24.单击“修改”工具栏中的“删除”按钮，选择多段线进行删除。最终结果如图11-44所示。

图11-53 消隐处理
