AutoCAD2014中文版：扫掠对齐及操作方法

2023-11-02 理论教育版权反馈

【摘要】：图11-42 扫掠对齐：指定是否对齐轮廓以使其作为扫掠路径切向的法向，默认情况下，轮廓是对齐的。可以扫掠多个对象，但是这些对象必须在同一平面内。如果沿一条路径扫掠闭合的曲线，则生成实体。选择该选项，命令行提示与操作如下：指定基点：指定选择集的基点比例：指定比例因子以进行扫掠操作。如图11-43所示为扭曲扫掠示意图。

【执行方式】

命令行：SWEEP。

菜单栏：选择菜单栏中的“绘图”→“建模”→“扫掠”命令。

工具栏：单击“建模”工具栏中的“扫掠”按钮。

【操作步骤】

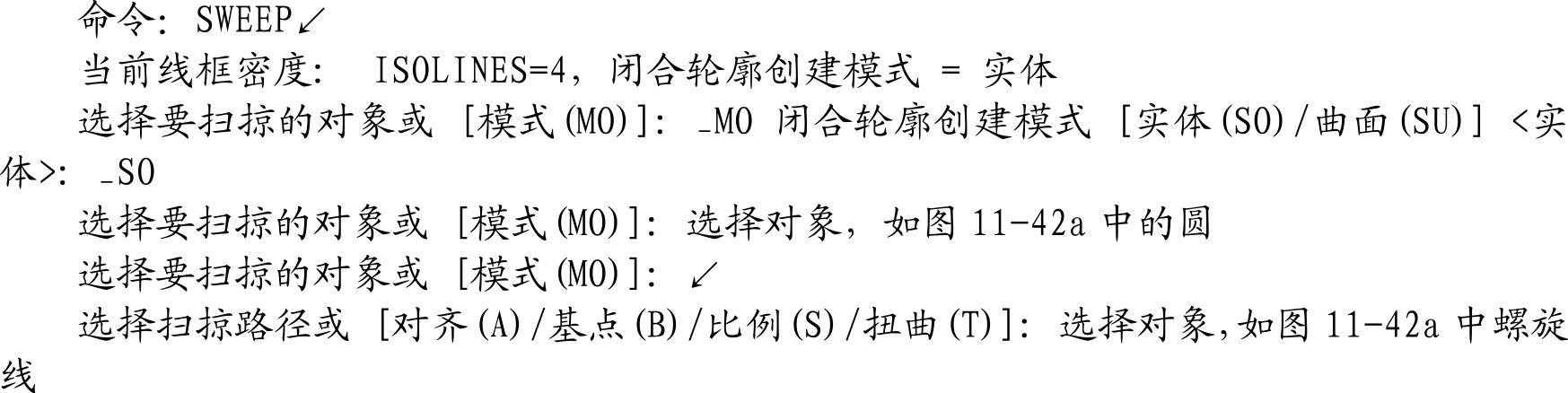

命令行提示与操作如下：

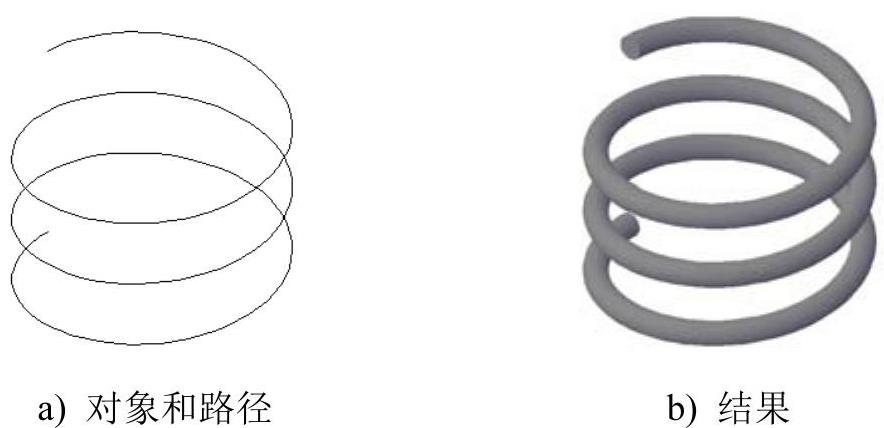

扫掠结果如图11-42b所示。

图11-42 扫掠

【选项说明】

（1）对齐（A）：指定是否对齐轮廓以使其作为扫掠路径切向的法向，默认情况下，轮廓是对齐的。选择该选项，命令行提示与操作如下：

扫掠前对齐垂直于路径的扫掠对象[是（Y）/否（N）]＜是＞：输入“N”，指定轮廓无需对齐；按Enter键，指定轮廓将对齐

▲技巧与提示——巧用扫掠命令(www.chuimin.cn)

使用扫掠命令，可以通过沿开放或闭合的二维或三维路径扫掠开放或闭合的平面曲线（轮廓）来创建新实体或曲面。扫掠命令用于沿指定路径以指定轮廓的形状（扫掠对象）创建实体或曲面。可以扫掠多个对象，但是这些对象必须在同一平面内。如果沿一条路径扫掠闭合的曲线，则生成实体。

（2）基点（B）：指定要扫掠对象的基点。如果指定的点不在选定对象所在的平面上，则该点将被投影到该平面上。选择该选项，命令行提示与操作如下：

指定基点：指定选择集的基点

（3）比例（S）：指定比例因子以进行扫掠操作。从扫掠路径的开始到结束，比例因子将统一应用到扫掠的对象上。选择该选项，命令行提示与操作如下：

输入比例因子或[参照（R）/表达式（E）]＜1.0000＞：指定比例因子，输入“r”，调用参照选项；按Enter键，选择默认值

其中“参照（R）”选项表示通过拾取点或输入值来根据参照的长度缩放选定的对象。

（4）扭曲（T）：设置正被扫掠对象的扭曲角度。扭曲角度指定沿扫掠路径全部长度的旋转量。选择该选项，命令行提示与操作如下：

输入扭曲角度或允许非平面扫掠路径倾斜[倾斜（B）/表达式（EX）]＜0.0000＞：指定小于360°的角度值，输入“b”，打开倾斜；按Enter键，选择默认角度值

其中“倾斜（B）”选项指定被扫掠的曲线是否沿三维扫掠路径（三维多线段、三维样条曲线或螺旋线）自然倾斜（旋转）。

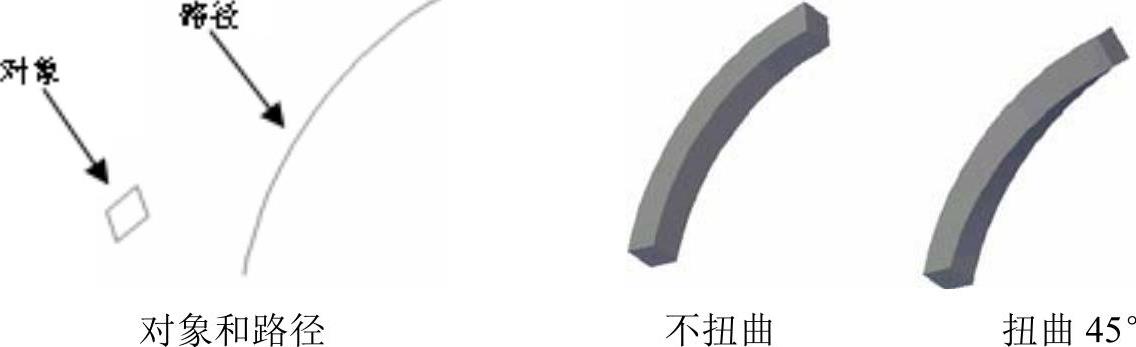

如图11-43所示为扭曲扫掠示意图。

图11-43 扭曲扫掠
