分析图11-34所示的齿轮，可以看出，该图形结构比较复杂。具体实现过程为：

（1）绘制齿轮的轮齿。

（2）绘制轮毂和轴孔。

（3）绘制键槽。

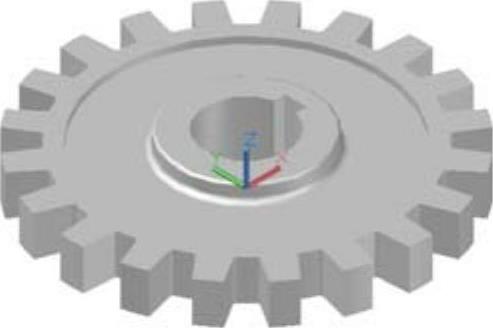

图11-34 齿轮

参见光盘

光盘动画演示\第11章\齿轮的创建.avi

绘制步骤：

要求用户对齿轮的结构比较熟悉，且能灵活运用三维实体的基本图形的绘制命令和编辑命令。

通过绘制此图，用户对复杂三维实体的绘制过程将有全面地了解。

1.绘制齿轮主体。

（1）绘制圆。单击“绘图”工具栏中的“圆”按钮，以原点为圆心，绘制半径为120、130和107的圆。

（2）单击“绘图”工具栏中的“直线”按钮，分别以坐标点{（0，0）（@130，0）}、{（0，0）（@130＜3.75）（@65＜176.25）}、{（0，0）（@130＜-3.75）（@65＜183.75）}，如图11-35所示。

（3）单击“修改”工具栏中的“修剪”按钮，修剪出一个齿廓，并将多余的辅助线用删除命令（ERASE）删除。修剪结果如图11-36所示。

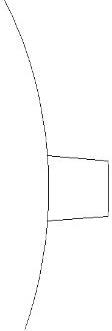

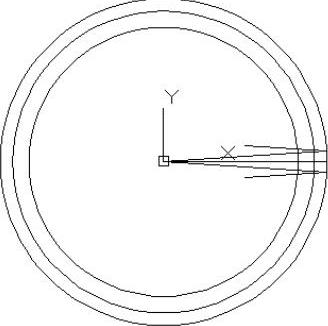

图11-35 绘制边界线

图11-36 修剪出的齿廓

（4）单击“修改”工具栏中的“环形阵列”按钮，阵列齿廓，项目数为20，阵列中心点为（0，0），阵列对象是修剪出的齿廓，结果如图11-37所示。

（5）圆角过渡。单击“修改”工具栏中的“圆角”按钮，对齿根进行半径为2的圆角，倒圆角后，单击“修改”工具栏中的“修剪”按钮，将齿根修剪完整，结果如图11-38所示。

（6）拉伸实体。单击“绘图”工具栏中的“面域”按钮，创建面域，满足“拉伸”命令的要求，单击“建模”工具栏中的“拉伸”按钮，将齿轮轮廓线拉伸高度为30。

（7）单击“视图”工具栏中的“西南等轴测”按钮，将图形设为西南等轴测视图，结果如图11-39所示。

2.绘制轮毂和轴孔。

（1）单击“绘图”工具栏中的“圆”按钮，依次绘制3个圆，3个圆的圆心都在0，半径分别是R1=30、R2=50、R3=96。(www.chuimin.cn)

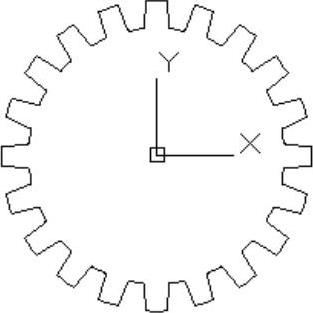

图11-37 阵列后的齿轮

图11-38 倒圆角并修剪后的齿轮

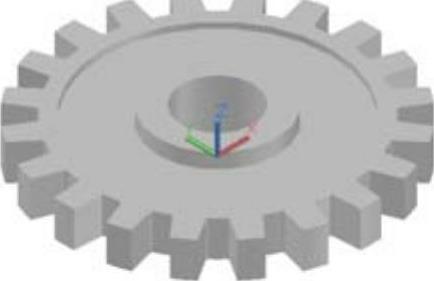

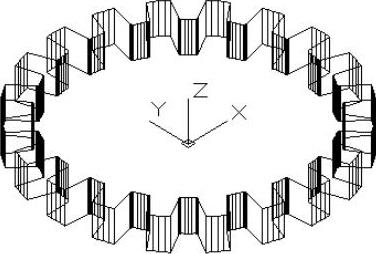

图11-39 齿轮主体

（2）单击“修改”工具栏中的“移动”按钮，将半径为30圆1和半径为50的圆2相对于原来位置向下平移-7.5。

（3）单击“修改”工具栏中的“复制”按钮，对半径为96的圆3进行复制得到圆4，并将它放在相对于原来的圆沿Z轴上移30的位置。

（4）单击“建模”工具栏中的“拉伸”按钮，拉伸圆1和圆2，拉伸高度是45，倾斜角度是0；拉伸圆3，拉伸高度是5，倾斜角度是0；拉伸圆4，拉伸高度是-5，倾斜角度是0，结果如图11-40所示。

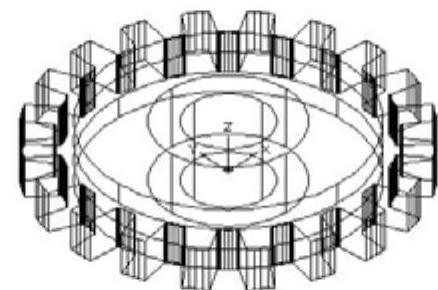

图11-40 拉伸后的实体

图11-41 齿轮着色图

（5）单击“实体编辑”工具栏中的“差集”按钮，从齿轮主体中减去由圆3和圆4拉伸成的实体。

（6）单击“实体编辑”工具栏中的“并集”按钮，将齿轮主体和圆2拉伸后所得实体合并。

（7）单击“实体编辑”工具栏中的“差集”按钮，从齿轮主体中减去由半径为30的圆拉伸成的实体。

（8）将齿轮所在图层的颜色设置为灰色，选择菜单栏中的“视图”→“视觉样式”→“着色”命令，对绘制好的实体进行着色，结果如图11-41所示。

3.绘制键槽。

（1）转换视图：选择菜单栏中的“视图”→“三维视图”→“平面视图”→“世界UCS”命令。

（2）绘制矩形。单击“绘图”工具栏中的“矩形”按钮，命令行提示与操作如下：

（3）单击“建模”工具栏中的“拉伸”按钮，拉伸绘制好的矩形，拉伸高度是45，倾斜角度是0。

（4）单击“实体编辑”工具栏中的“差集”按钮，从齿轮主体减去拉伸好的长方体。

（5）单击“修改”工具栏中的“圆角”按钮，对轮毂根部倒R4的圆角；对轴孔端面倒R2的圆角。最后结果如图11-34所示。
