AutoCAD2014中文版带轮创建操作实例，从入门到精通
【摘要】：绘制图11-21所示的带轮。单击“实体编辑”工具栏中的“差集”按钮，从带轮主体中减去半径为190拉伸的实体，命令行提示与操作如下：单击“实体编辑”工具栏中的“并集”按钮，将带轮主体与半径为80拉伸的实体进行计算，单击“实体编辑”工具栏中的“差集”按钮，从带轮主体中减去半径为50拉伸的实体。单击“绘图”工具栏中的“圆”按钮，绘制三个圆心在原点，半径分别为170、100和135的圆。
绘制图11-21所示的带轮。
图11-21 带轮
参见光盘
光盘动画演示\第11章\带轮的创建.avi
绘制步骤：
1.绘制截面轮廓线。
（1）单击“绘图”工具栏中的“多段线”按钮
，绘制轮廓线，坐标点为（0，0）、（0，240）、（250，240）2（50，220）2（10，207.5）（210，182.5）2（50，170）2（50，145）（210，132.5）2（10，107.5）2（50，95）2（50，70）2（10，57.5）（210，32.5）2（50，20）（250，0）C，结果如图11-22所示。
（2）单击“建模”工具栏中的“旋转”按钮
，旋转轮廓线，命令行提示与操作如下：
（3）改变视图方向：单击“视图”工具栏中的“西南等轴测”按钮
，将当前视图设为西南等轴测视图。
（4）单击“渲染”工具栏中的“隐藏”按钮
。用消隐命令（HIDE）对实体进行消隐，结果如图11-23所示。
图11-22 带轮轮廓线

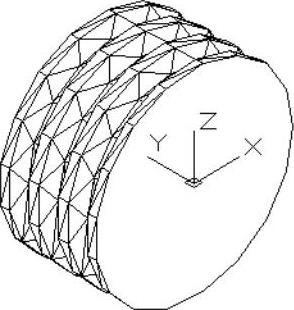

图11-23 旋转后的带轮
2.绘制轮毂。

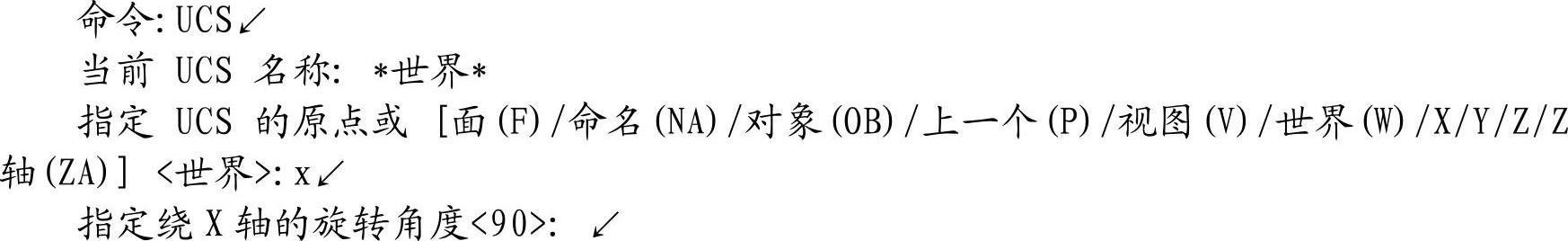

（1）用设置坐标命令（UCS）设置新的坐标系。命令行提示与操作如下：
（2）单击“绘图”工具栏中的“圆”按钮
，绘制一个圆心在原点，半径为190的圆。
（3）单击“绘图”工具栏中的“圆”按钮
，绘制一个圆心在0（，0，-250），半径为190的圆。
（4）单击“绘图”工具栏中的“圆”按钮
，绘制一个圆心在0（，0，-45），半径为50的圆。
（5）单击“绘图”工具栏中的“圆”按钮
，绘制一个圆心在0（，0，-45），半径为80的圆，如图11-24所示。
（6）单击“建模”工具栏中的“拉伸”按钮

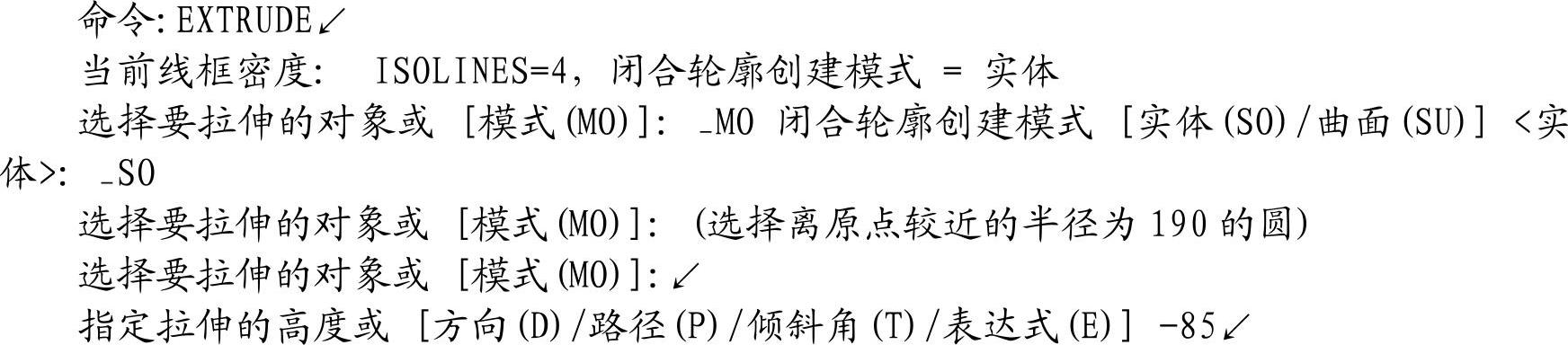

，拉伸绘制好的圆，命令行提示与操作如下：
（7）重复“拉伸”命令，将离原点较远的半径为190的圆拉伸，高度为85。将半径为50和80的圆拉伸，高度为-160。此时图形如图11-25所示。
图11-24 带轮的中间图
图11-25 拉伸后的实体(www.chuimin.cn)
（8）对拉伸后的实体进行布尔运算。单击“实体编辑”工具栏中的“差集”按钮

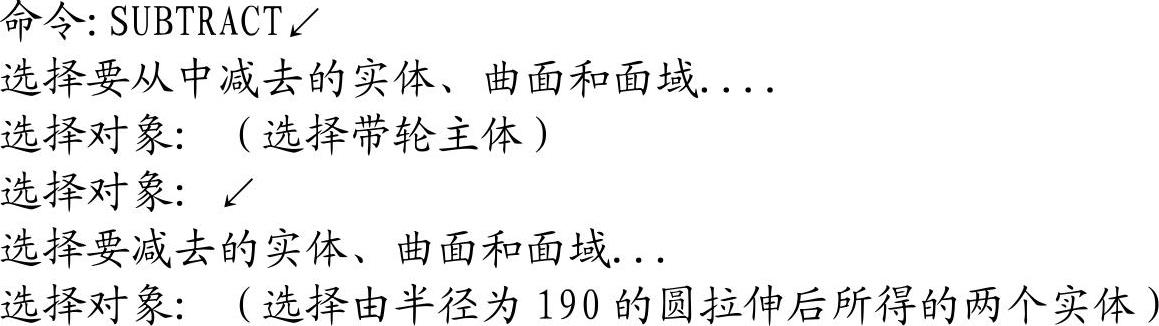

，从带轮主体中减去半径为190拉伸的实体，命令行提示与操作如下：
（9）单击“实体编辑”工具栏中的“并集”按钮
，将带轮主体与半径为80拉伸的实体进行计算，单击“实体编辑”工具栏中的“差集”按钮
，从带轮主体中减去半径为50拉伸的实体。

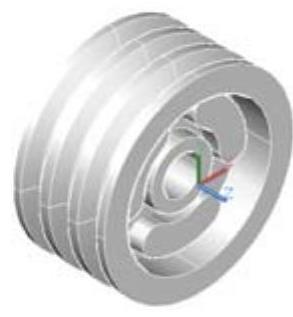

（10）对实体进行带边框的体着色：选择菜单栏中的“视图”→“视觉样式”→“带边缘着色”命令，结果如图11-26所示。
3.绘制孔。
（1）改变视图的观察方向。选择菜单栏中的“视图”→“三维视图”→“平面视图”→“当前UCS”命令。
（2）单击“绘图”工具栏中的“圆”按钮
，绘制三个圆心在原点，半径分别为170、100和135的圆。
（3）单击“绘图”工具栏中的“圆”按钮
，绘制一个圆心在（135，0），半径为35的圆。
（4）单击“修改”工具栏中的“复制”按钮
，复制半径为35的圆，并将它放在原点。
（5）单击“修改”工具栏中的“移动”按钮
，移动在原点的半径为35的圆，移动位移（@135＜60）。
（6）单击“修改”工具栏中的“修剪”按钮
，修剪线段。并删除掉多余的线段。如图11-27所示。
（7）用编辑多段线命令（PEDIT）将弧形孔的边界编辑成一条封闭的多段线。
（8）单击“修改”工具栏中的“环形阵列”按钮
，阵列弧形面。设置中心点：（0，0），项目总数：3。如图11-28所示。
（9）单击“建模”工具栏中的“拉伸”按钮
，拉伸绘制的3个弧形面，拉伸高度为-240。
（10）改变视图的观察方向：单击“视图”工具栏中的“西南等轴测”按钮
，将当前视图设为西南等轴测视图。
图11-26 带轮的着色图
图11-27 弧形的边界
图11-28 弧形面阵列图
（11）单击“实体编辑”工具栏中的“差集”按钮
，将3个弧形实体从带轮实体中减去。
（12）对实体进行带边框的体着色：选择菜单栏中的“视图”→“视觉样式”→“带边缘着色”命令，结果如图11-29所示。
（13）为便于观看，用三维动态观察器将带轮旋转一个角度。如图11-30所示。
图11-29 弧形面拉伸后的图

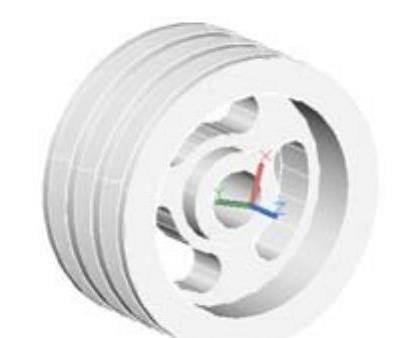

图11-30 求差集后的带轮
