绘制图11-16所示的弯管接头。
图11-16 弯管接头
参见光盘
光盘动画演示\第11章\弯管接头的创建.avi
绘制步骤:
1.绘制弯管主体。
(1)设置视图方向。单击“视图”工具栏中的“西南等轴测”按钮。将当前视图方向设为西南等轴测视图。
(2)单击“建模”工具栏中的“圆柱体”按钮,绘制一个圆柱体,命令行提示与操作如下:
(3)单击“建模”工具栏中的“圆柱体”按钮,绘制底面中心点为(0,0,40),半径为25,高度为-10的圆柱体。
(4)单击“建模”工具栏中的“圆柱体”按钮,绘制底面中心点为(0,0,0),半径为20,轴端点为(40,0,0)的圆柱体。
(5)单击“建模”工具栏中的“圆柱体”按钮,绘制底面中心点为(40,0,0),半径为25,轴端点为(@-10,0,0)的圆柱体。

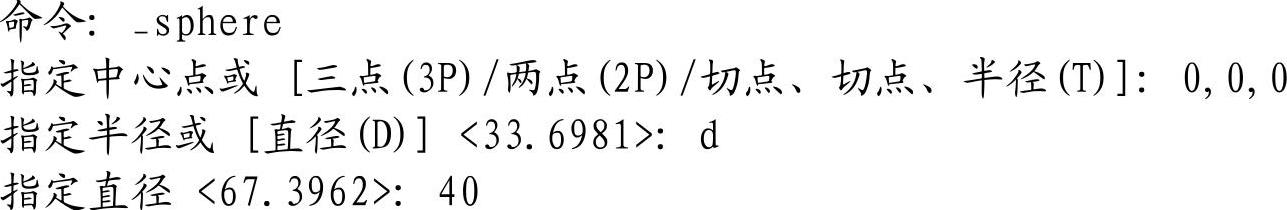

(6)单击“建模”工具栏中的“球体”按钮,命令行提示与操作如下:

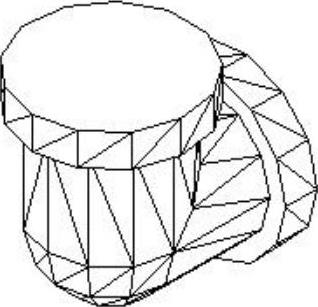

(7)单击“渲染”工具栏中的“隐藏”按钮,对绘制的好的建模进行消隐。对绘制的好的实体进行消隐。
此时窗口图形如图11-17所示。(www.chuimin.cn)
2.细化弯管。
(1)单击“实体编辑”工具栏中的“并集”按钮,将上面绘制的所有实体组合为一个整体。此时窗口图形如图11-18所示。
(2)单击“建模”工具栏中的“圆柱体”按钮,绘制底面中心点在原点,直径为35,高度为40的圆柱体。
(3)单击“建模”工具栏中的“圆柱体”按钮,绘制底面中心点在原点,直径为35,顶面圆的圆心为(40,0,0)的圆柱体。
(4)单击“建模”工具栏中的“球体”按钮,绘制一个圆点在原点,直径为35的球。

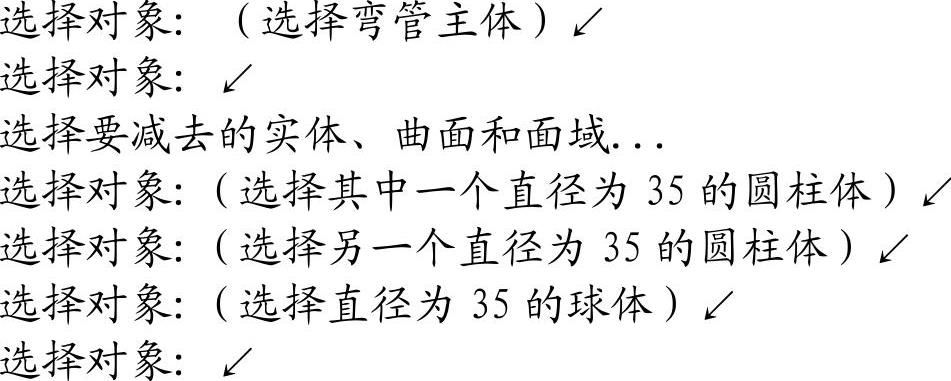

(5)单击“实体编辑”工具栏中的“差集”按钮,对弯管进行布尔运算。
(6)单击“渲染”工具栏中的“隐藏”按钮,对绘制的好的建模进行消隐。此时图形如图11-19所示。
图11-17 弯管主体
图11-18 求并后的弯管主体
图11-19 弯管消隐图
用渲染后效果如图11-16所示。
