【执行方式】
命令行:CYLINDER(快捷命令:CYL)。
菜单栏:选择菜单栏中的“绘图”→“建模”→“圆柱体”命令。
【操作步骤】

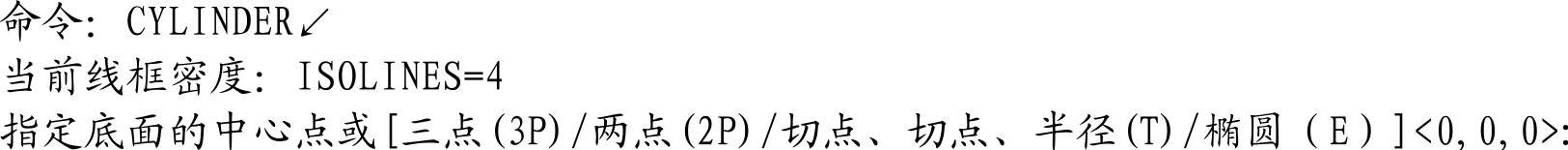

命令行提示与操作如下:
【选项说明】
(1)中心点:先输入底面圆心的坐标,然后指定底面的半径和高度,此选项为系统的默认选项。AutoCAD按指定的高度创建圆柱体,且圆柱体的中心线与当前坐标系的Z轴平行,如图11-13所示。也可以指定另一个端面的圆心来指定高度,AutoCAD根据圆柱体两个端面的中心位置来创建圆柱体,该圆柱体的中心线就是两个端面的连线,如图11-14所示。
(www.chuimin.cn)
图11-13 按指定高度创建圆柱体

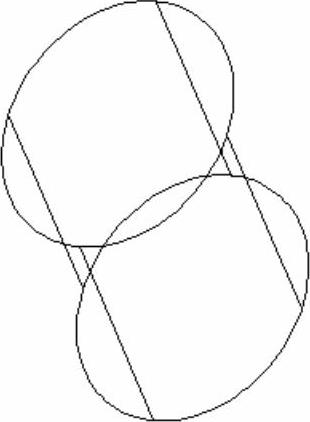

图11-14 指定圆柱体另一个端面的中心位置
(2)椭圆(E):创建椭圆柱体。椭圆端面的绘制方法与平面椭圆一样,创建的椭圆柱体如图11-15所示。
图11-15 椭圆柱体
其他的基本实体,如楔体、圆锥体、球体、圆环体等的创建方法与长方体和圆柱体类似,不再赘述。
◆技术看板——为什么实体模型应用最广泛
实体模型具有边和面,还有在其表面内由计算机确定的质量。实体模型是最容易使用的三维模型,它的信息最完整,不会产生歧义。与线框模型和曲面模型相比,实体模型的信息最完整、创建方式最直接,所以,在AutoCAD三维绘图中,实体模型应用最为广泛。
