绘制如图11-5所示的拨叉架。

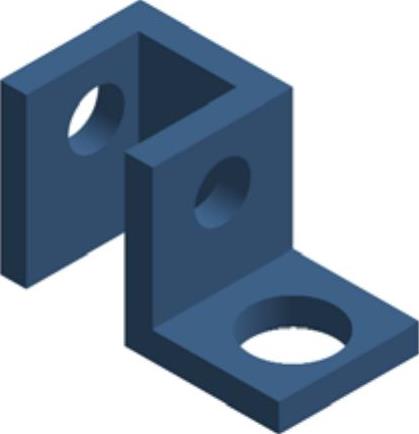

图11-5 拨叉架

参见光盘

光盘动画演示\第11章\拨叉架的创建.avi

绘制步骤：

1.单击“建模”工具栏中的“长方体”按钮，绘制顶端立板长方体。命令行提示与操作如下：

2.单击“视图”工具栏中的“东南等轴测”按钮，将当前视图设为东南等轴测视图，结果如图11-6所示。

3.单击“建模”工具栏中的“长方体”按钮，以角点坐标为{（0，2.5，0），（@2.72，-0.5，3）}绘制连接立板长方体，结果如图11-7所示。

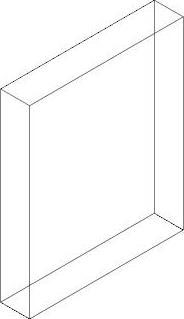

图11-6 绘制长方体

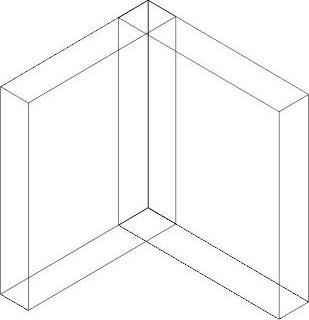

图11-7 绘制第二个长方体

4.单击“建模”工具栏中的“长方体”按钮，以角点坐标为{（2.72，2.5，0）（@-0.5，-2.5，3）}和{（2.22，0，0），（@2.75，2.5，0.5）}绘制其他部分长方体。

5.选择菜单栏中的“视图”→“缩放”→“全部”命令，缩放图形，结果如图11-8所示。

6.单击“建模”工具栏中的“并集”按钮，将上步绘制的图形合并，结果如图11-9所示。(www.chuimin.cn)

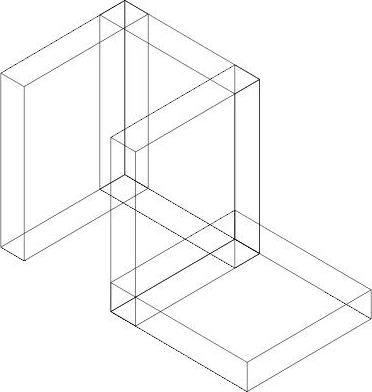

图11-8 缩放图形

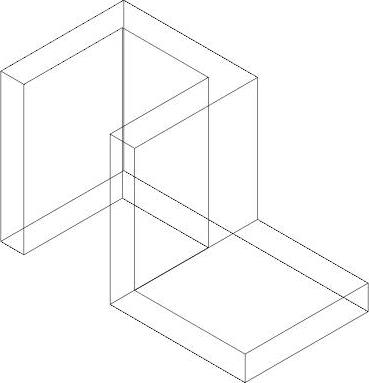

图11-9 并集运算

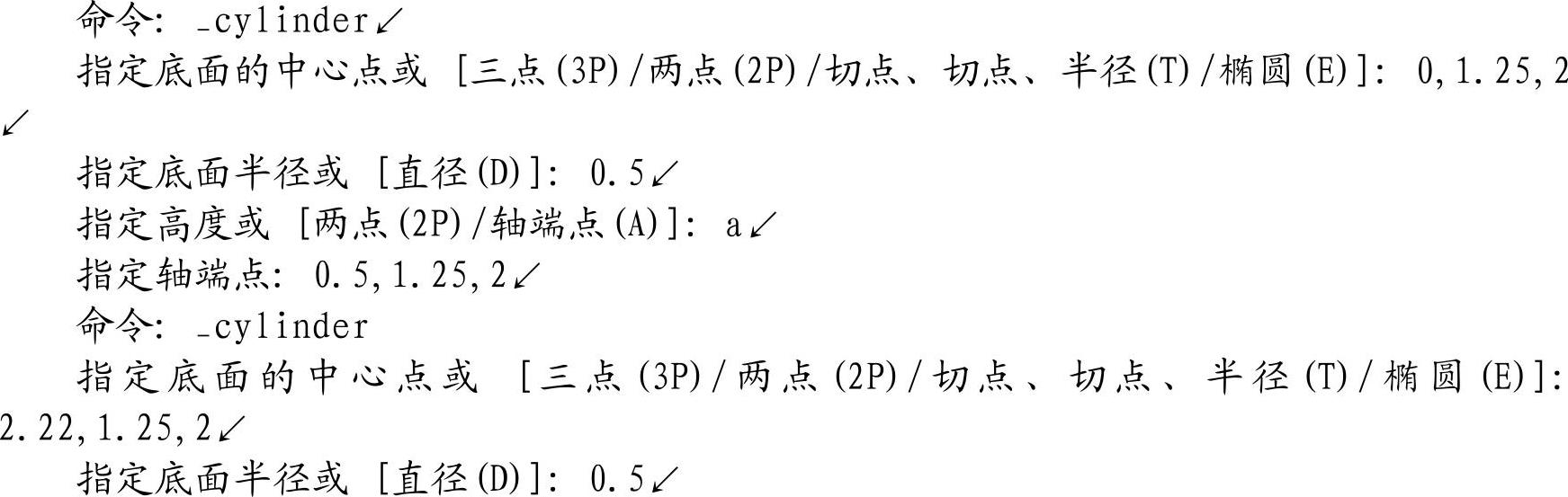

7.单击“建模”工具栏中的“圆柱体”按钮，命令行提示与操作如下：

结果如图11-10所示。

8.单击“建模”工具栏中的“圆柱体”按钮，以（3.97，1.25，0）为中心点，0.75为底面半径，0.5为高度绘制圆柱体，结果如图11-11所示。

9.单击“建模”工具栏中的“差集”按钮，将轮廓建模与3个圆柱体进行差集运算。单击“渲染”工具栏中的“隐藏”按钮，对实体进行消隐。消隐之后的图形如图11-12所示。

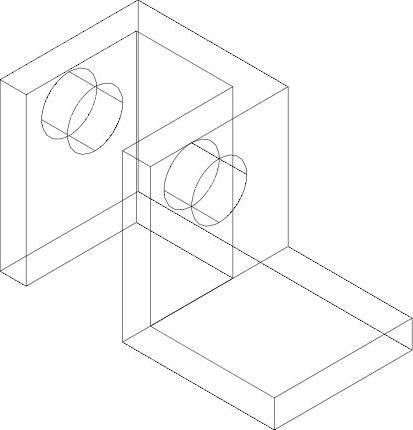

图11-10 绘制圆柱体

图11-11 绘制圆柱体

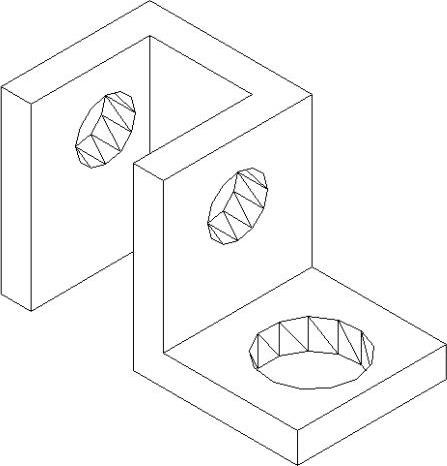

图11-12 差集运算
