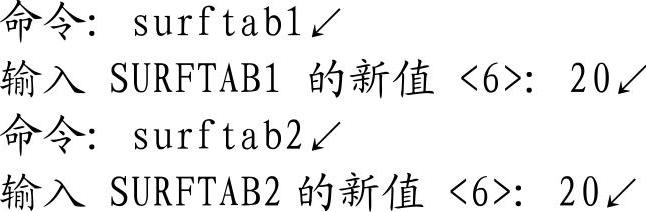

1.修改三维表面的显示精度。将系统变量surftab1和surftab2的值设为20。命令行提示与操作如下:

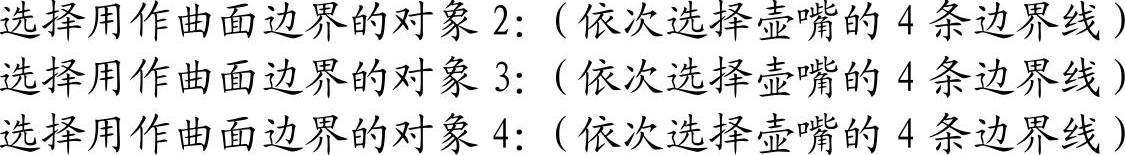

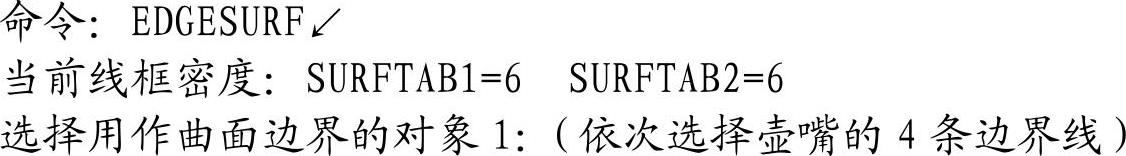

2.绘制壶嘴曲面。选取菜单命令“绘图”→“建模”→“网格”→“边界网格”。绘制壶嘴曲面。命令行提示与操作如下:

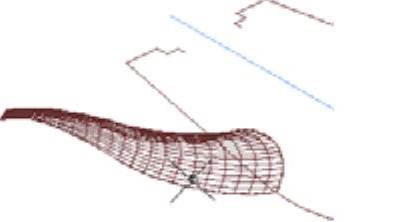

得到图10-57所示壶嘴半曲面。

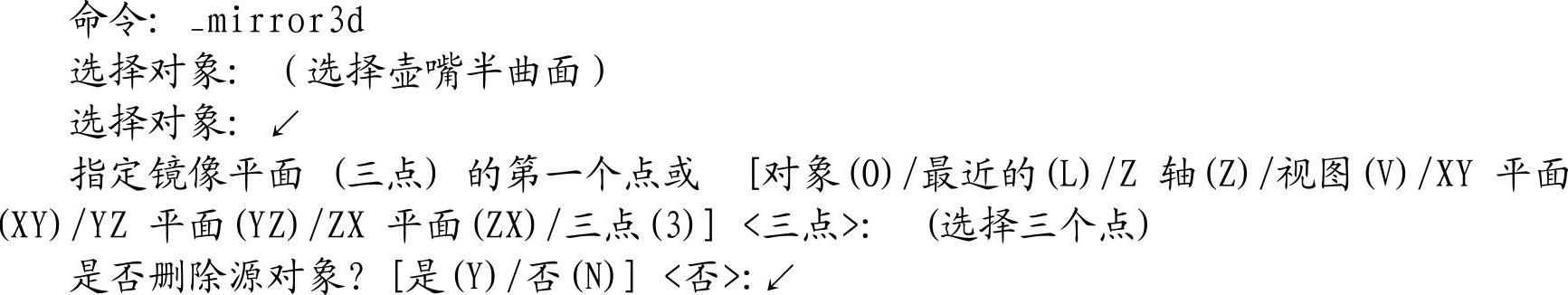

3.镜像绘制壶嘴的另外半部分。选择菜单栏中的“修改”→“三维操作”→“三维镜像”命令,命令行提示与操作如下:

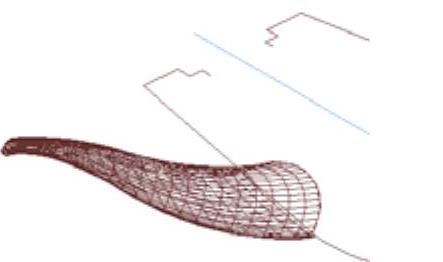

镜像生成下半部分壶嘴曲面,如图10-58所示。
4.在命令行中输入ucs命令,执行坐标编辑命令新建坐标系。利用“捕捉到端点”的捕捉方式,选择壶把与壶体的上部交点作为新的原点,壶把多义线的第一段直线的方向作为X轴正方向,回车接受Y轴的默认方向。
图10-57 绘制壶嘴半曲面
图10-58 镜像壶嘴下半部分曲面
5.在命令行中输入ucs,将坐标系绕Y轴旋转负90º,即沿顺时针方向旋转90º,得到如图10-59所示的新坐标系。
6.绘制壶把的椭圆截面。单击“绘图”工具栏中的“椭圆”按钮,绘制如图10-60所示的椭圆。

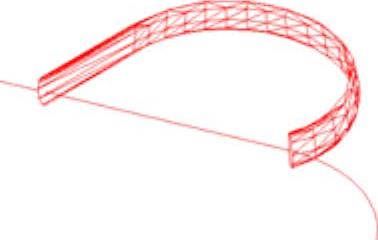

7.创建壶把。单击“建模”工具栏中的“拉伸”按钮,将椭圆截面沿壶把轮廓线拉伸成壶把,如图10-61所示。下面开始创建壶体。
图10-59 新建坐标系(www.chuimin.cn)
图10-60 绘制壶把的椭圆截面
8.合并壶体曲线。选择菜单栏中的“修改”→“对象”→“多段线”命令,将壶体轮廓线合并成一条多段线。

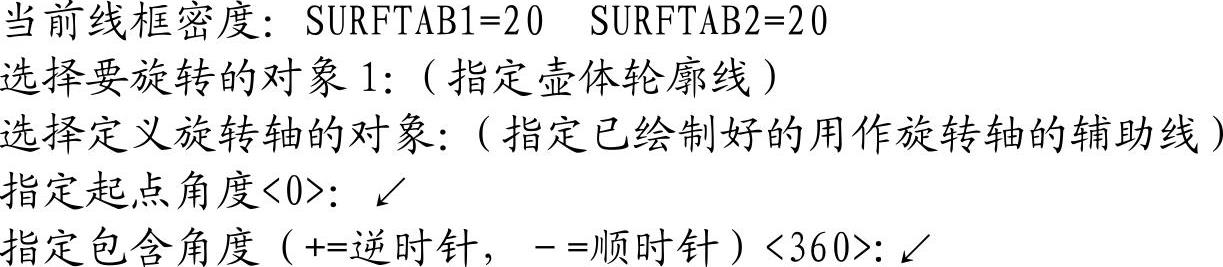

9.在命令行输入revsurf命令,命令行提示与操作如下:

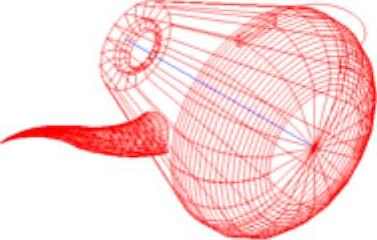

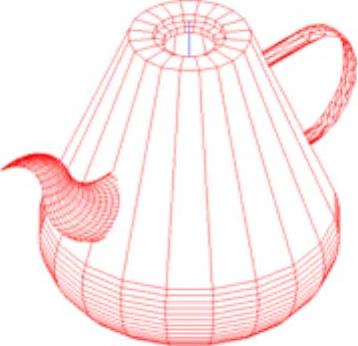

旋转壶体曲线得到壶体表面,如图10-62所示。
图10-61 拉伸壶把
图10-62 建立壶体表面
10.在命令行输入UCS命令,执行坐标编辑命令,返回世界坐标系,再次执行ucs命令将坐标系绕X轴旋转-90º,如图10-62所示。

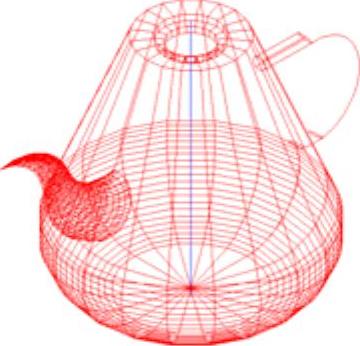

11.选择菜单栏中的“修改”→“三维操作”→“三维旋转”,命令将茶壶图形旋转90°如图10-63所示。
12.关闭“辅助线”图层。然后执行hide命令对模型进行消隐处理,如图10-64所示。
图10-63 世界坐标系下的视图
图10-64 消隐处理后的茶壶模型
