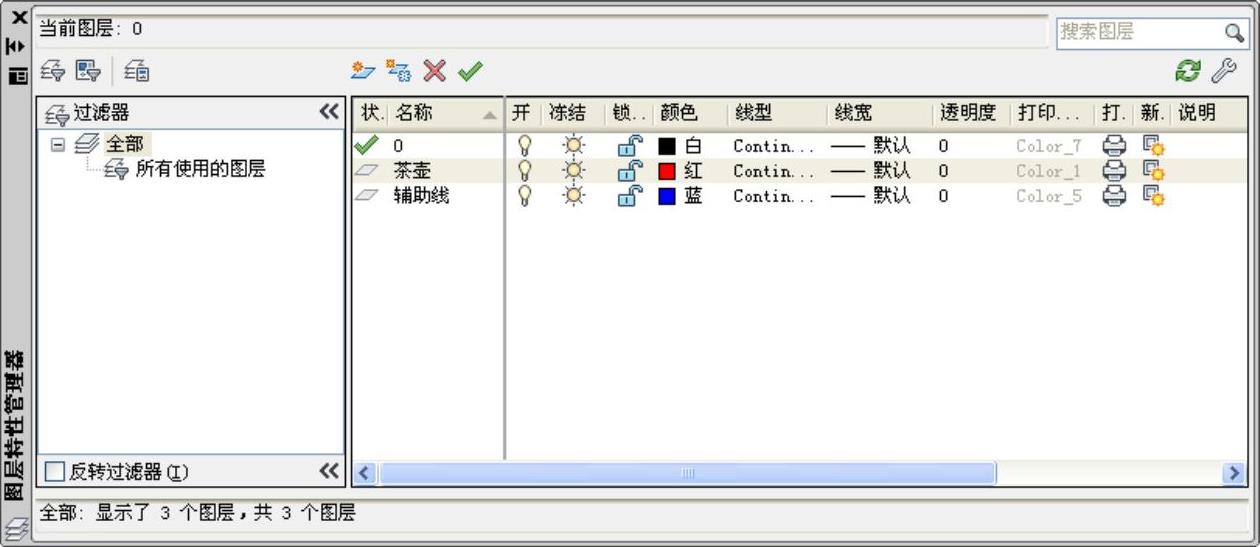

1.选择菜单栏中的“格式”→“图层”命令,打开“图层特性管理器”对话框,创建辅助线层和茶壶层,如图10-50所示。
图10-50 图层特性管理器
2.将“辅助线”图层设置为当前图层,单击“绘图”工具栏中的“直线”按钮,绘制一条竖直线段,作为旋转直线,如图10-51所示。
图10-51 绘制旋转轴

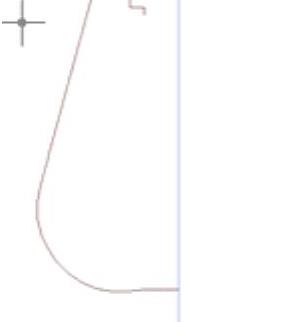

3.将“茶壶”图层设置为当前图层。单击“绘图”工具栏中的“多段线”按钮,绘制茶壶半轮廓线,如图10-52所示。
4.单击“修改”工具栏中的“镜像”按钮,将茶壶半轮廓线以辅助线为对称轴镜像到直线的另外一侧。

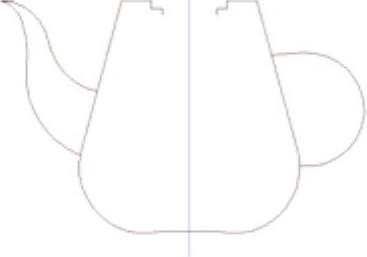

5.单击“绘图”工具栏中的“多段线”按钮,按照图10-53所示的样式绘制壶嘴和壶把轮廓线。
图10-52 绘制茶壶半轮廓线
图10-53 绘制壶嘴和壶把轮廓线

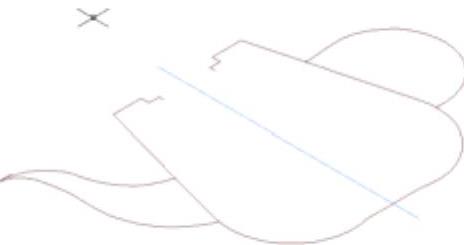

6.选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令,将当前视图切换为西南等轴测视图,如图10-54所示。(www.chuimin.cn)
7.新建坐标系。在命令行中输入UCS命令,执行坐标编辑命令,新建如图10-55所示的坐标系。
图10-54 西南等轴测视图
图10-55 新建坐标系
8.为使用户坐标系不在茶壶嘴上显示,在命令行输入ucsicon命令,然后选择“非原点(n)”。
9.在命令行中输入UCS命令,执行坐标编辑命令,将坐标系绕X轴旋转90º。
10.在命令行中输入UCS命令,执行坐标编辑命令新建坐标系。新坐标系以壶嘴与壶体连接处的下端点为新的原点,以连接处的上端点为X轴,Y轴方向取默认值。
11.在命令行中输入ucs命令,旋转坐标系,使当前坐标系绕X轴旋转90º。
12.单击“绘图”工具栏中的“圆弧”按钮,以壶嘴和壶体的两个交点作为圆弧的两个端点,选择合适的切线方向绘制图形,如图10-56所示。
图10-56 绘制壶嘴与壶身交接处圆弧
