圆柱滚子轴承的操作实例

2023-11-02 理论教育版权反馈

【摘要】：用前面学过的二维图形绘制方法，选择菜单栏中的“绘图”→“直线”命令以及“修改”工具栏中的“偏移”“镜像”“修剪”“延伸”等按钮绘制如图10-44所示的3个平面图形及辅助轴线。单击“修改”工具栏中的“环形阵列”按钮，将创建的滚动体，进行环形阵列，阵列中心为坐标原点，数目为10。单击“渲染”工具栏中的“隐藏”按钮，进行消隐处理后的图形如图10-43示。

绘制如图10-43所示的圆柱滚子轴承。

图10-43 圆柱滚子轴承

参见光盘

光盘动画演示\第10章\圆柱滚子轴承.avi

绘制步骤：

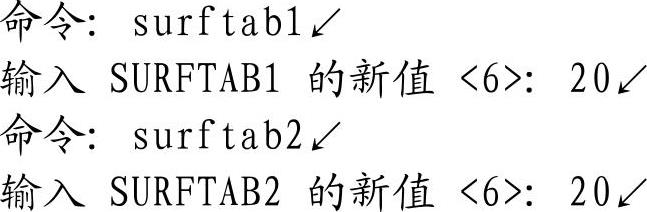

1.设置线框密度。命令行提示与操作如下：

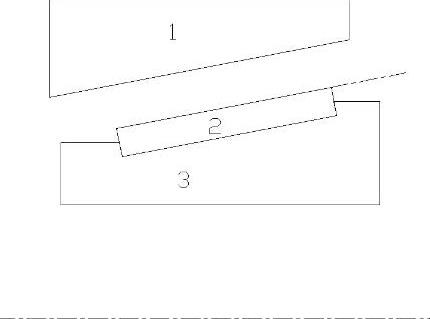

2.创建截面。用前面学过的二维图形绘制方法，选择菜单栏中的“绘图”→“直线”命令以及“修改”工具栏中的“偏移”“镜像”“修剪”“延伸”等按钮绘制如图10-44所示的3个平面图形及辅助轴线。

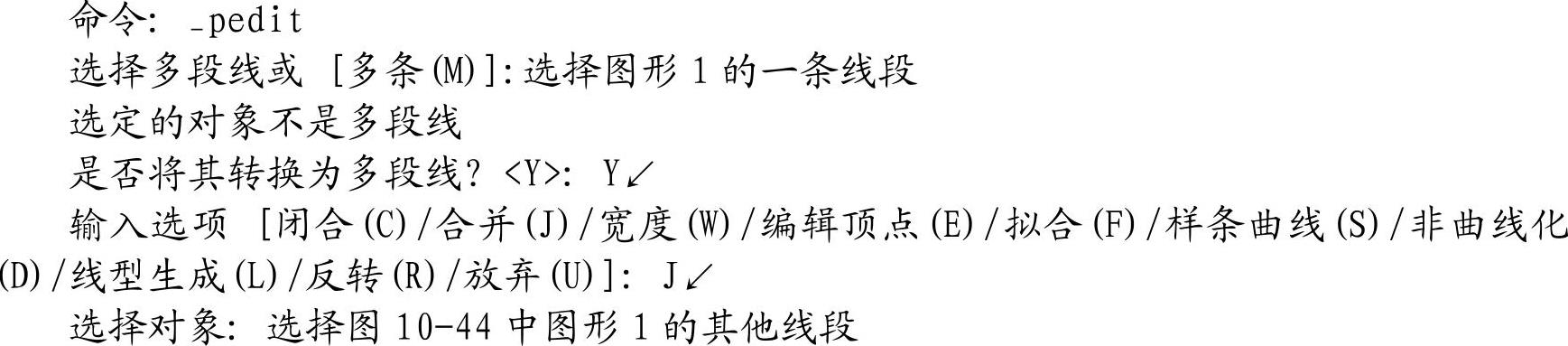

3.生成多段线。选择菜单栏中的“修改”→“对象”→“多段线”命令，命令行提示与操作如下：

这样图10-44中的图形1就转换成封闭的多段线，利用相同方法，把图10-44中的图形2和图形3也转换成封闭的多段线。

将图10-44中图形2和图形3重合部位的图线重新绘制一次，为后面生成多段线作准备。

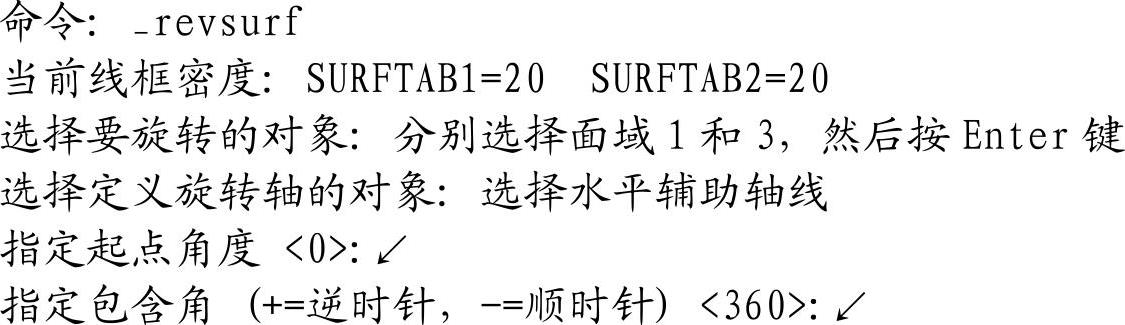

4.选择菜单栏中的“绘图”→“建模”→“网格”→“旋转网格”命令，旋转多段线，创建轴承内外圈。命令行提示与操作如下：

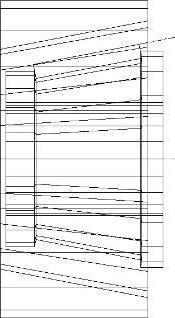

旋转结果如图10-45所示。

(www.chuimin.cn)

图10-44 绘制二维图形

图10-45旋转多段线

5.创建滚动体。方法同上，以多段线2的上边延长斜线为轴线，旋转多段线2，创建滚动体。

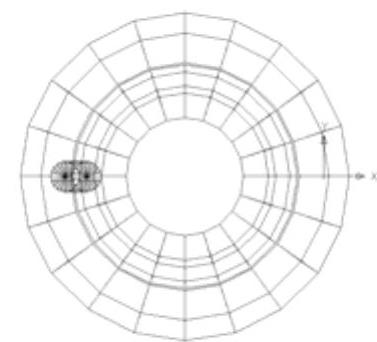

6.切换到左视图。单击“视图”工具栏中的“左视”按钮，或选择菜单栏中的“视图”→“三维视图”→“左视”命令，结果如图10-46所示。

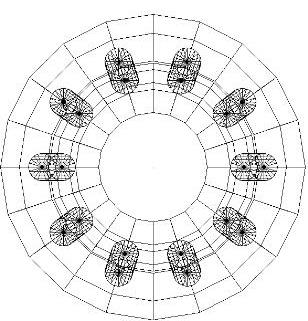

7.阵列滚动体。单击“修改”工具栏中的“环形阵列”按钮，将创建的滚动体，进行环形阵列，阵列中心为坐标原点，数目为10。阵列结果如图10-47所示。

8.切换视图。单击“视图”工具栏中的“西南等轴测”按钮，切换到西南等轴测图。

9.删除轴线。单击“修改”工具栏中的“删除”按钮，删除辅助轴线，结果如图10-48所示。

10.消隐。单击“渲染”工具栏中的“隐藏”按钮，进行消隐处理后的图形如图10-43示。

图10-46 创建滚动体后的左视图

图10-47 阵列滚动体

图10-48 删除辅助线
