AutoCAD2014中文版入门操作实例：花篮

2023-11-02 理论教育版权反馈

【摘要】：图10-30 花篮参见光盘光盘动画演示\第10章\花篮.avi绘制步骤：1.单击“绘图”工具栏中的“圆弧”按钮，命令行提示与操作如下：绘制结果如图10-31所示。图10-33 绘制直线图10-34 绘制网格图10-35 边界网格图10-36 三维镜像处理6.单击“建模”工具栏中的“圆环体”按钮，绘制圆环体。命令行提示与操作如下：7.单击“渲染”工具栏中的“隐藏”按钮，对实体进行消隐。

本例绘制如图10-30所示的花篮。

图10-30 花篮

参见光盘

光盘动画演示\第10章\花篮.avi

绘制步骤：

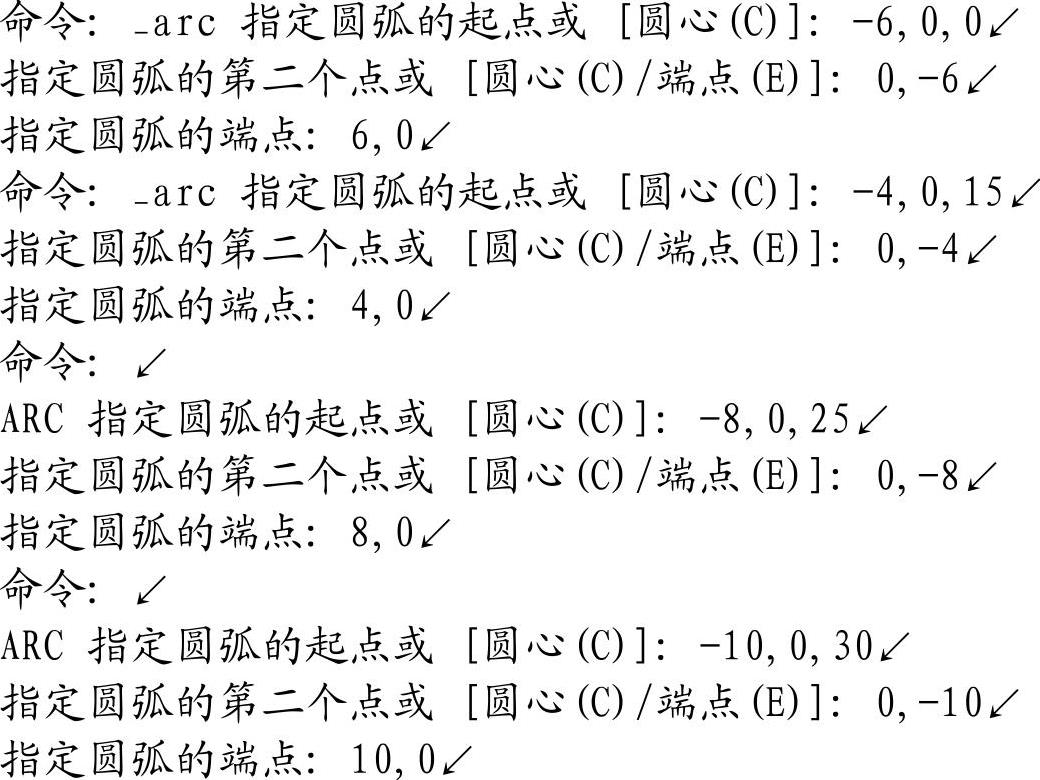

1.单击“绘图”工具栏中的“圆弧”按钮，命令行提示与操作如下：

绘制结果如图10-31所示。单击“视图”工具栏中的“西南等轴测”按钮，将当前视图设为西南等轴测视图，结果如图10-32所示。

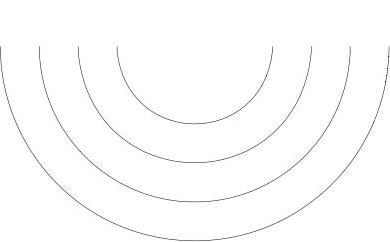

图10-31 绘制圆弧

图10-32 西南视图

2.单击“绘图”工具栏中的“直线”按钮，指定坐标为{（-6，0，0），（-4，0，15），（-8，0，25），（-10，0，30）}，{（6，0，0），（4，0，15），（8，0，25），（10，0，30）}，绘制结果如图10-33所示。

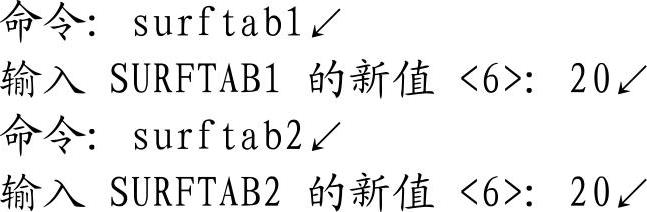

3.在命令行中输入“surftab1”“surftab2”命令，设置网格数。命令行提示与操作如下：

(www.chuimin.cn)

4.选择菜单栏中的“绘图”→“建模”→“网格”→“边界网格”命令，然后选择围成网格的4条边，将网格内部填充线条，效果如图10-34所示。

重复上述命令，将图形的边界网格填充，结果如图10-35所示。

5.选择菜单栏中的“修改”→“三维操作”→“三维镜像”命令，选择4步骤所绘制的图以ZX面为镜像面，绘制结果如图10-36所示。

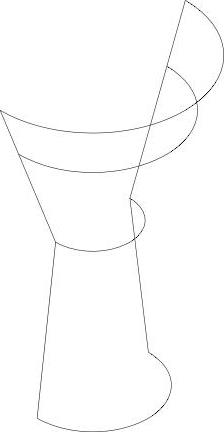

图10-33 绘制直线

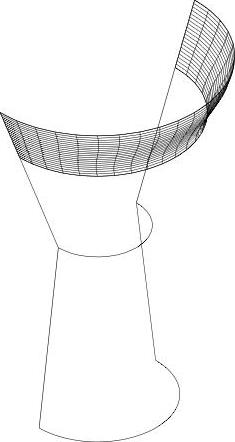

图10-34 绘制网格

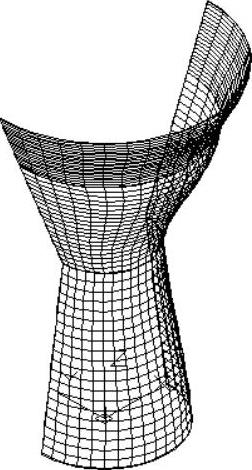

图10-35 边界网格

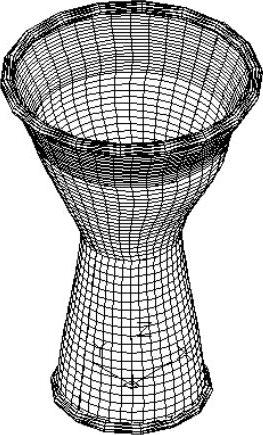

图10-36 三维镜像处理

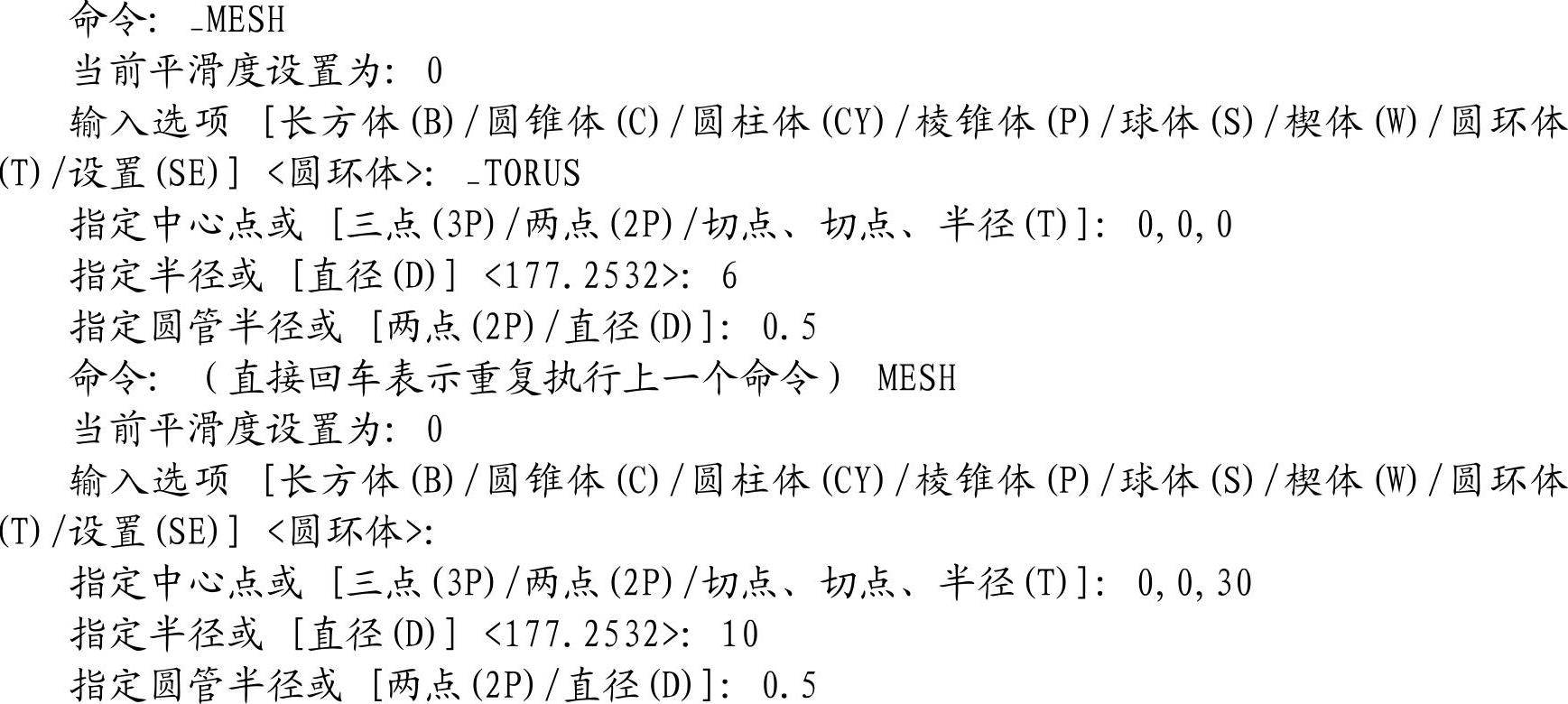

6.单击“建模”工具栏中的“圆环体”按钮，绘制圆环体。命令行提示与操作如下：

7.单击“渲染”工具栏中的“隐藏”按钮，对实体进行消隐。消隐之后结果如图10-30所示。
