AutoCAD2014中文版操作实例：弹簧操作

2023-11-02 理论教育版权反馈

【摘要】：图10-20绘制结果参见光盘光盘动画演示\第10章\弹簧.avi绘制步骤：1.利用“UCS”命令设置用户坐标系。图10-21 绘制步骤图10-22 绘制步骤图10-23 绘制步骤图10-24 绘制步骤5.单击“绘图”工具栏中的“直线”按钮，绘制线段。图10-25 绘制步骤图10-26 绘制步骤图10-27 绘制步骤10.擦去多余线条。

本例绘制如图10-20所示的弹簧。

图10-20绘制结果

参见光盘

光盘动画演示\第10章\弹簧.avi

绘制步骤：

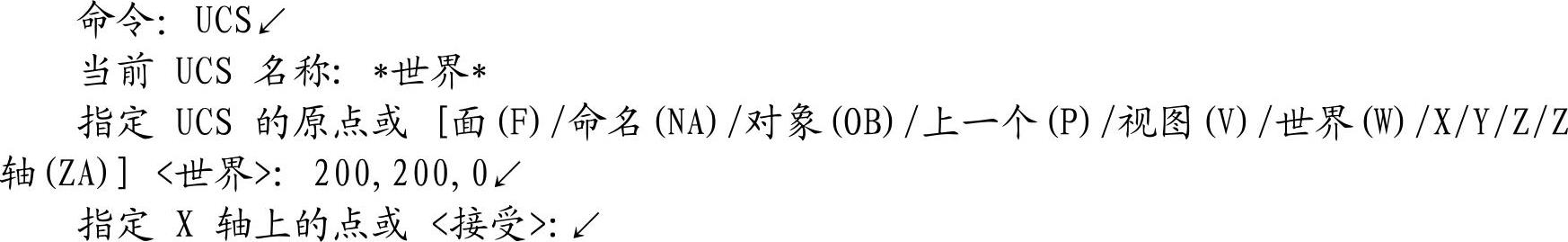

1.利用“UCS”命令设置用户坐标系。命令行提示与操作如下：

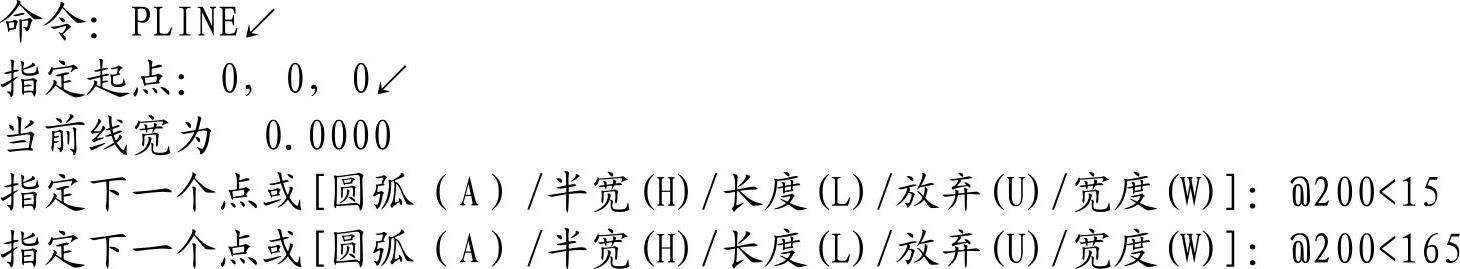

2.单击“绘图”工具栏中的“多段线”按钮，绘制多段线。命令行提示与操作如下：

重复上述步骤，结果如图10-21所示。

3.单击“绘图”工具栏中的“圆”按钮，指定多段线的起点为圆心，半径为20，结果如图10-22所示。

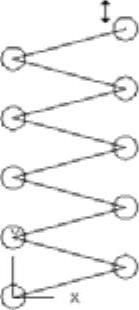

4.单击“修改”工具栏中的“复制”按钮，复制圆。结果如图10-23所示。重复上述步骤，结果如图10-24所示。

图10-21 绘制步骤

图10-22 绘制步骤

图10-23 绘制步骤

图10-24 绘制步骤(www.chuimin.cn)

5.单击“绘图”工具栏中的“直线”按钮，绘制线段。直线的起点为第一条多段线的中点，终点的坐标为（@50＜105），重复上述步骤，结果如图10-25所示。

6.同样作线段。以直线的起点为第一条多段线的中点，终点的坐标为（@50＜75），重复上述步骤，结果如图10-26所示。

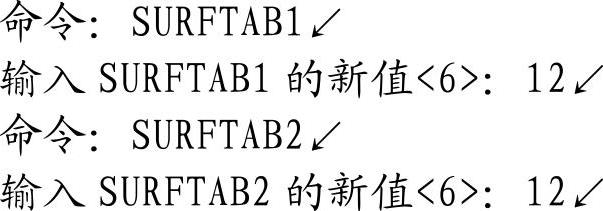

7.利用“SURFTAB1”和“SURFTAB2”命令修改线条密度。命令行提示与操作如下：

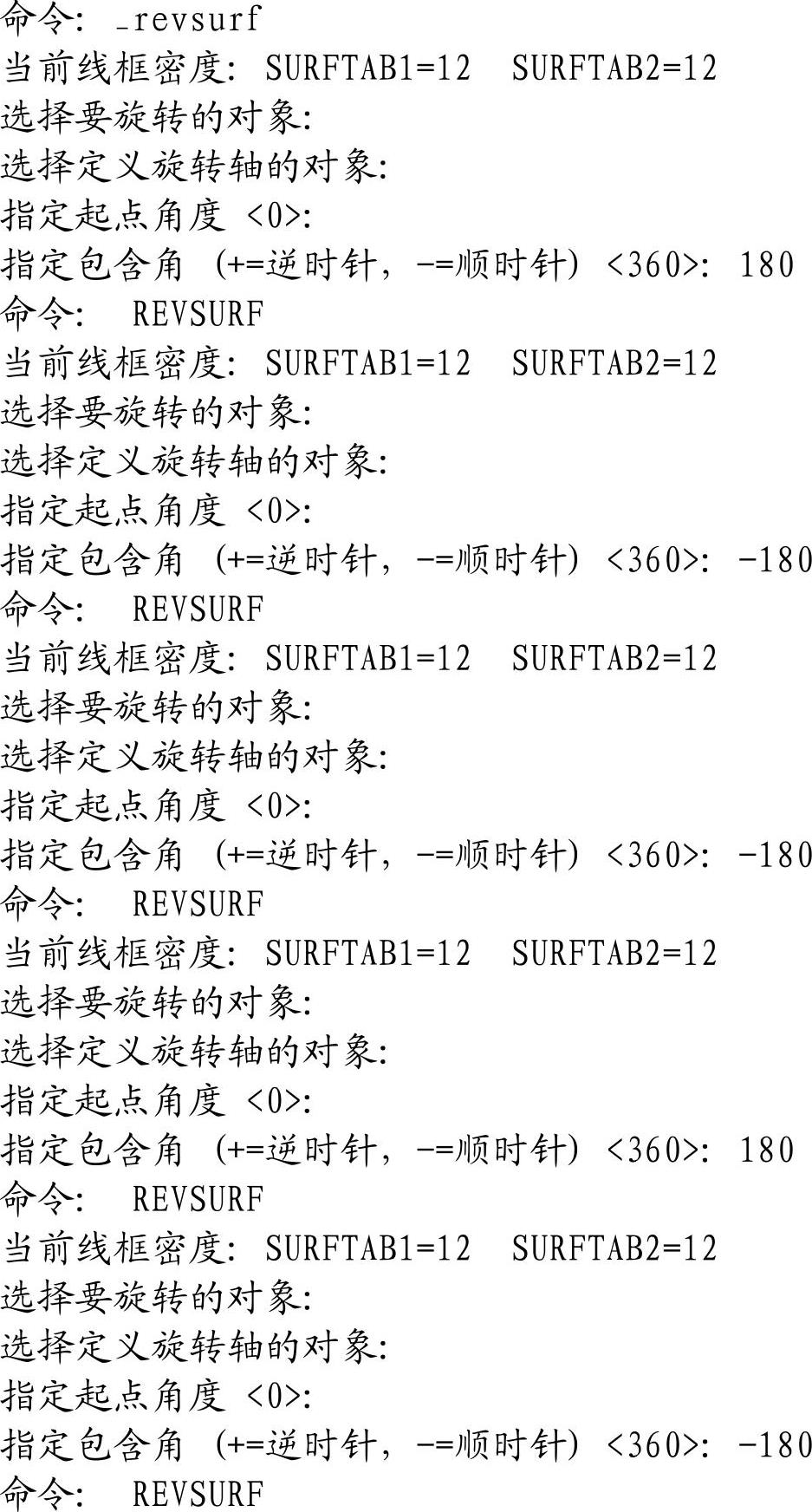

8.选择菜单栏中的“绘图”→“建模”→“网格”→“旋转网格”命令，旋转上述圆。结果如图10-27所示。重复上述步骤，结果如图10-28所示。命令行提示与操作如下：

9.切换到西南视图。选择菜单栏中“视图”→“三维视图”→“西南等轴测”命令。

图10-25 绘制步骤

图10-26 绘制步骤

图10-27 绘制步骤

10.擦去多余线条。单击“修改”工具栏中的“删除”按钮，删去多余的线条。

11.选择菜单栏中的“视图”→“消隐”命令，在命令行输入HIDE命令对图形消隐，最终结果如图10-29所示。

图10-28绘制步骤

图10-29 绘制结果
