【摘要】:本节根据日光灯调光器电路的原理图,将前面绘制好的实体符号插入到结构线路图合适的位置上。由于在单独绘制实体符号的时候,符号大小以方便看清楚为标准,所以插入到结构线路中时,可能会出现不协调,这时可以根据实际需要调用“缩放”功能来及时调整。下面将选择几个典型的实体符号插入结构线路图,来介绍具体的操作步骤。

本节根据日光灯调光器电路的原理图,将前面绘制好的实体符号插入到结构线路图合适的位置上。由于在单独绘制实体符号的时候,符号大小以方便看清楚为标准,所以插入到结构线路中时,可能会出现不协调,这时可以根据实际需要调用“缩放”功能来及时调整。在插入实体符号的过程中,结合“对象捕捉”“对象追踪”或“正交”等功能,选择合适的插入点。下面将选择几个典型的实体符号插入结构线路图,来介绍具体的操作步骤。

1.移动镇流器。将前面绘制的如图9-107所示的镇流器移动到如图9-108所示的导线AG合适的位置上。


图9-107 镇流器


图9-108 导线AG

(1)单击“修改”工具栏中的“移动”按钮978-7-111-45924-8-Chapter09-178.jpg,在“对象捕捉”绘图方式下,关闭“正交”功能,捕捉如图9-107所示的A3点,拖动图形,选择导线AG的左端点A作为图形的插入点,插入结果如图9-109所示。

(2)单击“修改”工具栏中的“移动”按钮978-7-111-45924-8-Chapter09-179.jpg,在“正交”绘图方式下,捕捉镇流器的端点A3作为移动基点,继续向右移动图形到合适的位置,移动结果如图9-110所示。


图9-109 插入结果


图9-110 继续移动图形

(3)单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter09-182.jpg,将如图9-110所示的图形进行修剪,修剪结果如图9-111所示。


图9-111 修剪图形

2.移动二极管。

(1)将前面绘制的如图9-112所示的二极管移动到如图9-113所示的结构图的四边形中。


图9-112 二极管


图9-113 四边形

(2)单击“修改”工具栏中的“移动”按钮978-7-111-45924-8-Chapter09-186.jpg,在“对象捕捉”绘图方式下,关闭“正交”功能,捕捉接近二极管的等边三角形中心的位置作为移动基点,将二极管移动到四边形中央,移动结果如图9-114所示。


图9-114 移动二极管

3.移动滑动变阻器。将如图9-115所示的滑动变阻器移动到如图9-116所示的两条导线NLNO上。

(1)单击“修改”工具栏中的“旋转”按钮978-7-111-45924-8-Chapter09-188.jpg,在“对象捕捉”绘图方式下,捕捉滑动变阻器的端点B1作为旋转基点,将其旋转270°(也就是-90°),结果如图9-117所示。

(2)单击“修改”工具栏中的“移动”按钮978-7-111-45924-8-Chapter09-189.jpg,选择滑动变阻器作为移动对象,捕捉端点B1作为移动基点,将图形拖到导线处,捕捉导线端点N作为图形的插入点,结果如图9-118所示。


图9-115 滑动变阻器


图9-116 导线

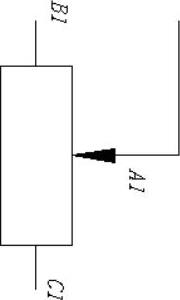

图9-117 旋转滑动变阻器

(3)单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter09-193.jpg,将图形进行适当的修剪,修剪结果如图9-119所示。

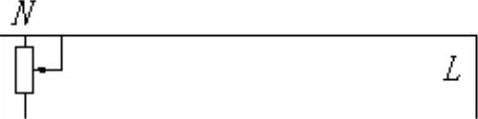

图9-118 插入图形

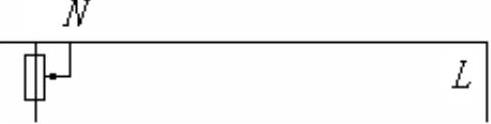

图9-119 修剪图形

其他的符号图形同样可以按照类似上面的方法进行平移、修剪,这里就不再一一列举了。将所有电气符号插入到线路结构图中,结果如图9-120所示。


图9-120 插入各图形符号到线路结构图中

注意图9-120中各导线之间的交叉点处并没有表明是实心还是空心,这对读图也是一项很大的障碍。根据日光灯调节器的工作原理,在适当的交叉点处加上实心圆。加上实心交点后的图形如图9-121所示。


图9-121 加入实心交点后的图形
