1.绘制熔断器。

（1）单击“绘图”工具栏中的“矩形”按钮，绘制一个长为10、宽为5的矩形。

（2）单击“修改”工具栏中的“分解”按钮，将矩形分解成为直线，如图9-66所示。

（3）在“对象捕捉”绘图方式下，单击“绘图”工具栏中的“直线”按钮，捕捉直线2和4的中点作为直线的起点和终点，如图9-67所示。

图9-66 绘制并分解矩形

图9-67 绘制直线

（4）选择菜单栏中的“修改”→“拉长”命令，将直线5分别向左和向右拉长5，如图9-68所示，完成熔断器的绘制。

2.绘制开关。

（1）单击“绘图”工具栏中的“直线”按钮，绘制一条长为5的直线1。重复“直线”命令，在“对象捕捉”绘图方式下，捕捉直线1的右端点作为新绘制直线的左端点，绘制长度为5的直线2，采用相同的方法绘制长度为5的直线3，结果如图9-69所示。

图9-68 拉长直线

图9-69 绘制三段直线

（2）单击“修改”工具栏中的“旋转”按钮，在“对象捕捉”绘图方式下，关闭“正交”功能，捕捉直线2的右端点，输入旋转的角度为30°，得到如图9-70所示的图形，完成开关符号的绘制。

3.绘制镇流器。

（1）单击“绘图”工具栏中的“圆”按钮，在适当的位置绘制一个半径为2.5的圆，如图9-71所示。

图9-70 绘成开关

图9-71 绘制圆

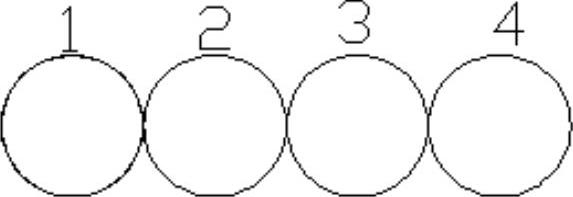

（2）单击“修改”工具栏中的“矩形阵列”按钮，将上步绘制的圆进行矩形阵列，设置“行数”为1，“列数”为4，“行间距”设置为0，“列间距”设置为5，“阵列角度”为0，单击“确定”按钮，阵列结果如图9-72所示。

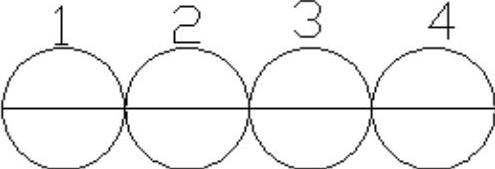

（3）单击“绘图”工具栏中的“直线”按钮，在“对象捕捉”绘图方式下，捕捉圆1和圆4的圆心作为直线的起点和终点，绘制出水平直线，结果如图9-73所示。

图9-72 绘制阵列圆

图9-73 绘制水平直线

（4）选择菜单栏中的“修改”→“拉长”命令，将水平直线分别向左和向右拉长2.5，结果如图9-74所示。

（5）单击“修改”工具栏中的“分解”按钮，将阵列圆分解成单独的圆。单击“修改”工具栏中的“修剪”按钮，以水平直线为修剪边，对圆进行修剪，结果如图9-75所示。

图9-74 拉长直线

图9-75 修剪图形

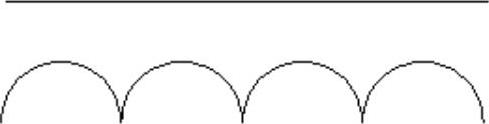

（6）单击“修改”工具栏中的“移动”按钮，将水平直线向上平移5，如图9-76所示，完成镇流器的绘制。

图9-76 镇流器

4.绘制日光灯管和起辉器。

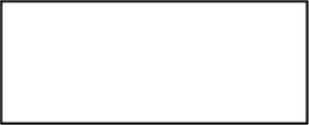

（1）单击“绘图”工具栏中的“矩形”按钮，绘制一个长为30、宽为6的矩形，如图9-77所示。

（2）单击“绘图”工具栏中的“直线”按钮，在“正交”和“对象追踪”绘图方式下，捕捉矩形左侧边上的中点作为直线的起点，向右边绘制一条长为35的水平直线，如图9-78所示。

图9-77 绘制矩形

（3）选择菜单栏中的“修改”→“拉长”命令，将上步绘制的水平直线向右拉长5，在“对象捕捉”绘图方式下，捕捉水平直线的左端点，将直线向左拉长5，结果如图9-79所示。

图9-78 绘制水平直线

图9-79 拉长水平直线

（4）单击“修改”工具栏中的“偏移”按钮，将拉伸后的水平直线分别向上、向下偏移2，如图9-80所示。

（5）单击“修改”工具栏中的“修剪”按钮，选择矩形作为修剪边，对两条水平直线进行修剪，修剪结果如图9-81所示。

图9-80 偏移水平直线

图9-81修剪水平直线

（6）单击“绘图”工具栏中的“多段线”按钮，在“对象捕捉”绘图方式下，捕捉图9-82中的B1点作为多段线的起点，捕捉D1作为多段线的终点，绘制多段线，使得B1E1=20，E1F1=40，F1D1=20，结果如图9-82所示。

（7）绘制圆并输入文字。单击“绘图”工具栏中的“圆”按钮，绘制一个半径为5的圆。单击“绘图”工具栏中的“多行文字”按钮，在圆中心输入文字“S”，结果如图9-83所示。

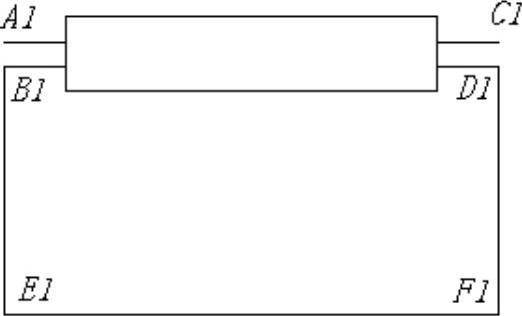

图9-82 绘制多段线

图9-83 绘制圆并输入文字

（8）单击“修改”工具栏中的“移动”按钮，在“对象捕捉”绘图方式下，关闭“正交”功能，选择如图9-83所示的图形作为移动对象，按Enter键，命令行中提示选择移动基点，捕捉圆心作为移动基点，并捕捉线段E1F1的中点作为移动插入点，平移结果如图9-84所示。

（9）单击“修改”工具栏中的“修剪”按钮，选择如图9-83所示的图形中的圆作为剪切边，对直线E1F1进行修剪，修剪结果如图9-85所示，完成日光灯管和起辉器的绘制。

图9-84 平移图形

图9-85 日光灯管和起辉器

5.绘制电感线圈。

（1）单击“绘图”工具栏中的“圆”按钮，在适的当位置，绘制一个半径为2.5的圆。

（2）单击“修改”工具栏中的“矩形阵列”按钮，将上步绘制的圆进行矩形阵列，设置“行数”为1，“列数”为4，“行偏移”为0，“列偏移”为5，阵列结果如图9-86所示。(www.chuimin.cn)

（3）单击“绘图”工具栏中的“直线”按钮，在“对象捕捉”绘图方式下，捕捉圆1和圆4的圆心作为直线的起点和终点，绘制出水平直线，绘制结果如图9-87所示。

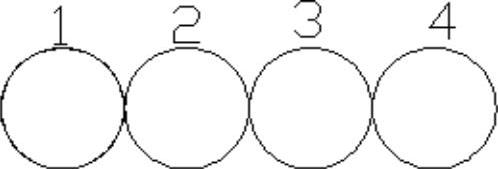

图9-86 绘制并阵列圆

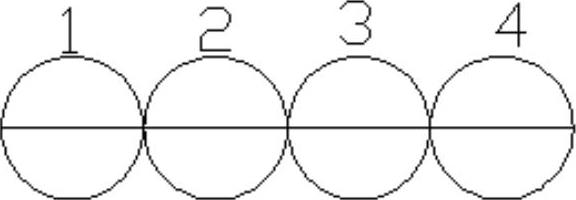

图9-87 绘制圆心连接线

（4）选择菜单栏中的“修改”→“拉长”命令，将直线分别向左和向右拉长2.5，结果如图9-88所示。

（5）单击“修改”工具栏中的“修剪”按钮，以直线为修剪边，对圆进行修剪，然后删除直线，如图9-89所示，完成电感线圈的绘制。

图9-88 拉长直线

图9-89 电感线圈

6.绘制电阻。

（1）单击“绘图”工具栏中的“矩形”按钮，绘制一个长为10、宽为4的矩形，如图9-90所示。

（2）单击“绘图”工具栏中的“直线”按钮，在“对象捕捉”绘图方式下，分别捕捉矩形左、右两侧边的中点作为直线的起点和终点，绘制结果如图9-91所示。

图9-90 绘制矩形

图9-91 绘制直线

（3）选择菜单栏中的“修改”→“拉长”命令，将上步绘制的直线分别向左和向右拉长2.5，结果如图9-92所示。

（4）单击“修改”工具栏中的“修剪”按钮，选择矩形为修剪边，对水平直线进行修剪，修剪结果如图9-93所示，完成电阻符号的绘制。

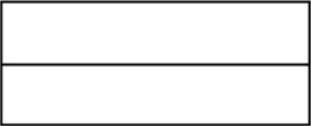

图9-92 拉长直线

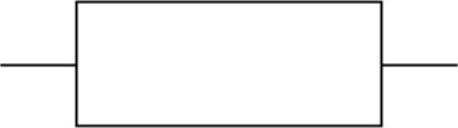

图9-93 电阻

7.绘制电容。

（1）单击“绘图”工具栏中的“直线”按钮，在“正交”绘图方式下，绘制一条长度为10的水平直线。

（2）单击“修改”工具栏中的“偏移”按钮，将上步绘制的直线向下偏移4，偏移结果如图9-94所示。

（3）单击“绘图”工具栏中的“直线”按钮，在“对象捕捉”绘图方式下，分别捕捉两条水平直线的中点作为要绘制的竖直直线的起点和终点，绘制结果如图9-95所示。

图9-94 绘制并偏移直线

图9-95 绘制竖直直线

（4）选择菜单栏中的“修改”→“拉长”命令，将上步绘制的竖直直线分别向上和向下拉长2.5，如图9-96所示。

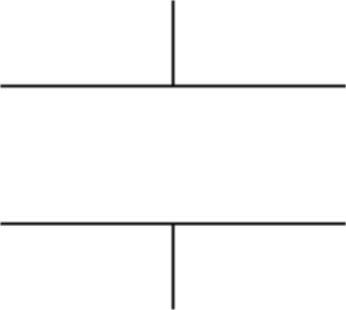

（5）单击“修改”工具栏中的“修剪”按钮，选择两条水平直线作为修剪边，对竖直直线进行修剪，修剪结果如图9-97所示，完成电容符号的绘制。

8.绘制二极管。

（1）单击“绘图”工具栏中的“多边形”按钮，绘制一个等边三角形，将内接圆的半径设置为5，如图9-98所示。

（2）单击“修改”工具栏中的“旋转”按钮，以顶点B为旋转中心点逆时针旋转30°，旋转结果如图9-99所示。

图9-96 拉长直线

图9-97 电容

图9-98 绘制等边三角形

图9-99 旋转等边三角形

（3）单击“绘图”工具栏中的“直线”按钮，在“对象捕捉”绘图方式下，捕捉线段AB的中点和C点作为水平直线的起点和终点，结果如图9-100所示。

（4）选择菜单栏中的“修改”→“拉长”命令，将上步绘制的水平直线分别向左和向右拉长5，结果如图9-101所示。

图9-100 绘制水平直线

图9-101 拉长直线

（5）单击“绘图”工具栏中的“直线”按钮，在“正交”绘图方式下，捕捉右侧顶点作为直线的起点，向上绘制一条长为4的竖直直线。单击“修改”工具栏中的“镜像”按钮，以水平直线为镜像线，将刚才绘制的竖直直线进行镜像操作，结果如图9-102所示，完成二极管的绘制。

9.绘制滑动变阻器。

（1）单击“修改”工具栏中的“复制”按钮，将图9-93中绘制好的电阻复制一份，如图9-103所示。

（2）单击“绘图”工具栏中的“多段线”按钮，在“对象捕捉”绘图方式下，捕捉矩形上侧边的中点作为多线段的起点，绘制如图9-104所示的多段线。

（3）单击“绘图”工具栏中的“插入块”按钮，弹出“插入”的对话框，如图9-105所示。单击在“名称”右侧的“浏览”按钮，选择随书光盘中的“源文件/第6章/箭头”图块，单击“确定”按钮。捕捉如图9-104所示的A1点作为“箭头”块的插入点，然后输入箭头旋转的角度为270°，如图9-106所示完成滑动变阻器的绘制。

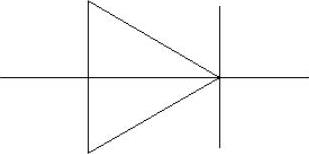

图9-102 二极管

图9-103 复制电阻

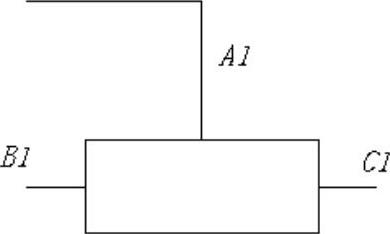

图9-104 绘制多段线

图9-105 “插入”对话框

图9-106 滑动变阻器
