AutoCAD2014中文版-图纸空间图形一键导出
【摘要】：从“图纸”空间输出图形时，根据打印的需要进行相关参数的设置，首先应在“页面设置”对话框中指定图纸的尺寸。在“布局1”选项卡上右击，在打开的快捷菜单中选择“页面设置管理器”命令。图9-45 切换到“布局1”选项打开“页面设置管理器”对话框，如图9-46所示。在布局空间里，还可以先绘制完图样，然后将图框与标题栏都以“块”的形式插入到布局中，组成一份完整的技术图样。
从“图纸”空间输出图形时，根据打印的需要进行相关参数的设置，首先应在“页面设置”对话框中指定图纸的尺寸。
【操作步骤】
（1）打开需要打印的图形文件，将视图空间切换到“布局1”，如图9-45所示。在“布局1”选项卡上右击，在打开的快捷菜单中选择“页面设置管理器”命令。
图9-45 切换到“布局1”选项
（2）打开“页面设置管理器”对话框，如图9-46所示。单击“新建”按钮，打开“新建页面设置”对话框。
（3）在“新建页面设置”对话框的“新页面设置名”文本框中输入“零件图”，如图9-47所示。
图9-46 “页面设置管理器”对话框
图9-47 创建“零件图”新页面

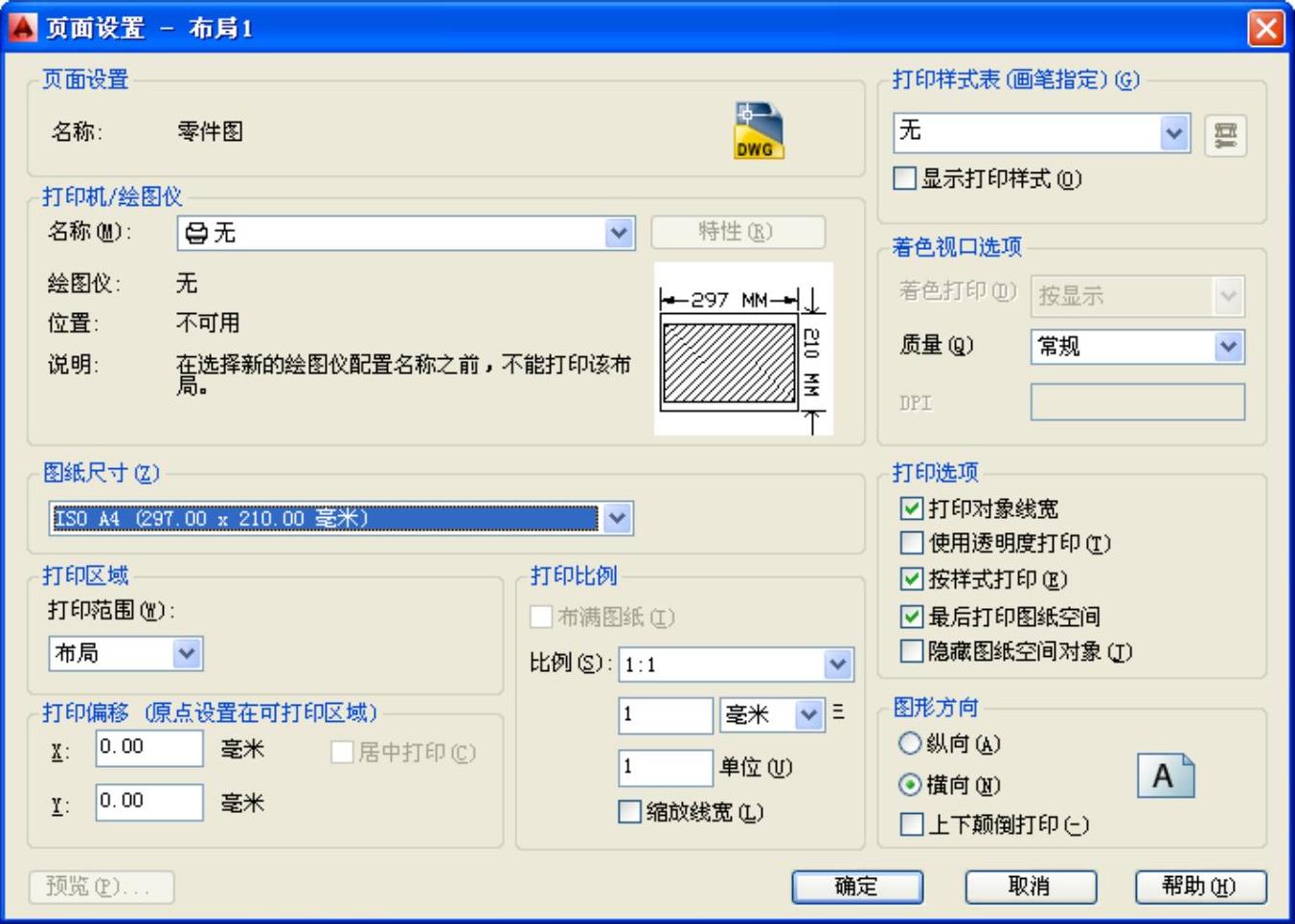

（4）单击“确定”按钮，打开“页面设置-布局1”对话框，根据打印的需要进行相关参数的设置，如图9-48所示。
图9-48 “页面设置-布局1”对话框(www.chuimin.cn)

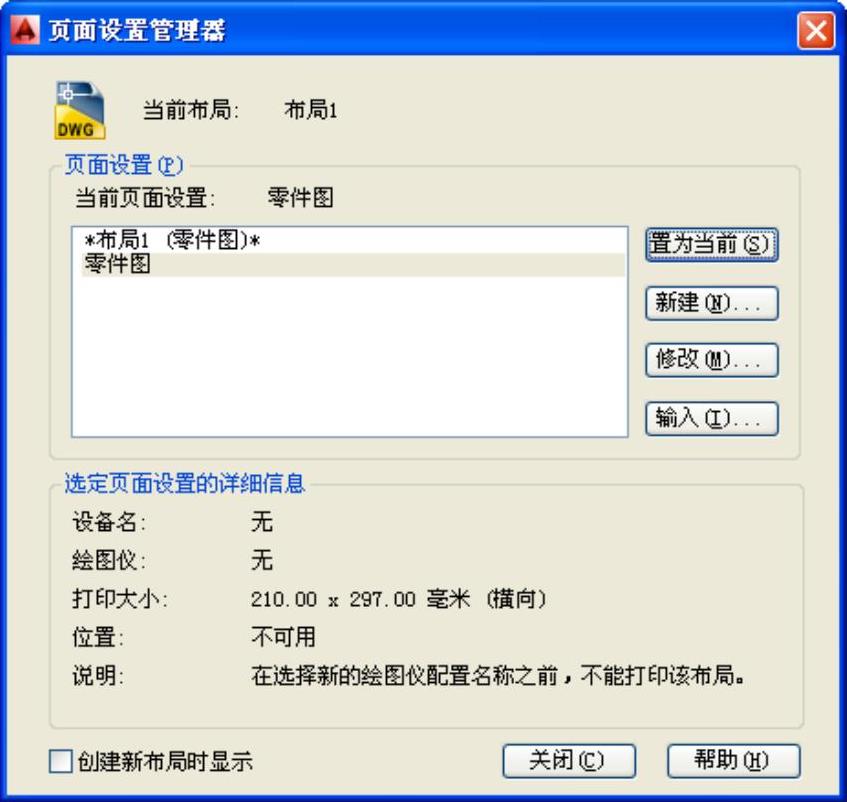

（5）设置完成后，单击“确定”按钮，返回到“页面设置管理器”对话框。在“页面设置”列表框中选择“零件图”选项，单击“置为当前”按钮，将其置为当前布局，如图9-49所示。

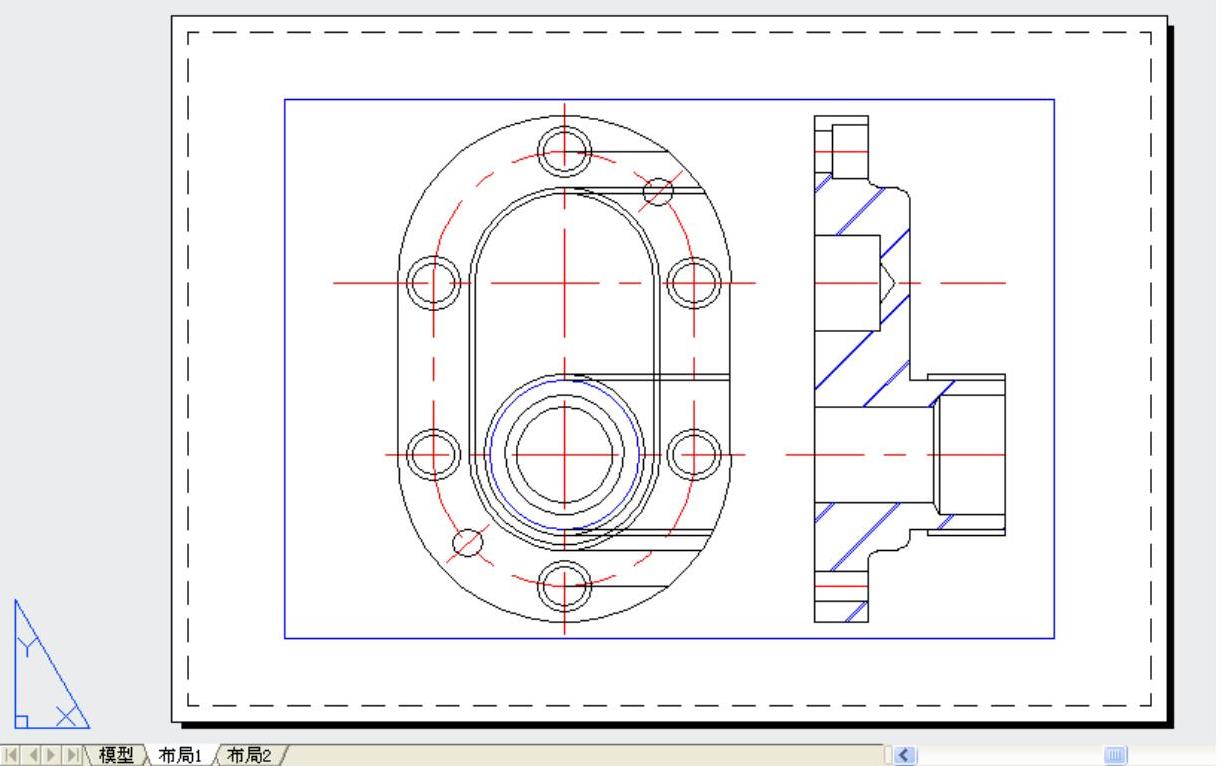

（6）单击“关闭”按钮，完成“零件图”布局的创建，如图9-50所示。
（7）单击“标准”工具栏中的“打印”按钮

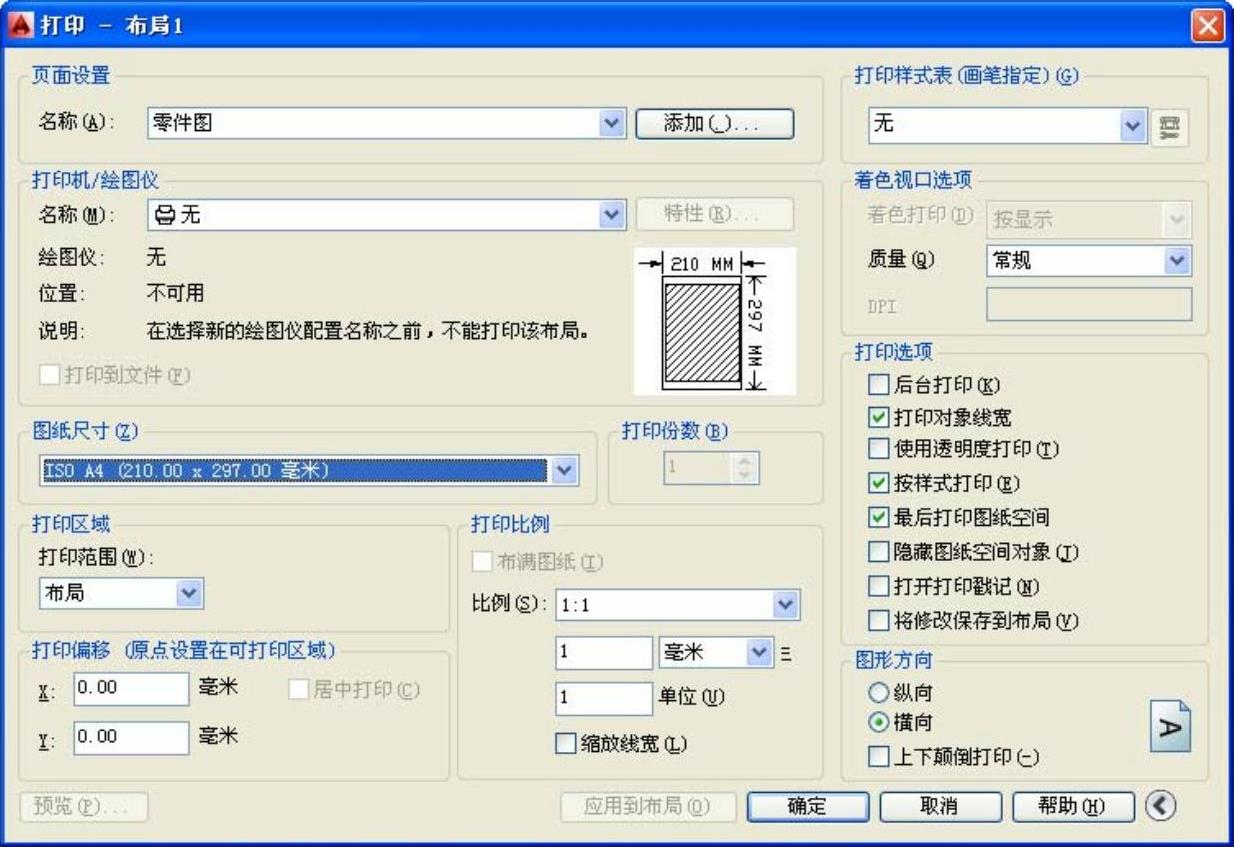

，打开“打印-布局1”对话框，如图9-51所示，不需要重新设置，单击左下方的“预览”按钮，打印预览效果如图9-52所示。
图9-49 将“零件图”布局置为当前
图9-50 完成“零件图”布局的创建
（8）如果满意其效果，在预览窗口中右击，选择快捷菜单中的“打印”命令，完成一张零件图的打印。
在布局空间里，还可以先绘制完图样，然后将图框与标题栏都以“块”的形式插入到布局中，组成一份完整的技术图样。
图9-51 “打印-布局1”对话框

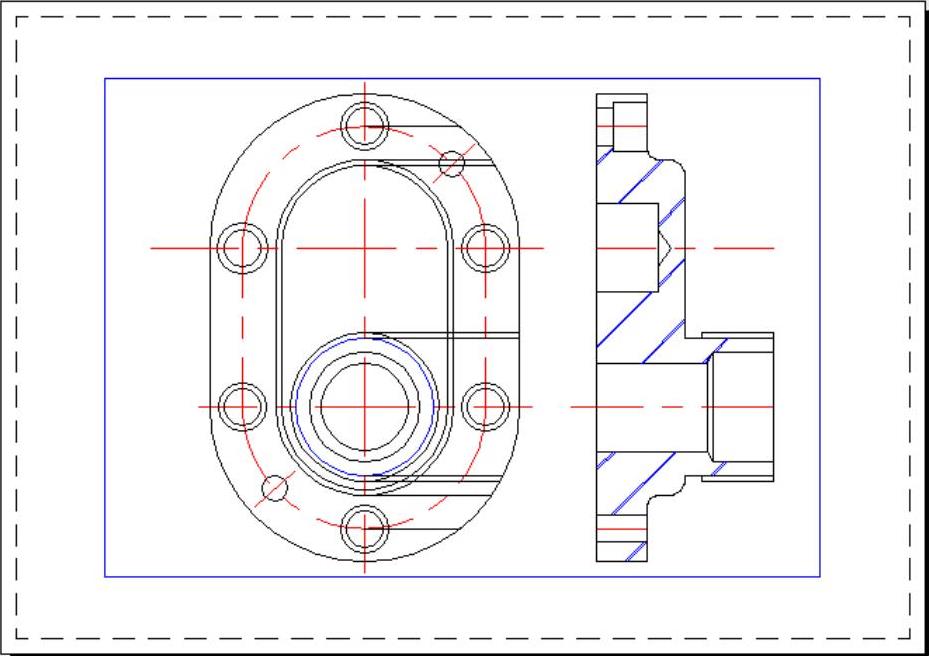

图9-52 打印预览效果
