页面设置可以对打印设备和其他影响最终输出的外观和格式进行设置,并将这些设置应用到其他布局中。在“模型”选项卡中完成图形的绘制之后,可以通过单击“布局”选项卡开始创建要打印的布局。页面设置中指定的各种设置和布局将一起存储在图形文件中,可以随时修改页面设置中的设置。
【执行方式】
命令行:PAGESETUP。
菜单栏:选择菜单栏中的“文件”→“页面设置管理器”命令。
快捷菜单:在“模型”空间或“布局”空间中,右击“模型”或“布局”选项卡,在打开的快捷菜单中选择“页面设置管理器”命令,如图9-39所示。

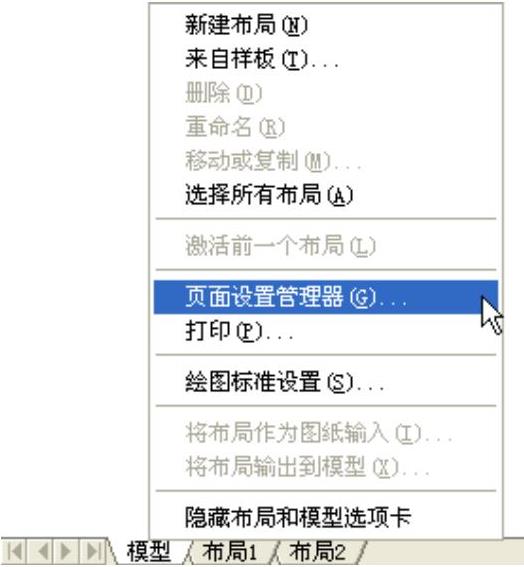

图9-39 选择“页面设置管理器”命令
【操作步骤】
(1)选择菜单栏中的“文件”→“页面设置管理器”命令,打开“页面设置管理器”对话框,如图9-40所示。在该对话框中,可以完成新建布局、修改原有布局、输入存在的布局和将某一布局置为当前等操作。
(2)在“页面设置管理器”对话框中,单击“新建”按钮,打开“新建页面设置”对话框,如图9-41所示。
(3)在“新页面设置名”文本框中输入新建页面的名称,如“机械图”,单击“确定”按钮,打开“页面设置-模型”对话框,如图9-42所示。
(4)在“页面设置-模型”对话框中,可以设置布局和打印设备并预览布局的结果。对于一个布局,可利用“页面设置-模型”对话框来完成其设置,虚线表示图纸中当前配置的图纸尺寸和绘图仪的可打印区域。设置完毕后,单击“确定”按钮。

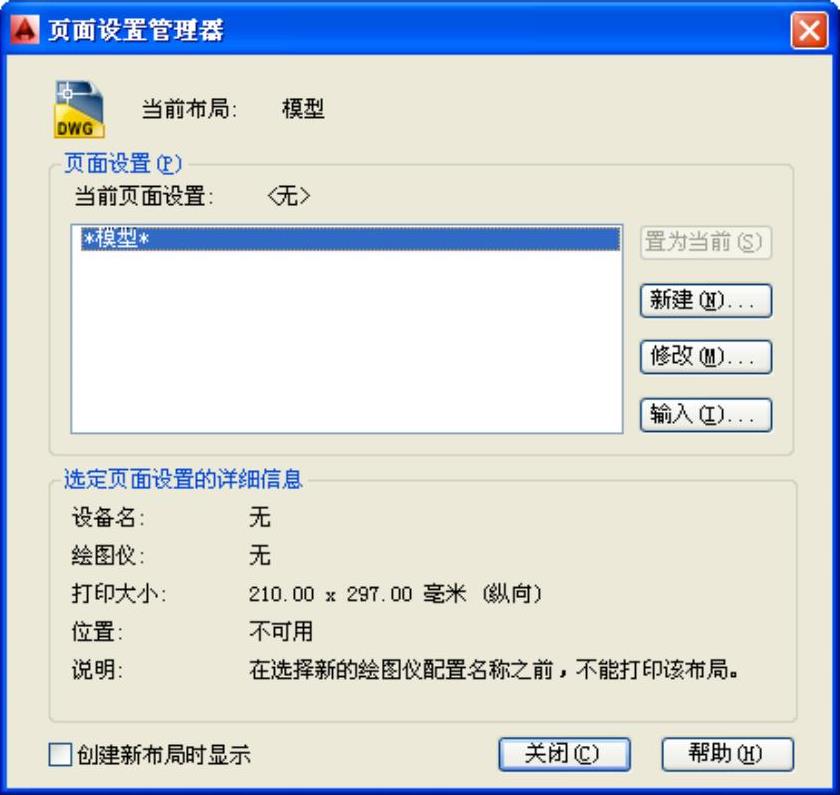

图9-40 “页面设置管理器”对话框
(www.chuimin.cn)

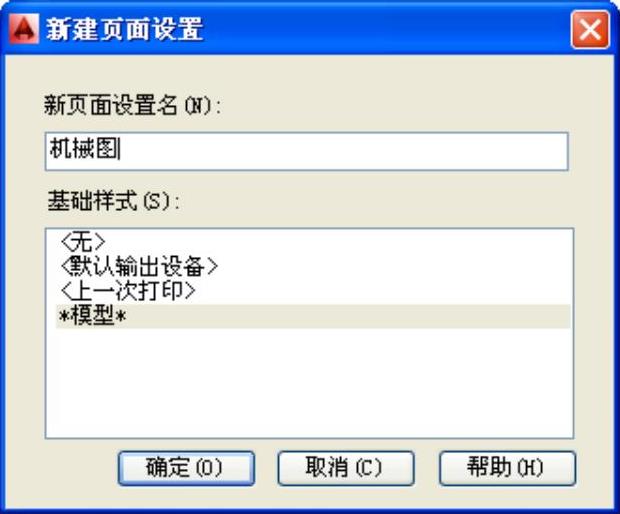

图9-41 “新建页面设置”对话框

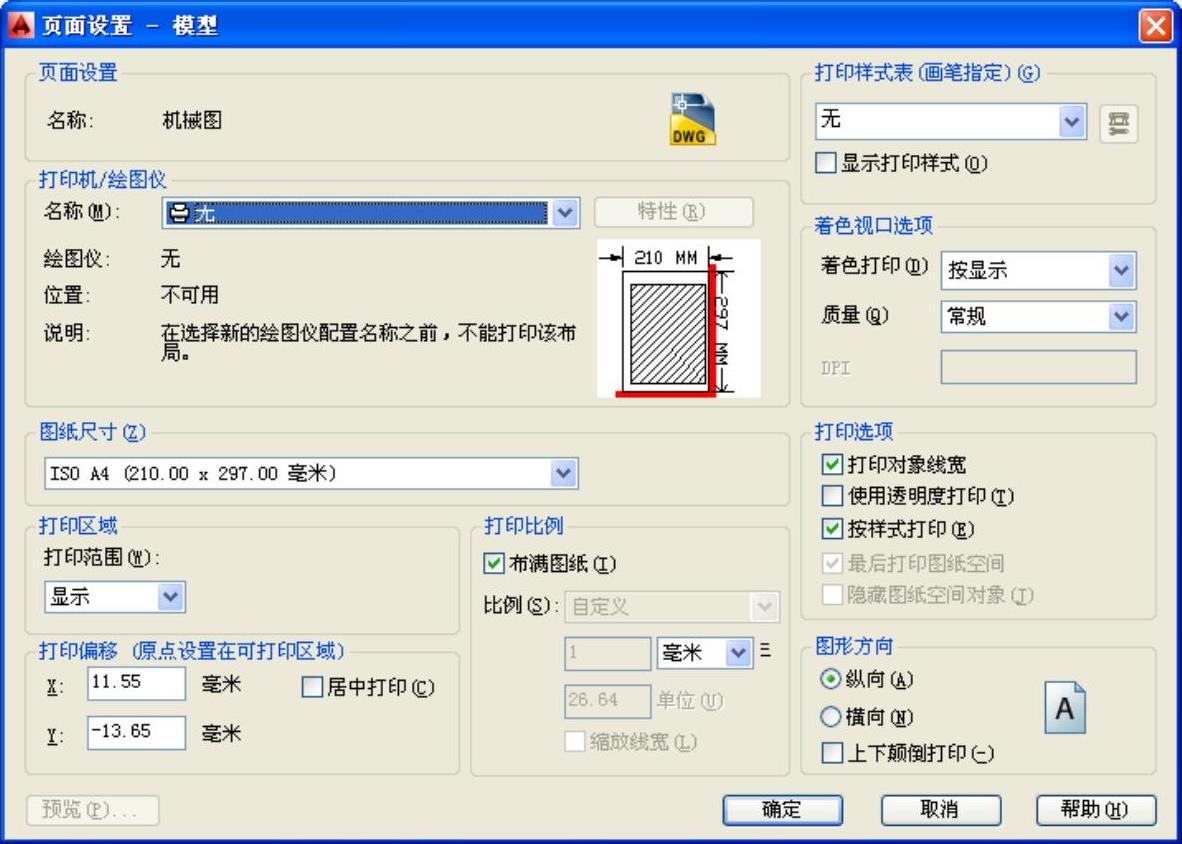

图9-42 “页面设置-模型”对话框
【选项说明】
“页面设置-模型”对话框中的各选项功能介绍如下:
(1)“打印机/绘图仪”选项组,用于选择打印机或绘图仪。在“名称”下拉列表框中,列出了所有可用的系统打印机和PC3文件,从中选择一种打印机,指定为当前已配置的系统打印设备,以打印输出布局图形。单击“特性”按钮,可打开“绘图仪配置编辑器”对话框。
(2)“图纸尺寸”选项组,用于选择图纸尺寸。其下拉列表中可用的图纸尺寸由当前为布局所选的打印设备确定。如果配置绘图仪进行光栅输出,则必须按像素指定输出尺寸。通过使用绘图仪配置编辑器可以添加存储在绘图仪配置(PC3)文件中的自定义图纸尺寸。如果使用系统打印机,则图纸尺寸由Windows控制面板中的默认纸张设置决定。为已配置的设备创建新布局时,默认图纸尺寸显示在“页面设置”对话框中。如果在“页面设置”对话框中修改了图纸尺寸,则在布局中保存的将是新图纸尺寸,而忽略绘图仪配置文件(PC3)中的图纸尺寸。
(3)“打印区域”选项组,用于指定图形实际打印的区域。在“打印范围”下拉列表框中有“显示”“窗口”“图形界限”3个选项。选择“窗口”选项,系统将关闭对话框返回到绘图区,这时通过指定区域的两个对角点或输入坐标值来确定一个矩形打印区域,然后再返回到“页面设置”对话框。
(4)“打印偏移”选项组,用于指定打印区域自图纸左下角的偏移。在布局中,指定打印区域的左下角默认在图纸边界的左下角点,也可以在X、Y文本框中输入一个正值或负值来偏移打印区域的原点。在X文本框中输入正值时,原点右移;在Y文本框中输入正值时,原点上移。在“模型”空间中,勾选“居中打印”复选框,系统将自动计算图形居中打印的偏移量,将图形打印在图纸的中间。
(5)“打印比例”选项组,用于控制图形单位与打印单位之间的相对尺寸。打印布局时的默认比例是1∶1,在“比例”下拉列表框中可以定义打印的精确比例,勾选“缩放线宽”复选框,将对有宽度的线也进行缩放。一般情况下,打印时,图形中的各实体按图层中指定的线宽来打印,不随打印比例缩放。在“模型”空间中打印时,默认设置为“布满图纸”。
(6)“打印样式表”选项组,用于指定当前赋予布局或视口的打印样式表。其“打印样式表”下拉列表框中显示了可赋予当前图形或布局的当前打印样式。如果要更改包含在打印样式表中的打印样式定义,则单击“编辑”按钮,打开“打印样式表编辑器”对话框,从中可修改选中的打印样式定义。
(7)“着色视口选项”选项组,用于确定若干用于打印着色和渲染视口的选项。可以指定每个视口的打印方式,并将该打印设置与图形一起保存。还可以从各种分辨率(最大为绘图仪分辨率)中进行选择,并将该分辨率设置与图形一起保存。
(8)“打印选项”选项组,用于确定线宽、打印样式及打印样式表等的相关属性。勾选“打印对象线宽”复选框,打印时系统将打印线宽;勾选“按样式打印”复选框,以使用在打印样式表中定义、赋予几何对象的打印样式来打印;勾选“隐藏图纸空间对象”复选框,不打印布局环境(图纸空间)对象的消隐线,即只打印消隐后的效果。
(9)“图形方向”选项组,用于设置打印时图形在图纸上的方向。点选“横向”单选钮,将横向打印图形,使图形的顶部在图纸的长边;点选“纵向”单选钮,将纵向打印,使图形的顶部在图纸的短边;勾选“上下颠倒打印”复选框,将使图形颠倒打印。
