图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的多个视图及创建图形标注和注释。

【执行方式】

命令行：LAYOUTWIZARD。

菜单栏：选择菜单栏中的“插入”→“布局”→“创建布局向导”命令。

【操作步骤】

（1）选择菜单栏中的“插入”→“布局”→“创建布局向导”命令，打开“创建布局-开始”对话框。在“输入新布局的名称”文本框中输入新布局名称，如图9-30所示。

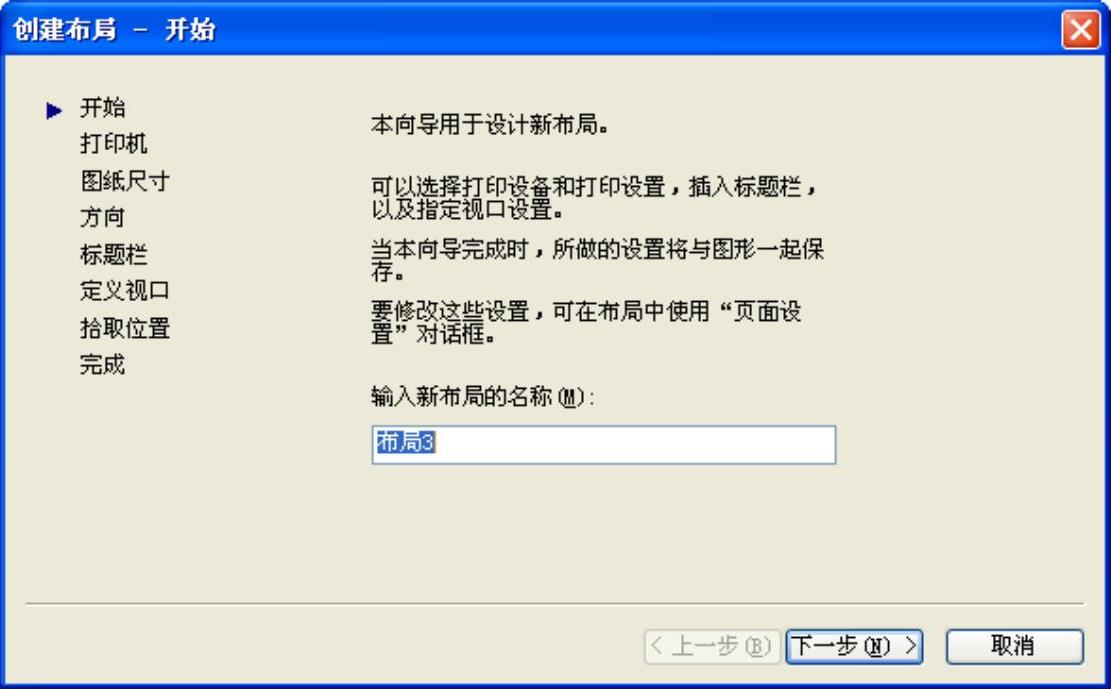

图9-30 “创建布局-开始”对话框

（2）单击“下一步”按钮，打开如图9-31所示的“创建布局-打印机”对话框。在该对话框中选择配置新布局“机械图”的绘图仪。

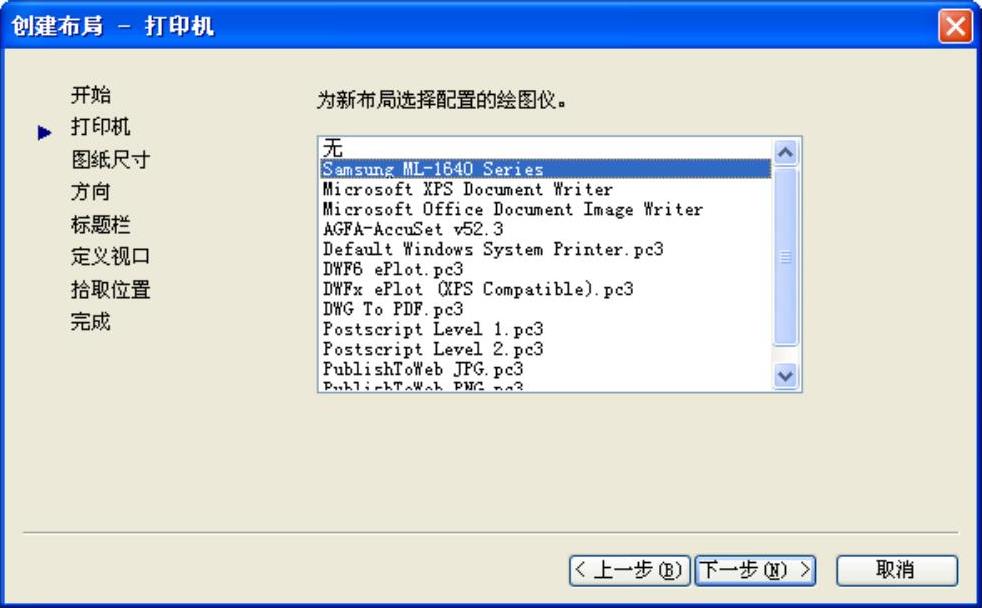

图9-31 “创建布局-打印机”对话框

（3）单击“下一步”按钮，打开如图9-32所示的“创建布局-图纸尺寸”对话框。

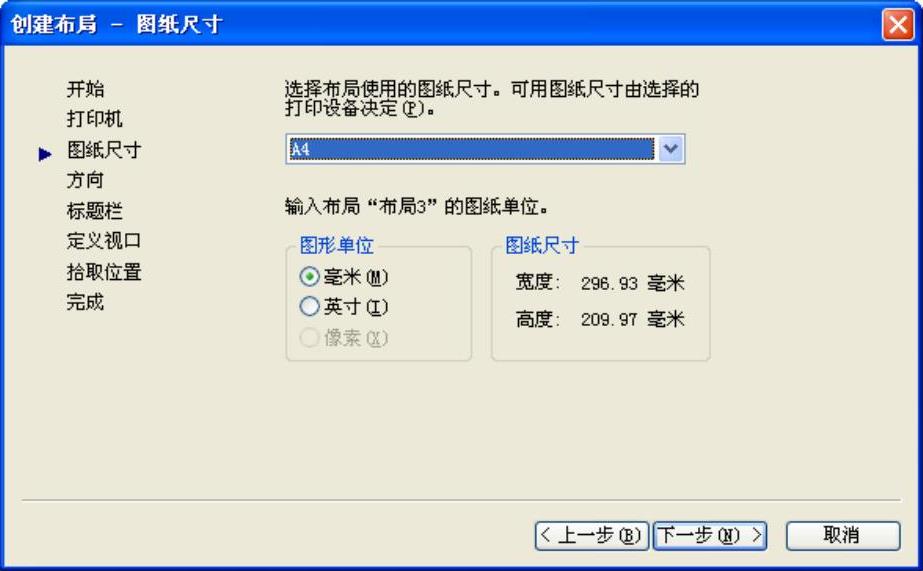

图9-32 “创建布局-图纸尺寸”对话框

该对话框用于选择打印图纸的大小和所用的单位。在对话框的“图纸尺寸”下拉列表框中列出了可用的各种格式的图纸，它由选择的打印设备决定，可从中选择一种格式。“图形单位”选项组用于控制输出图形的单位，可以选择“毫米”“英寸”或“像素”。点选“毫米”单选钮，即以毫米为单位，再选择图纸的大小，例如：“ISO A2（594.00毫米×420.00毫米）”。

（4）单击“下一步”按钮，打开如图9-33所示的“创建布局-方向”对话框。在该对话框中，点选“纵向”或“横向”单选钮，可设置图形在图纸上的布置方向。

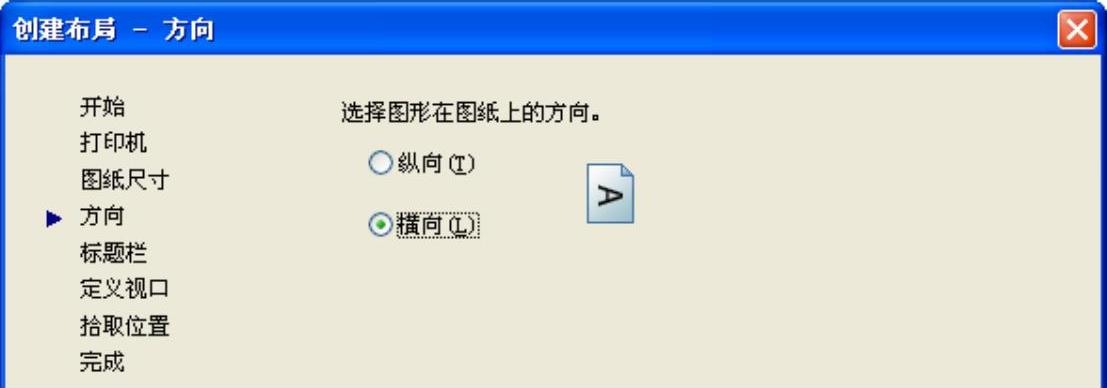

图9-33 “创建布局-方向”对话框

（5）单击“下一步”按钮，打开如图9-34所示的“创建布局-标题栏”对话框。(www.chuimin.cn)

在该对话框左边的列表框中列出了当前可用的图纸边框和标题栏样式，可从中选择一种，作为创建布局的图纸边框和标题栏样式，在对话框右边的预览框中将显示所选的样式。在对话框下面的“类型”选项组中，可以指定所选标题栏图形文件是作为“块”还是作为“外部参照”插入到当前图形中。一般情况下，在绘图时都已经绘制出了标题栏，所以此步中选择“无”即可。

图9-34 “创建布局-标题栏”对话框

（6）单击“下一步”按钮，打开如图9-35所示的“创建布局-定义视口”对话框。在该对话框中可以指定新创建的布局默认视口设置和比例等。其中，“视口设置”选项组用于设置当前布局，定义视口数；“视口比例”下拉列表框用于设置视口的比例。当点选“阵列”单选钮时，下面4个文本框变为可用，“行数”和“列数”两个文本框分别用于输入视口的行数和列数，“行间距”和“列间距”两个文本框分别用于输入视口的行间距和列间距。

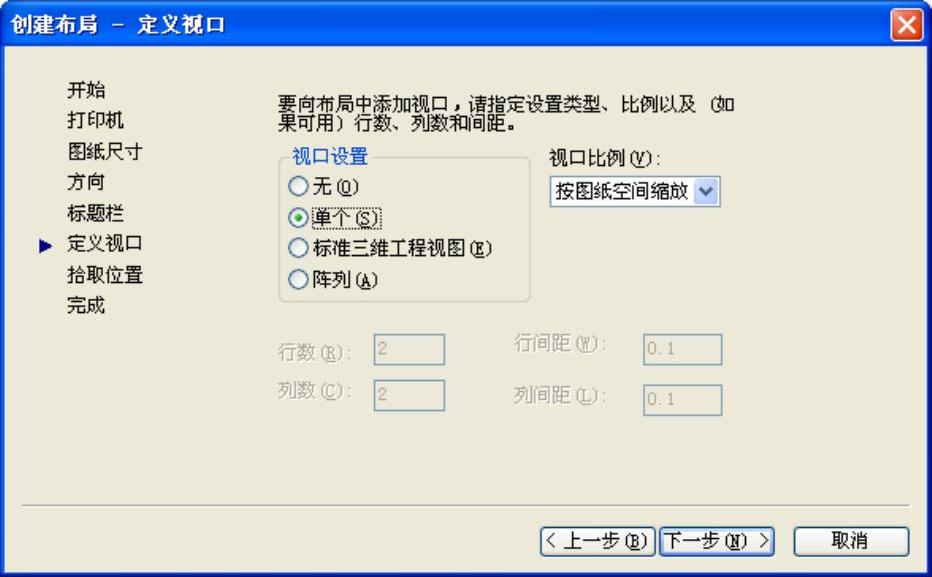

图9-35 “创建布局-定义视口”对话框

（7）单击“下一步”按钮，打开如图9-36所示的“创建布局-拾取位置”对话框。在该对话框中，单击“选择位置”按钮，系统将暂时关闭该对话框，返回到绘图区，从图形中指定视口配置的大小和位置。

（8）单击“下一步”按钮，打开如图9-37所示的“创建布局-完成”对话框。

图9-36 “创建布局-拾取位置”对话框

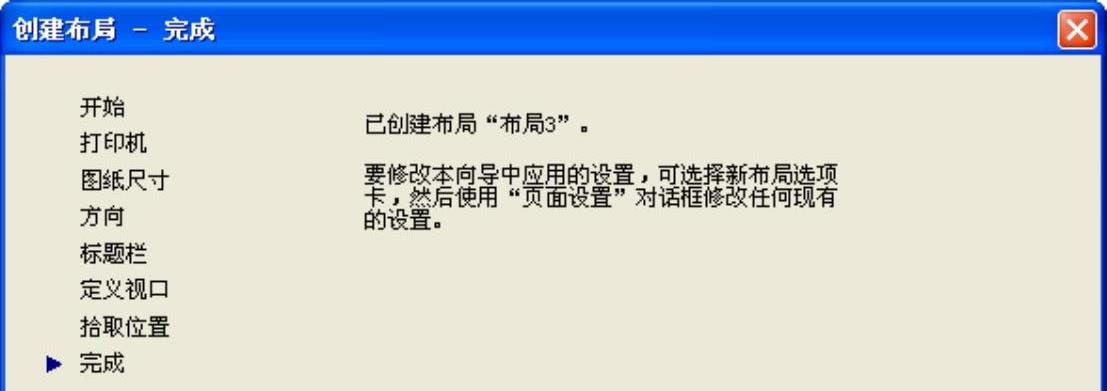

图9-37 “创建布局-完成”对话框

（9）单击“完成”按钮，完成新布局“机械零件图”的创建。系统自动返回到布局空间，显示新创建的布局“机械零件图”，如图9-38所示。

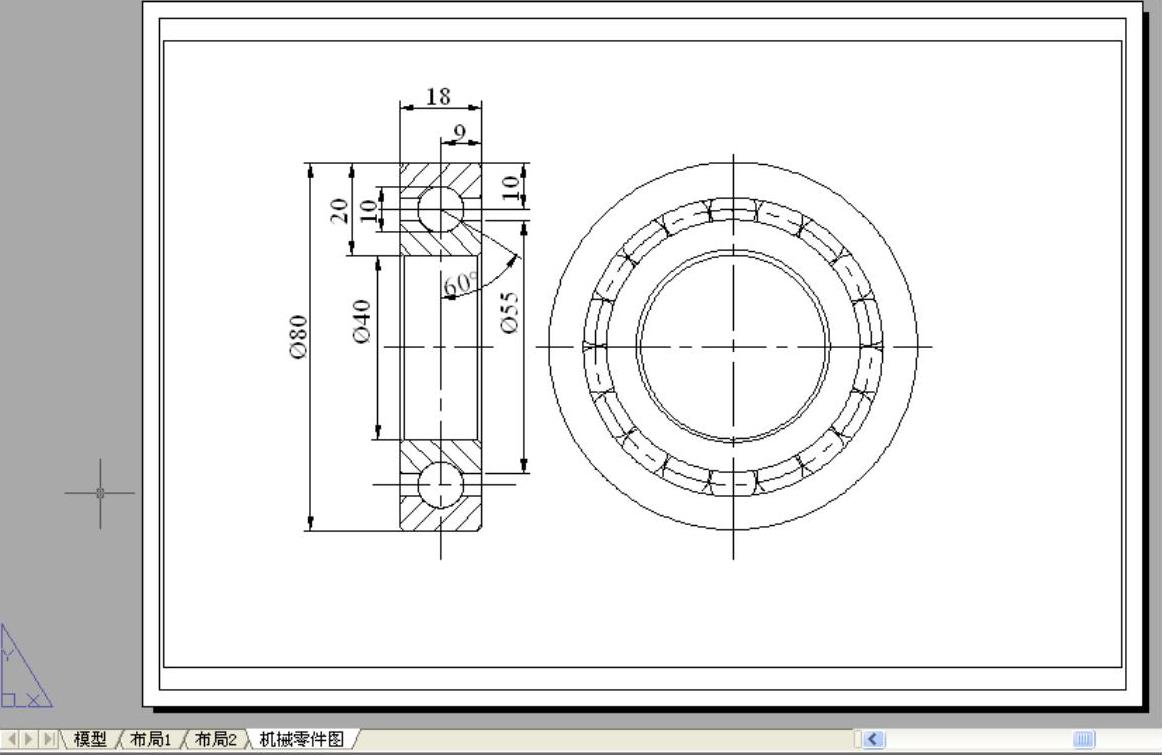

图9-38 完成“机械零件图”布局的创建

▲技巧与提示——输出图像时分辨率的设置

AutoCAD中图形显示比例较大时，圆和圆弧看起来由若干直线段组成，这并不影响打印结果，但在输出图像时，输出结果将与绘图区显示完全一致，因此，若发现有圆或圆弧显示为折线段时，应在输出图像前使用“viewers”命令，对屏幕的显示分辨率进行优化，使圆和圆弧看起来尽量光滑逼真。AutoCAD中输出的图像文件，其分辨率为屏幕分辨率，即72dpi。如果该文件用于其他程序仅供屏幕显示，则此分辨率已经合适。若最终要打印出来，就要在图像处理软件（如Photoshop）中将图像的分辨率提高，一般设置为300dpi即可。
