最常见的打印设备有打印机和绘图仪。在输出图样时，首先要添加和配置要使用的打印设备。

1.打开打印设备。

【执行方式】

命令行：PLOTTERMANAGER。

菜单栏：选择菜单栏中的“文件”→“绘图仪管理器”命令。

【操作步骤】

（1）选择菜单栏中的“工具”→“选项”命令，打开“选项”对话框。

（2）单击“打印和发布”选项卡，单击“添加或配置绘图仪”按钮，如图9-24所示。

图9-24 “打印和发布”选项卡

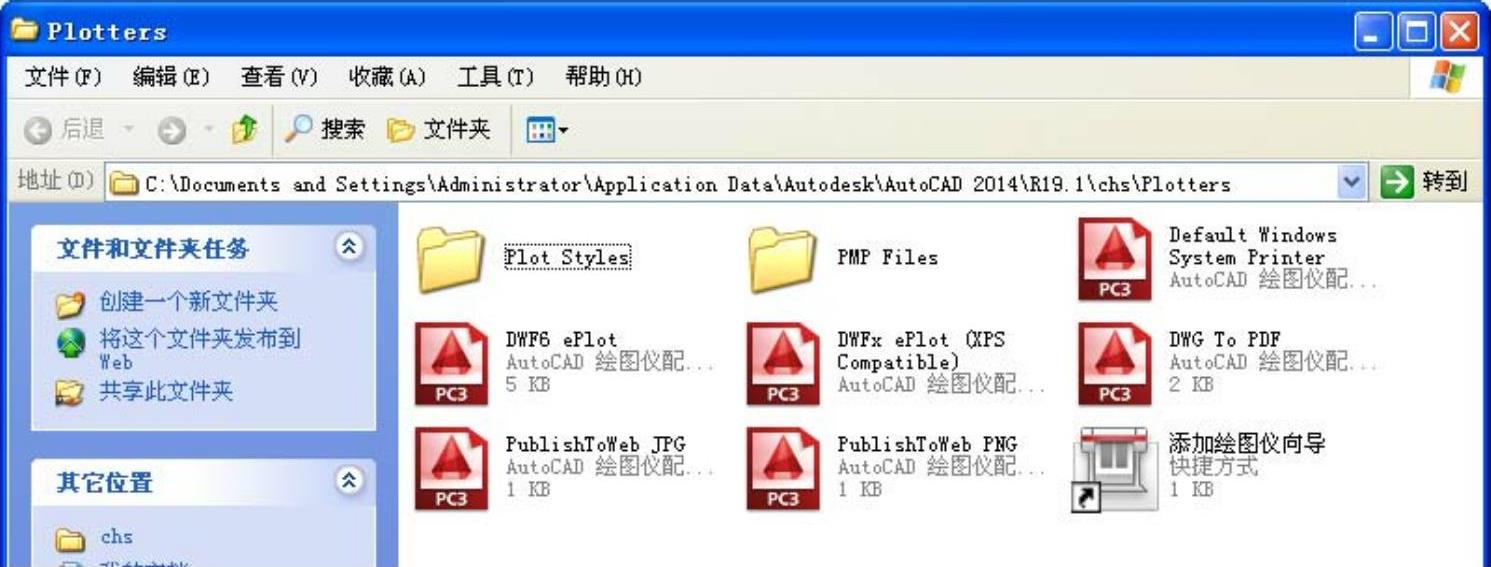

（3）系统打开“Plotters”对话框，如图9-25所示。

图9-25 “Plotters”对话框

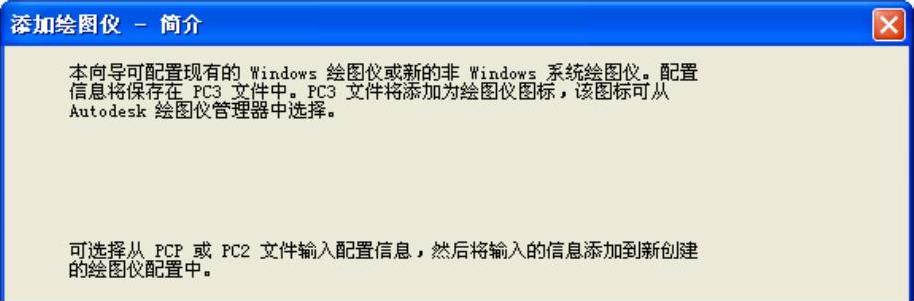

（4）要添加新的绘图仪器或打印机，可双击“Plotters”对话框中的“添加绘图仪向导”图标，打开“添加绘图仪-简介”对话框，如图9-26所示，按向导逐步完成添加。

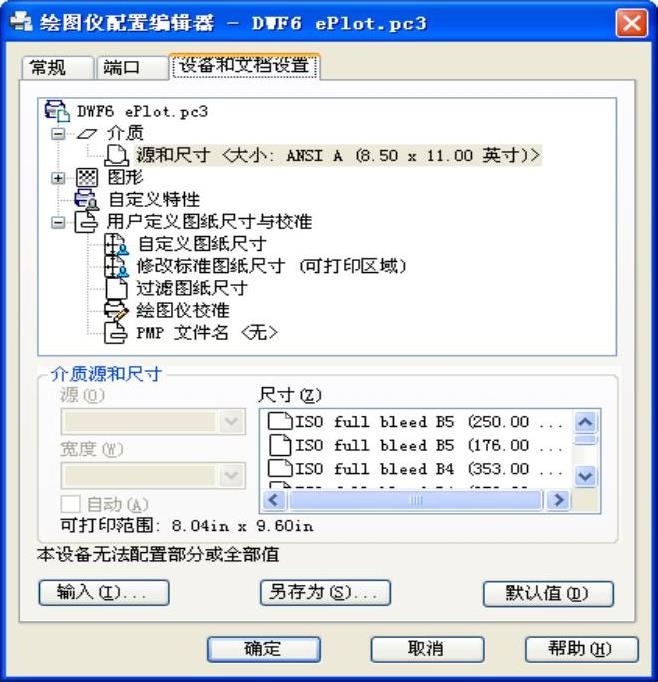

（5）双击“Plotters”对话框中的绘图仪配置图标，如“DWF6 ePlot.pc3”，打开“绘图仪配置编辑器”对话框，如图9-27所示，对绘图仪进行相关设置。

图9-26 “添加绘图仪-简介”对话框

图9-27 “绘图仪配置编辑器”对话框(www.chuimin.cn)

2.绘图仪配置编辑器。在“绘图仪配置编辑器”对话框中，有3个选项卡，可根据需要进行重新配置。

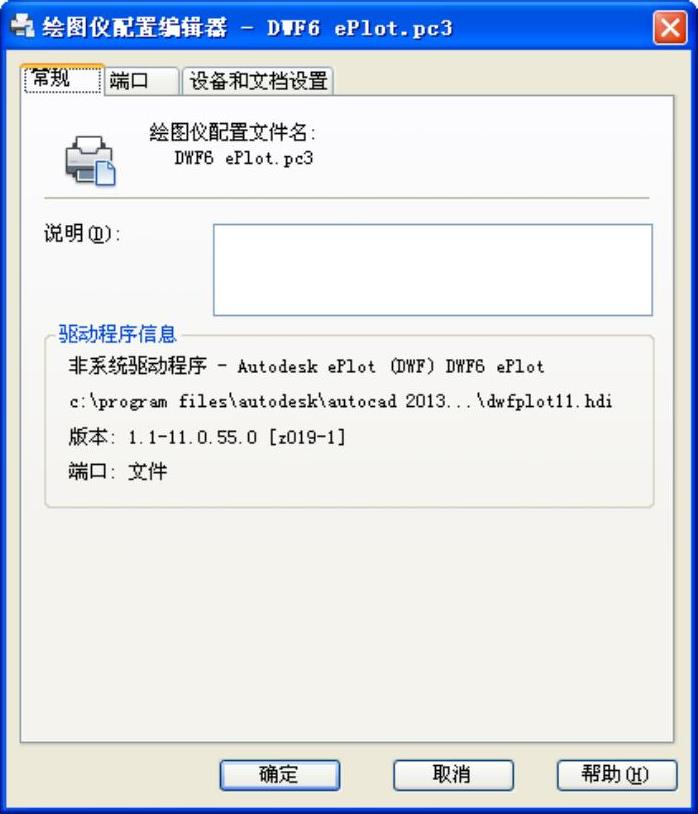

（1）“常规”选项卡，如图9-28所示。

图9-28 “常规”选项卡

1）绘图仪配置文件名：显示在“添加打印机”向导中指定的文件名。

2）驱动程序信息：显示绘图仪驱动程序类型（系统或非系统）、名称、型号和位置、HDI驱动程序文件版本号（AutoCAD专用驱动程序文件）、网络服务器UNC名（如果绘图仪与网络服务器连接）、I/O端口（如果绘图仪连接在本地）、系统打印机名（如果配置的绘图仪是系统打印机）、PMP（绘图仪型号参数）文件名和位置（如果PMP文件附着在PC3文件中）。

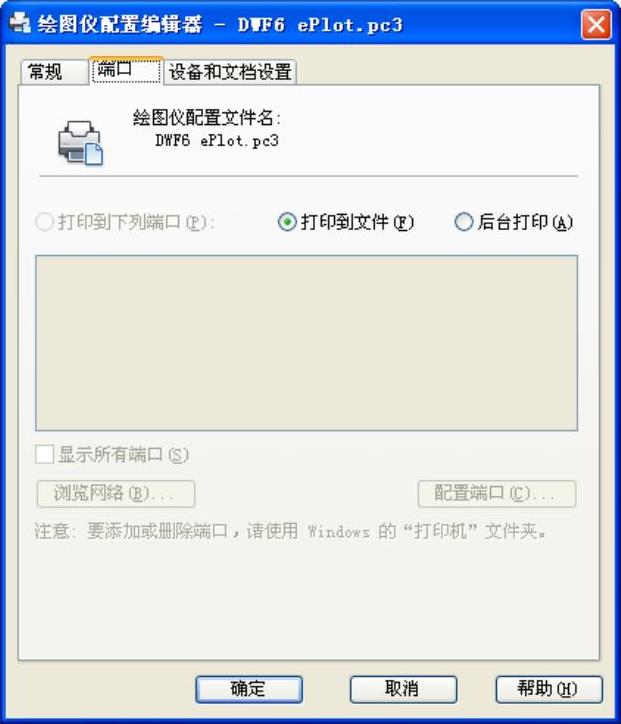

（2）“端口”选项卡，如图9-29所示。
