AutoCAD2014视口创建和命名的步骤
【摘要】：图9-17 视口菜单栏：选择菜单栏中的“视图”→“视口”→“新建视口”命令。执行上述操作后，系统打开如图9-18所示的“视口”对话框的“新建视口”选项卡，该选项卡列出了一个标准视口配置列表，可用来创建层叠视口。图9-18 “新建视口”选项卡2.命名视口命令行：VPORTS。其中“当前名称”提示行显示当前视口名；“命名视口”列表框用来显示保存的视口配置；“预览”显示框用来预览被选择的视口配置。图9-19 创建的视口图9-20 “命名视口”选项卡
绘图区可以被划分为多个相邻的非重叠视口。在每个视口中可以进行平移和缩放操作，也可以进行三维视图设置与三维动态观察，如图9-17所示。
1.新建视口
【执行方式】
命令行：VPORTS。

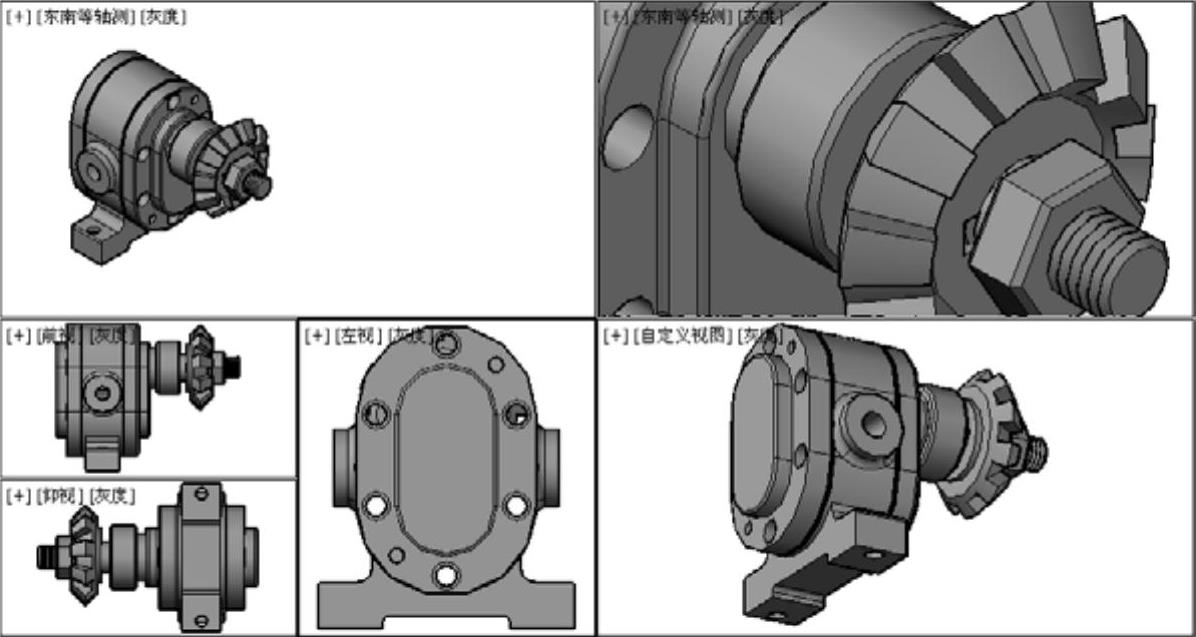

图9-17 视口
菜单栏：选择菜单栏中的“视图”→“视口”→“新建视口”命令。
执行上述操作后，系统打开如图9-18所示的“视口”对话框的“新建视口”选项卡，该选项卡列出了一个标准视口配置列表，可用来创建层叠视口。如图9-19所示为按图9-18中设置创建的新图形视口，可以在多视口的单个视口中再创建多视口。

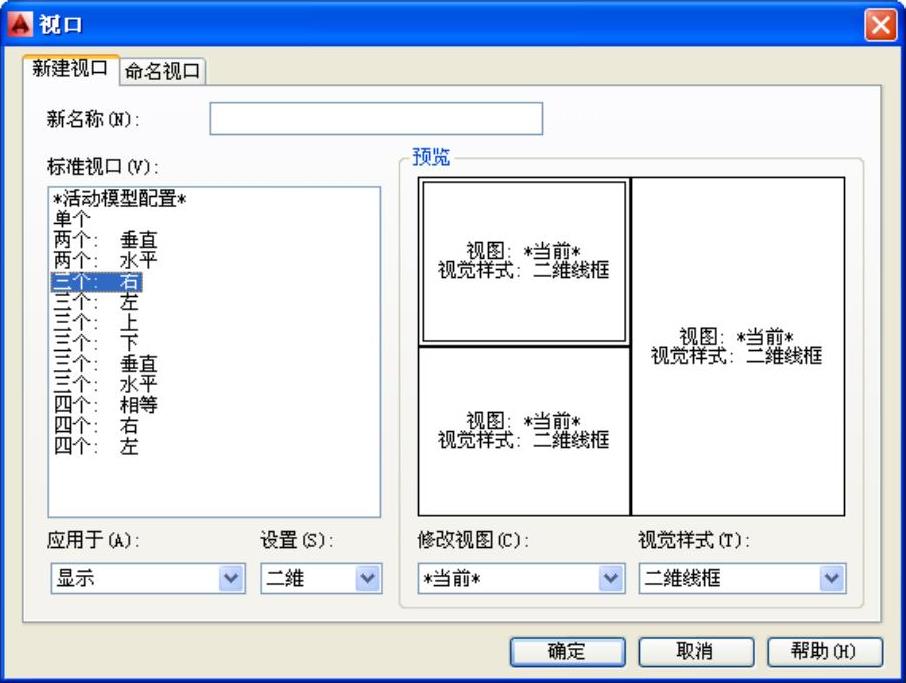

图9-18 “新建视口”选项卡(www.chuimin.cn)
2.命名视口
【执行方式】
命令行：VPORTS。
菜单栏：选择菜单栏中的“视图”→“视口”→“命名视口”命令。
工具栏：单击“视口”工具栏中的“显示‘视口’对话框”按钮
。
执行上述操作后，系统打开如图9-20所示的“视口”对话框的“命名视口”选项卡，该选项卡用来显示保存在图形文件中的视口配置。其中“当前名称”提示行显示当前视口名；“命名视口”列表框用来显示保存的视口配置；“预览”显示框用来预览被选择的视口配置。

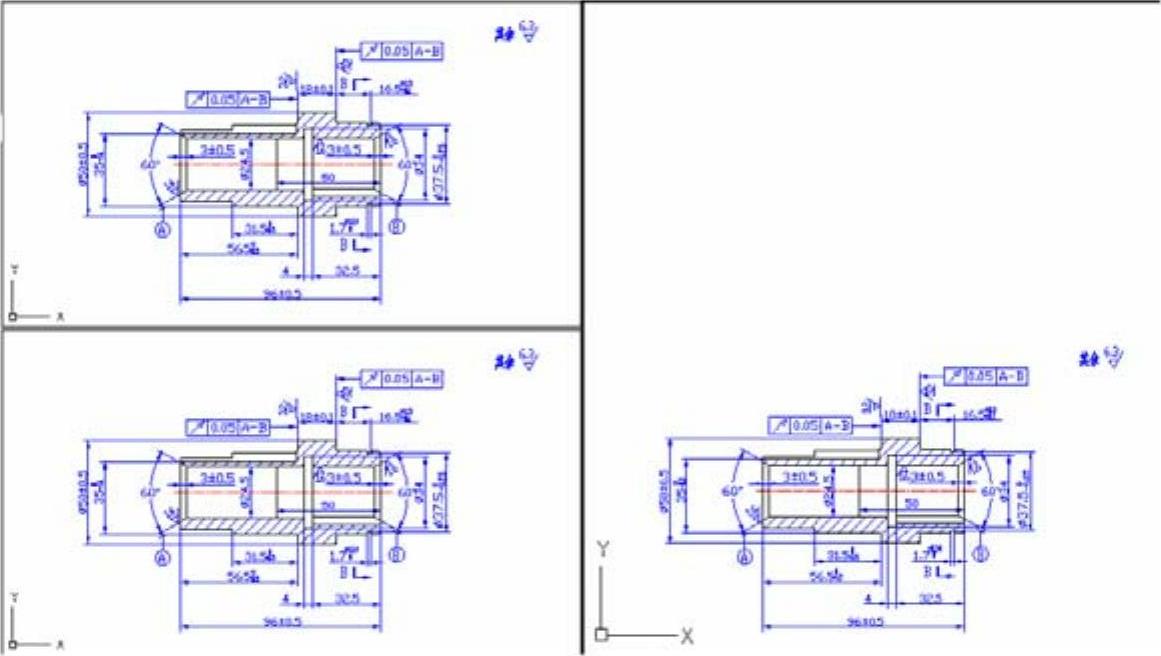

图9-19 创建的视口

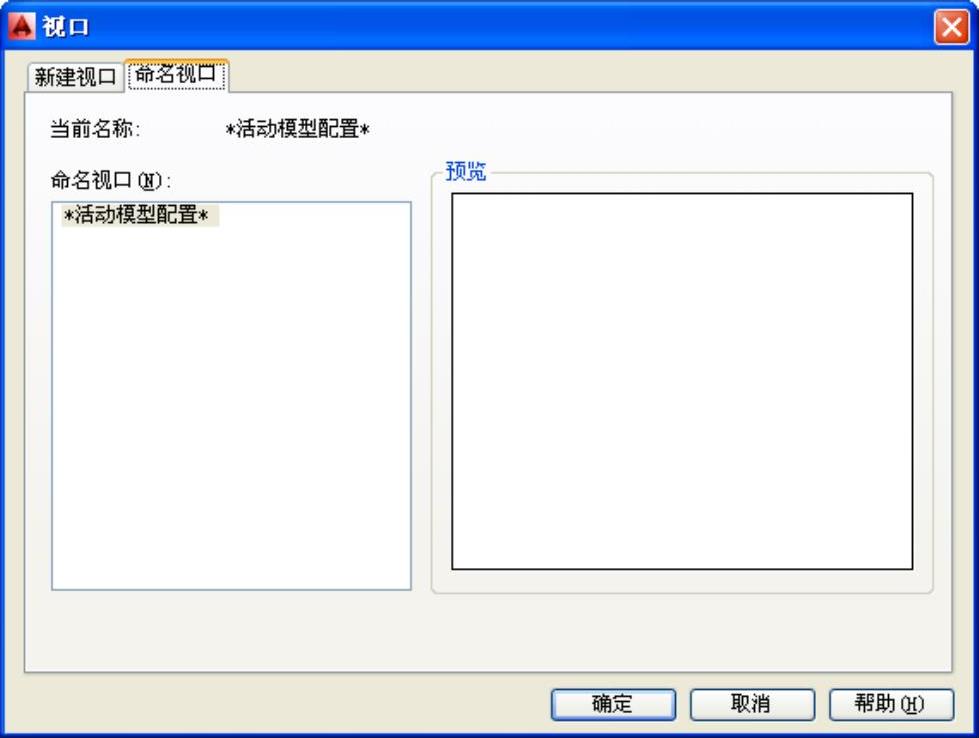

图9-20 “命名视口”选项卡
