在AutoCAD设计中心中，可以通过“选项卡”和“工具栏”两种方式显示图形信息，现分别简要介绍如下：

1.选项卡。

（1）“文件夹”选项卡：显示设计中心的资源，如图9-1所示。该选项卡与Windows资源管理器类似。“文件夹”选项卡显示导航图标的层次结构，包括网络和计算机、Web地址（URL）、计算机驱动器、文件夹、图形和相关的支持文件、外部参照、布局、填充样式和命名对象，包括图形中的块、图层、线型、文字样式、标注样式和打印样式。

（2）“打开的图形”选项卡：显示在当前环境中打开的所有图形，其中包括最小化了的图形，如图9-2所示。此时选择某个文件，就可以在右侧的显示框中显示该图形的有关设置，如标注样式、布局块、图层外部参照等。

图9-2 “打开的图形”选项卡

（3）“历史记录”选项卡：显示用户最近访问过的文件，包括这些文件的具体路径，如图9-3所示。双击列表中的某个图形文件，可以在“文件夹”选项卡的树状视图中定位此图形文件并将其内容加载到内容区域中。

2.工具栏。设计中心选项板顶部有一系列的工具栏，包括“加载”“上一页”（“下一页”或“上一级”）、“搜索”“收藏夹”“主页”“树状图切换”“预览”“说明”和“视图”按钮。

（1）“加载”按钮：加载对象。单击该按钮，打开“加载”对话框，用户可以利用该对话框从Windows桌面、收藏夹或Internet网页中加载文件。

（2）“搜索”按钮：查找对象。单击该按钮，打开“搜索”对话框，如图9-4所示。

（3）“收藏夹”按钮：在“文件夹列表”中显示Favorites/Autodesk文件夹中的内容，可以通过收藏夹来标记存放在本地磁盘、网络驱动器或Internet网页中的内容，如图9-5所示。

（4）“主页”按钮：快速定位到设计中心文件夹中，该文件夹位于“/AutoCAD/Sample”下，如图9-6所示。(www.chuimin.cn)

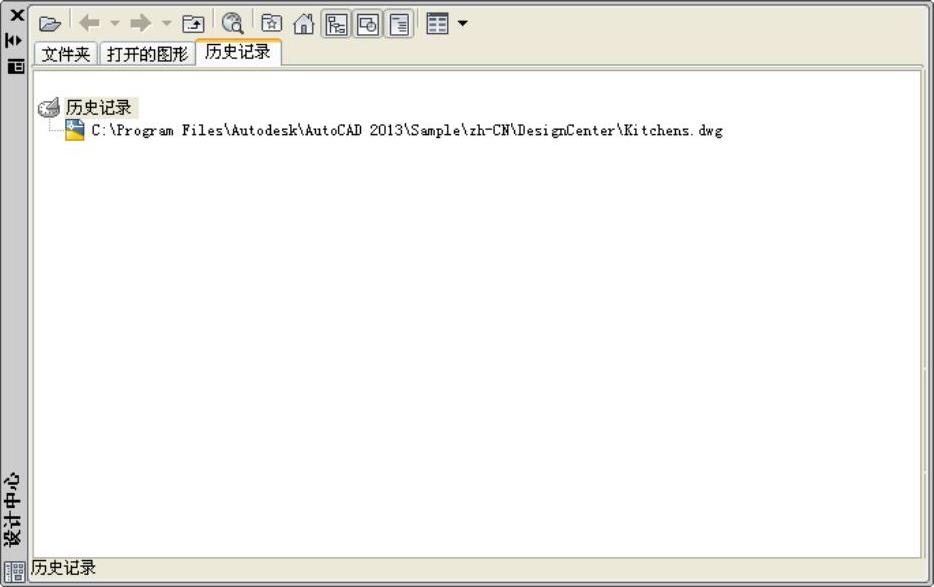

图9-3 “历史记录”选项卡

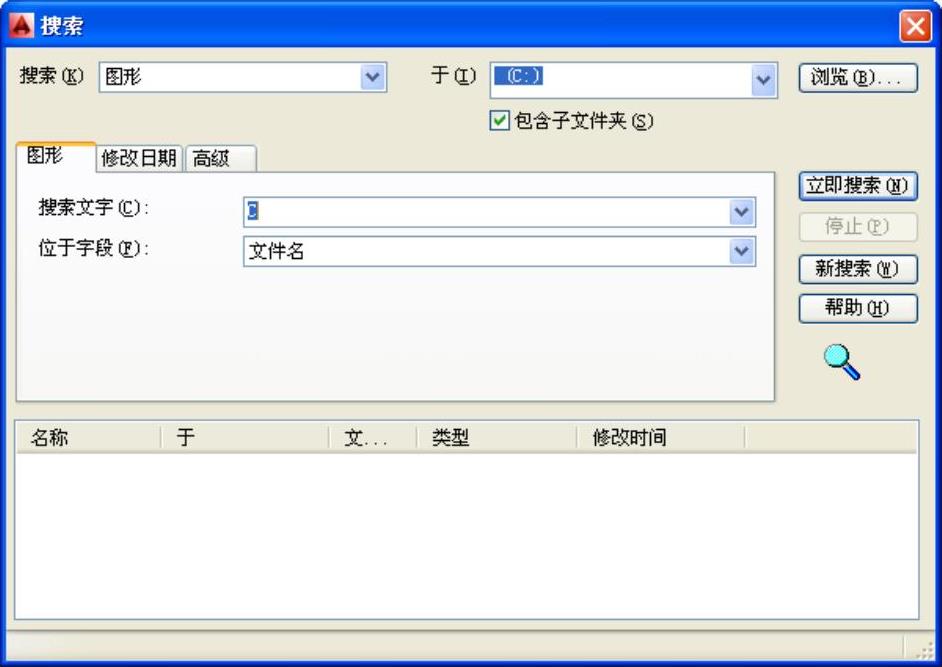

图9-4 “搜索”对话框

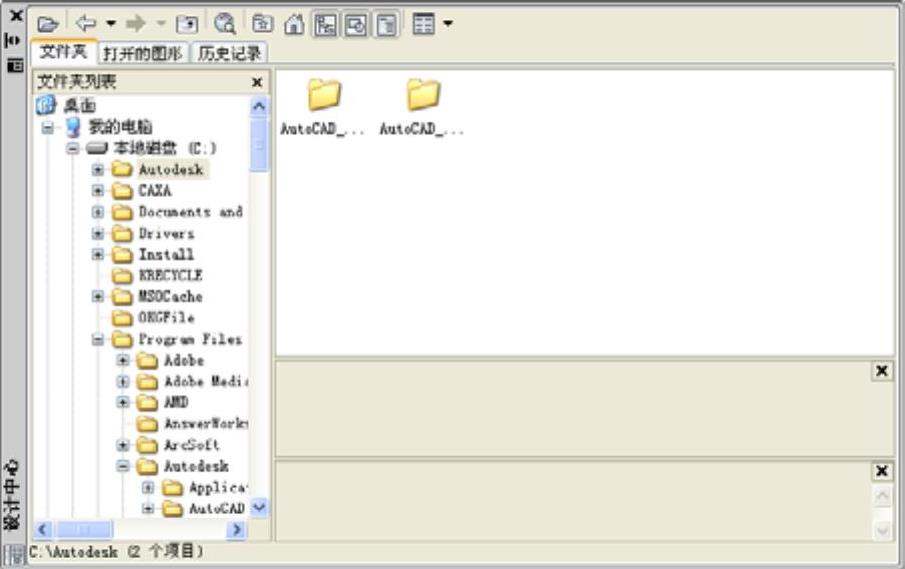

图9-5 文件夹列表

图9-6 单击“主页”按钮

▲技巧与提示——利用设计中心快速搜索信息

如图9-4所示，可以单击“搜索”按钮寻找图形和其他的内容，在设计中心可以查找的内容有图形、填充图案、填充图案文件、图层、块、图形和块、外部参照、文字样式、线型、标注样式和布局等。

在“搜索”对话框中有3个选项卡，分别给出3种搜索方式：通过“图形”信息搜索、通过“修改日期”信息搜索、通过“高级”信息搜索。
