AutoCAD2014中文版操作示例：图块插入，标注标高符号

2023-11-02 理论教育版权反馈

【摘要】：图8-29 标注标高符号1.目的要求。在实际绘图过程中，会经常遇到重复性的图形单元。解决这类问题最简单快捷的办法是将重复性的图形单元制作成图块，然后将图块插入图形。本例通过标高符号的标注，使读者掌握图块相关的操作。为了保持零件图与组装图的一致性，同时减少一些常用零件的重复绘制，经常采用图块插入的形式。将图8-30a中的盖板零件图定义为图块并保存。最终形成的组装图如图8-31所示。

【实例1】标注如图8-29所示穹顶展览馆立面图形的标高符号。

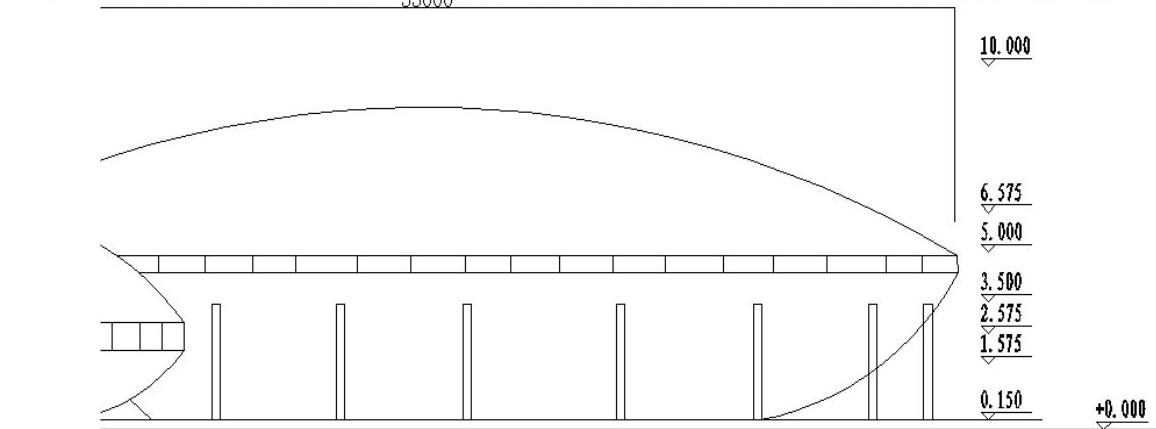

图8-29 标注标高符号

1.目的要求。在实际绘图过程中，会经常遇到重复性的图形单元。解决这类问题最简单快捷的办法是将重复性的图形单元制作成图块，然后将图块插入图形。本例通过标高符号的标注，使读者掌握图块相关的操作。

2.操作提示。

（1）利用“直线”命令绘制标高符号。

（2）定义标高符号的属性，将标高值设置为其中需要验证的标记。

（3）将绘制的标高符号及其属性定义成图块。

（4）保存图块。

（5）在建筑图形中插入标高图块，每次插入时输入不同的标高值作为属性值。

【实例2】将如图8-30a所示的轴、轴承、盖板和螺钉图形作为图块插入到图8-30b中，完成箱体组装图。(www.chuimin.cn)

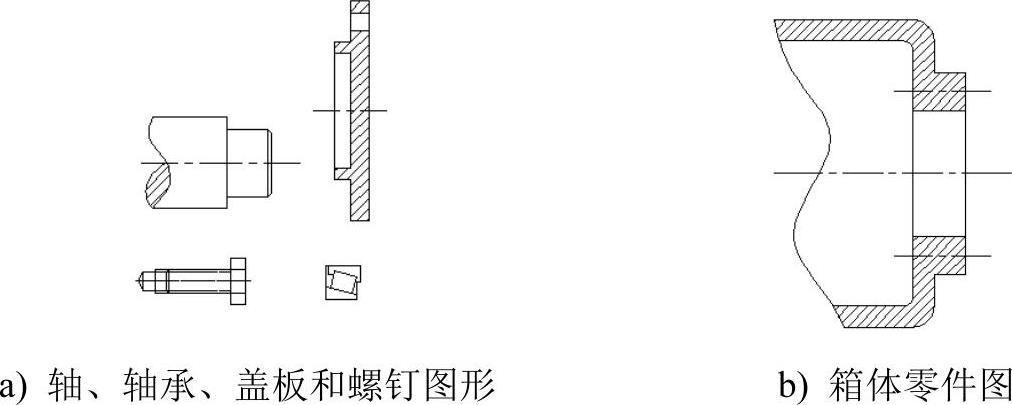

图8-30 箱体组装零件图

1.目的要求。组装图是机械制图中最重要也是最复杂的图形。为了保持零件图与组装图的一致性，同时减少一些常用零件的重复绘制，经常采用图块插入的形式。本例通过组装零件图，使读者掌握图块相关命令的使用方法与技巧。

2.操作提示。

（1）将图8-30a中的盖板零件图定义为图块并保存。

（2）打开绘制好的箱体零件图，如图8-30b所示。

（3）执行“插入块”命令，将步骤（1）中定义好的图块设置相关参数，插入到箱体零件图中。最终形成的组装图如图8-31所示。

图8-31 箱体组装图
