设置表面粗糙度数值为图块属性并重新标注

2023-11-02 理论教育版权反馈

【摘要】：参见光盘光盘动画演示\第8章\表面粗糙度数值设置成图块属性并重新标注.avi绘制步骤：将8.1.5节实例中的表面粗糙度数值设置成图块属性，并重新进行标注。3）当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注，如图8-27所示。

参见光盘

光盘动画演示\第8章\表面粗糙度数值设置成图块属性并重新标注.avi

绘制步骤：

将8.1.5节实例中的表面粗糙度数值设置成图块属性，并重新进行标注。

1.单击“绘图”工具栏中的“直线”按钮，绘制表面粗糙度符号。

2.选择菜单栏中的“绘图”→“块”→“定义属性”命令，系统打开“属性定义”对话框，进行如图8-26所示的设置，其中插入点为表面粗糙度符号水平线的中点，确认退出。

3.在命令行输入“WBLOCK”，按Enter键，打开“写块”对话框。单击“拾取点”按钮，选择图形的下尖点为基点，单击“选择对象”按钮，选择上面的图形为对象，输入图块名称并指定路径保存图块，单击“确定”按钮退出。

4.选择菜单栏中的“插入”→“块”命令，打开“插入”对话框。单击“浏览”按钮，找到保存的表面粗糙度图块，在绘图区指定插入点、比例和旋转角度，将该图块插入到绘图区的任意位置，这时，命令行会提示输入属性，并要求验证属性值，此时输入表面粗糙度数值1.6，就完成了一个表面粗糙度的标注。

5.插入表面粗糙度图块，输入不同属性值作为表面粗糙度数值，直到完成所有表面粗糙度标注。

▲技巧与提示——表面粗糙度简略标注技巧

1）在同一图样上，每一表面一般只标注一次符号，并尽可能靠近有关的尺寸线，如图8-27所示。当地位狭小或不便于标注时，代号可以引出标注，如图8-28所示。(www.chuimin.cn)

2）当用统一标注和简化标注的方法表达表面粗糙度要求时，其代号和文字说明均应是图形上所注代号和文字的1.4倍，如图8-27、图8-28所示。

3）当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注，如图8-27所示。

4）当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加“其余”两字，如图8-28所示。

图8-26 “属性定义”对话框

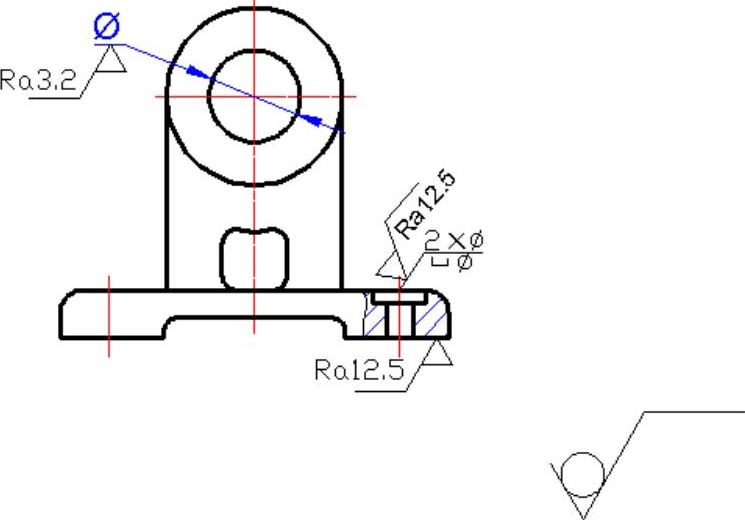

图8-27 表面粗糙度标注（3）

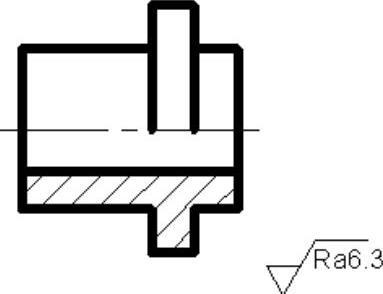

图8-28 表面粗糙度标注（4）
