AutoCAD2014图块属性编辑指南
【摘要】：当属性被定义到图块当中，甚至图块被插入到图形当中之后，用户还可以对图块属性进行编辑。利用ATTEDIT命令可以通过对话框对指定图块的属性值进行修改，利用ATTEDIT命令不仅可以修改属性值，而且可以对属性的位置、文本等其他设置进行编辑。单击“编辑”按钮，系统打开“编辑属性”对话框，如图8-25所示，可以通过该对话框编辑属性。图8-22 “编辑属性”对话框1图8-23 “增强属性编辑器”对话框图8-24 “块属性管理器”对话框图8-25 “编辑属性”对话框2
当属性被定义到图块当中，甚至图块被插入到图形当中之后，用户还可以对图块属性进行编辑。利用ATTEDIT命令可以通过对话框对指定图块的属性值进行修改，利用ATTEDIT命令不仅可以修改属性值，而且可以对属性的位置、文本等其他设置进行编辑。
【执行方式】
命令行：ATTEDIT（快捷命令：ATE）。
菜单栏：选择菜单栏中的“修改”→“对象”→“属性”→“单个”命令。
【操作步骤】
命令行提示与操作如下：
执行上述命令后，光标变为拾取框，选择要修改属性的图块，系统打开如图8-22所示的“编辑属性”对话框。对话框中显示出所选图块中包含的前8个属性的值，用户可对这些属性值进行修改。如果该图块中还有其他的属性，可单击“上一个”和“下一个”按钮对它们进行观察和修改。
当用户通过菜单栏或工具栏执行上述命令时，系统打开“增强属性编辑器”对话框，如图8-23所示。该对话框不仅可以编辑属性值，还可以编辑属性的文字选项和图层、线型、颜色等特性值。(www.chuimin.cn)
另外，还可以通过“块属性管理器”对话框来编辑属性。选择菜单栏中的“修改”→“对象”→“属性”→“块属性管理器”命令，系统打开“块属性管理器”对话框，如图8-24所示。单击“编辑”按钮，系统打开“编辑属性”对话框，如图8-25所示，可以通过该对话框编辑属性。

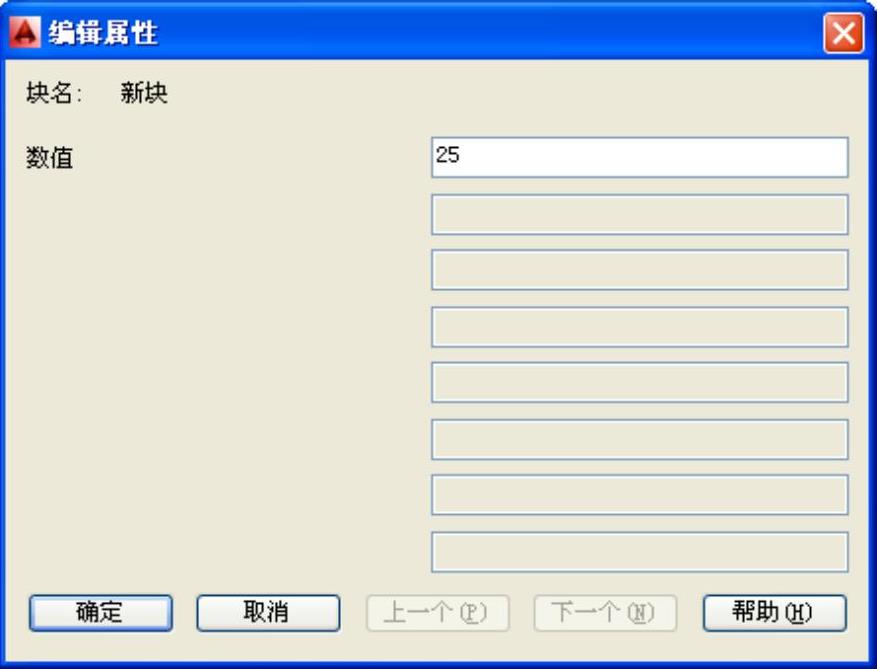

图8-22 “编辑属性”对话框1

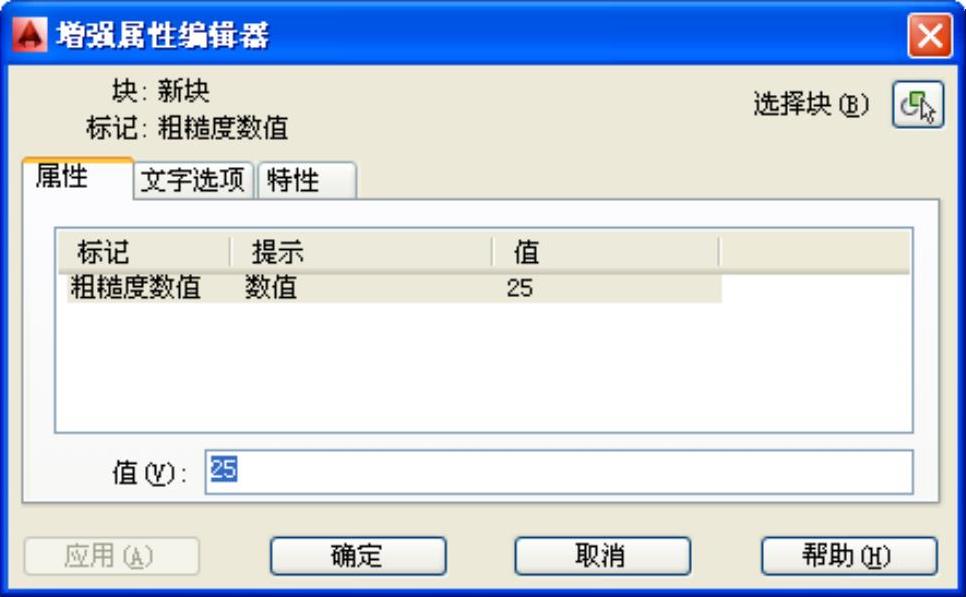

图8-23 “增强属性编辑器”对话框
图8-24 “块属性管理器”对话框

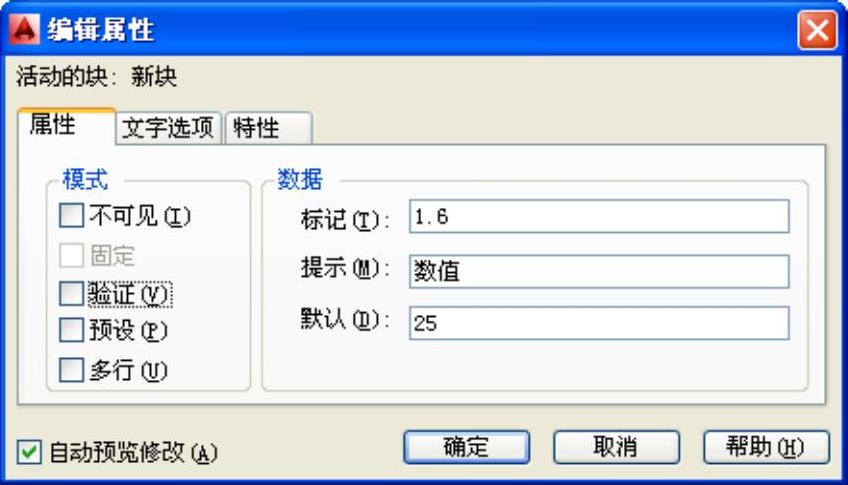

图8-25 “编辑属性”对话框2
