AutoCAD2014中文版：动态块功能标注粗糙度符号的实例

2023-11-02 理论教育版权反馈

【摘要】：参见光盘光盘动画演示\第8章\利用动态块功能标注表面粗糙度符号.avi绘制步骤：利用动态块功能标注图8-9所示图形中的表面粗糙度符号。同样利用插入图块的方法标注其他表面粗糙度。◆技术看板——表面粗糙度在图样上的标注方法表面粗糙度符号应注在可见的轮廓线、尺寸线、尺寸界线或他们的延长线上；对于镀涂表面，可注在表示线上。表面粗糙度代号中数字及符号的方向必须按图8-18、图8-19的规定标注。

参见光盘

光盘动画演示\第8章\利用动态块功能标注表面粗糙度符号.avi

绘制步骤：

利用动态块功能标注图8-9所示图形中的表面粗糙度符号。

1.单击“绘图”工具栏中的“直线”按钮，绘制表面粗糙度符号。

2.利用WBLOCK命令弹出“写块”对话框，拾取上面图形下尖点为基点，以上面图形为对象，输入图块名称并指定路径，确认后退出。

3.选择菜单栏中的“插入”→“块”命令，在屏幕上指定设置插入点和比例，旋转角度为固定的任意值。单击“浏览”按钮，找到保存的表面粗糙度图块，在绘图区指定插入点和比例，将该图块插入到如图8-16所示的图形中。

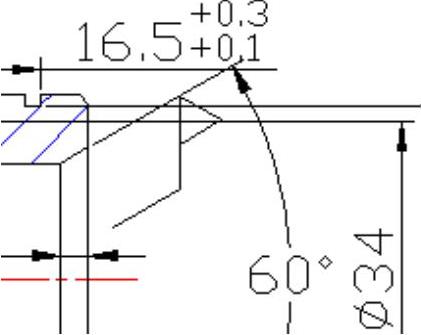

图8-16 插入表面粗糙度符号

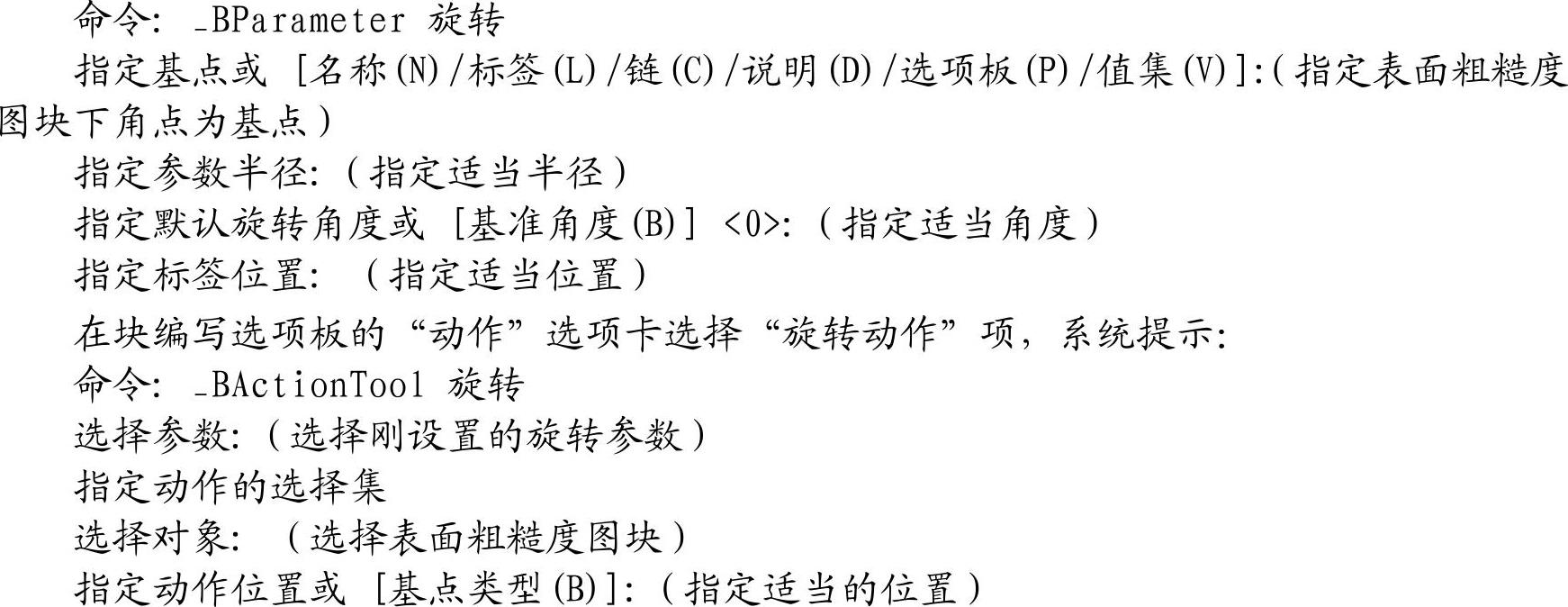

4.利用BEDIT命令，选择刚才保存的块，弹出块编辑器和块编写选项板，在块编写选项板的“参数”选项卡选择“旋转参数”项，系统提示：

5.关闭块编辑器。(www.chuimin.cn)

（1）在当前图形中选择插入的图块，系统显示图块的动态旋转标记，选中该标记，按住鼠标左键拖动，直到图块旋转到满意的位置为止，如图8-17所示。

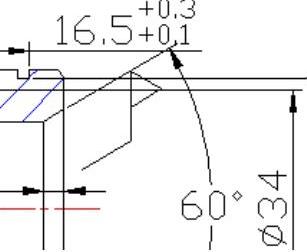

图8-17 插入结果

（2）选择菜单栏中的“绘图”→“文字”→“单行文字”命令，标注文字.标注时注意对文字进行旋转。

（3）同样利用插入图块的方法标注其他表面粗糙度。

◆技术看板——表面粗糙度在图样上的标注方法

表面粗糙度符号应注在可见的轮廓线、尺寸线、尺寸界线或他们的延长线上；对于镀涂表面，可注在表示线上。符号的尖端必须从材料外指向表面，如图8-18、图8-19所示。表面粗糙度代号中数字及符号的方向必须按图8-18、图8-19的规定标注。

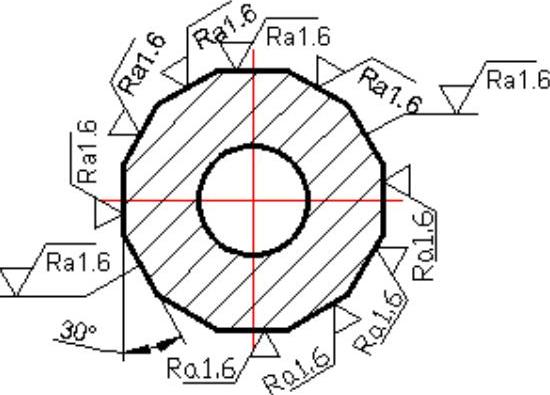

图8-18 表面粗糙度标注（1）

图8-19 表面粗糙度标注（2）
