在AutoCAD绘图过程中,可根据需要随时把已经定义好的图块或图形文件插入到当前图形的任意位置,在插入的同时还可以改变图块的大小、旋转一定角度或把图块炸开等。插入图块的方法有多种,本节将逐一进行介绍。
【执行方式】
命令行:INSERT(快捷命令:I)。
菜单栏:选择菜单栏中的“插入”→“块”命令。
工具栏:单击“插入”工具栏中的“插入块”按钮或“绘图”工具栏中的“插入块”按钮
。

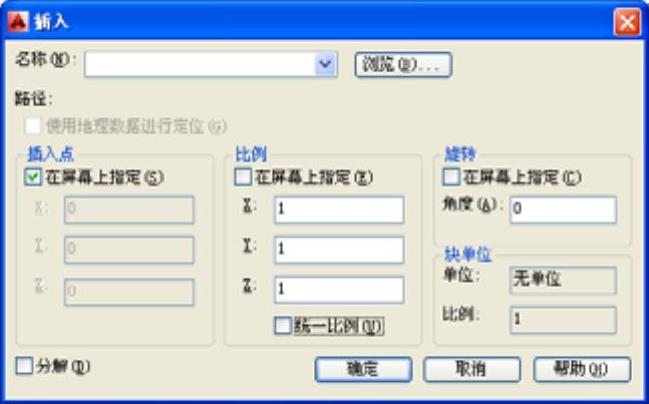

执行上述操作后,系统打开“插入”对话框,如图8-5所示,可以指定要插入的图块及插入位置。
图8-5 “插入”对话框
【选项说明】
(1)“路径”显示框:显示图块的保存路径。
(2)“插入点”选项组:指定插入点,插入图块时该点与图块的基点重合。可以在绘图区指定该点,也可以在下面的文本框中输入坐标值。(www.chuimin.cn)

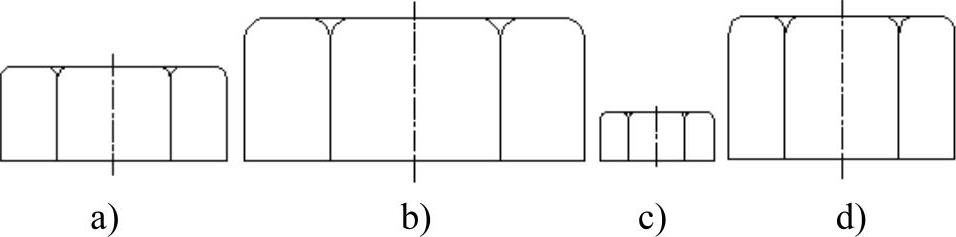

(3)“比例”选项组:确定插入图块时的缩放比例。图块被插入到当前图形中时,可以以任意比例放大或缩小。如图8-6所示,图a是被插入的图块;图b为按比例系数1.5插入该图块的结果;图c为按比例系数0.5插入的结果,X轴方向和Y轴方向的比例系数也可以取不同;如图d所示,插入的图块X轴方向的比例系数为1,Y轴方向的比例系数为1.5。另外,比例系数还可以是一个负数,当为负数时表示插入图块的镜像,其效果如图8-7所示。
图8-6 取不同比例系数插入图块的效果

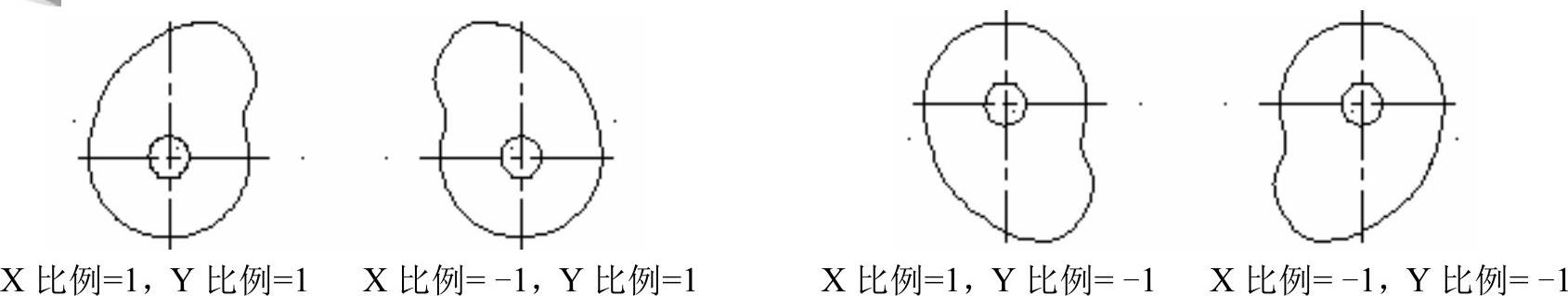

图8-7 取比例系数为负值插入图块的效果

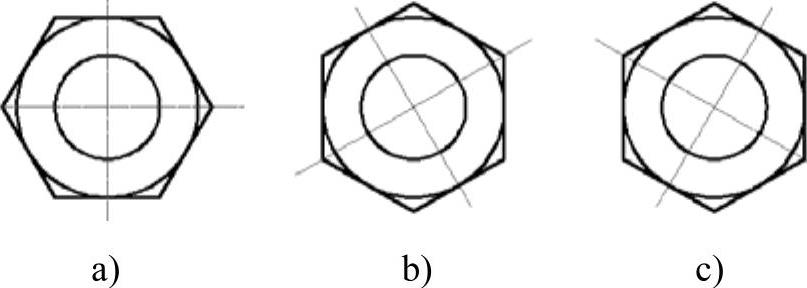

(4)“旋转”选项组:指定插入图块时的旋转角度。图块被插入到当前图形中时,可以绕其基点旋转一定的角度,角度可以是正数(表示沿逆时针方向旋转),也可以是负数(表示沿顺时针方向旋转)。如图8-8b所示,图a为图块旋转30°后插入的效果,图c为图块旋转-30°后插入的效果。
图8-8 以不同旋转角度插入图块的效果
如果勾选“在屏幕上指定”复选框,系统切换到绘图区,在绘图区选择一点,AutoCAD自动测量插入点与该点连线和X轴正方向之间的夹角,并把它作为块的旋转角。也可以在“角度”文本框中直接输入插入图块时的旋转角度。
(5)“分解”复选框:勾选此复选框,则在插入块的同时把其炸开,插入到图形中的组成块对象不再是一个整体,可对每个对象单独进行编辑操作。
