【实例1】标注如图7-79所示的垫片尺寸。
1.目的要求。本例有线性、直径、角度3种尺寸需要标注,由于具体尺寸的要求不同,需要重新设置和转换尺寸标注样式。通过本例,要求读者掌握各种标注尺寸的基本方法。
2.操作提示。
(1)利用“格式”→“文字样式”命令设置文字样式和标注样式,为后面的尺寸标注输入文字做准备。
(2)利用“标注”→“线性”命令标注垫片图形中的线性尺寸。

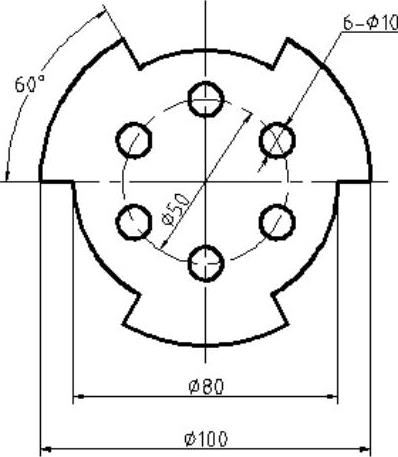

图7-79 垫片
(3)利用“标注”→“直径”命令标注垫片图形中的直径尺寸,其中需要重新设置标注样式。
(4)利用“标注”→“角度”命令标注垫片图形中的角度尺寸,其中需要重新设置标注样式。
【实例2】为如图7-80所示的阀盖尺寸设置标注样式。(www.chuimin.cn)
1.目的要求。设置标注样式是标注尺寸的首要工作。一般可以根据图形的复杂程度和尺寸类型的多少,决定设置几种尺寸标注样式。本例要求针对图7-80所示的阀盖设置3种尺寸标注样式。分别用于普通线性标注、带公差的线性标注以及角度标注。
2.操作提示。
(1)选择菜单栏中的“格式”→“标注样式”命令,打开“标注样式管理器”对话框。
(2)单击“新建”按钮,打开“创建新标注样式”对话框,在“新样式名”文本框中输入新样式名。

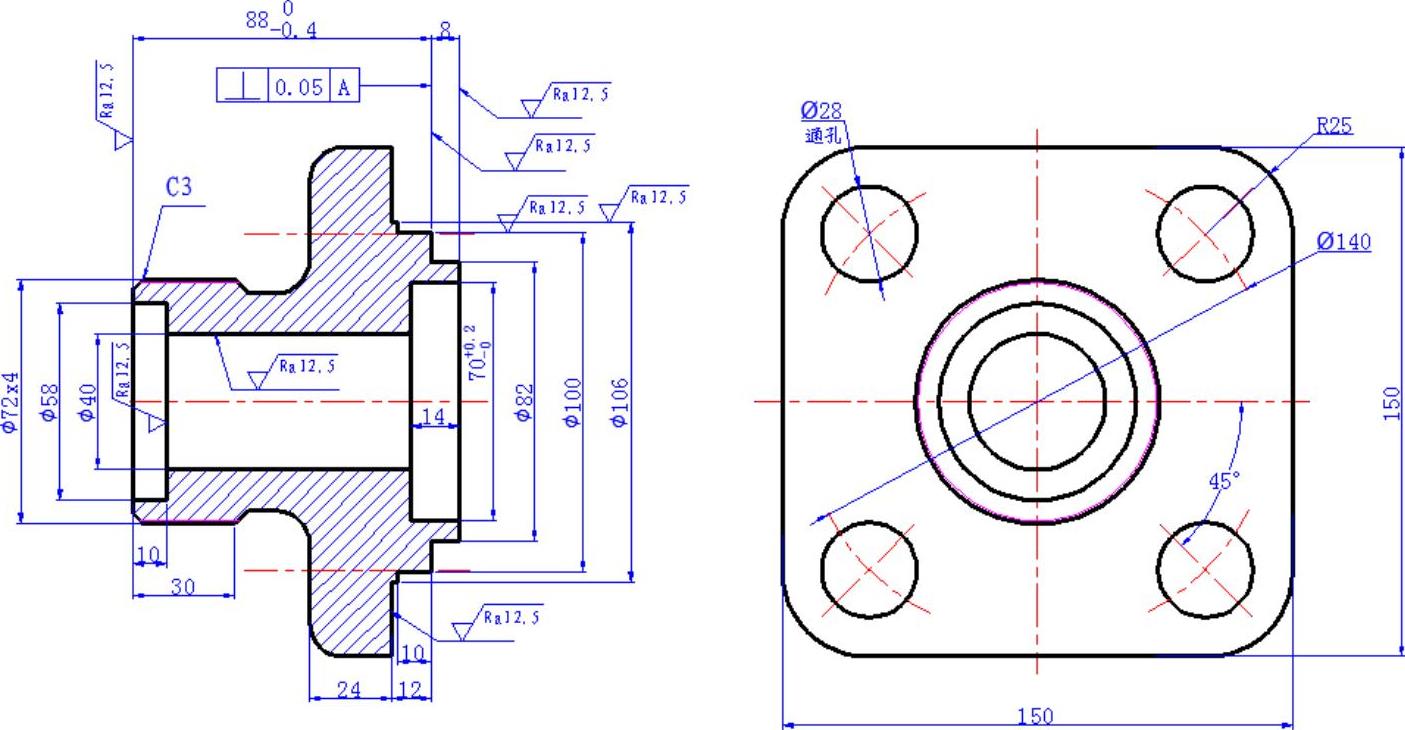

图7-80 阀盖
(3)单击“继续”按钮,打开“新建标注样式”对话框。
(4)在对话框的各个选项卡中进行直线和箭头、文字、调整、主单位、换算单位和公差的设置。
(5)确认退出。采用相同的方法设置另外两个标注样式。
