标注如图7-69所示的齿轮尺寸。
图7-69 标注齿轮尺寸
参见光盘
光盘动画演示\第7章\标注齿轮.avi
绘制步骤:
打开“源文件/第7章/齿轮”图形,如图7-70所示。

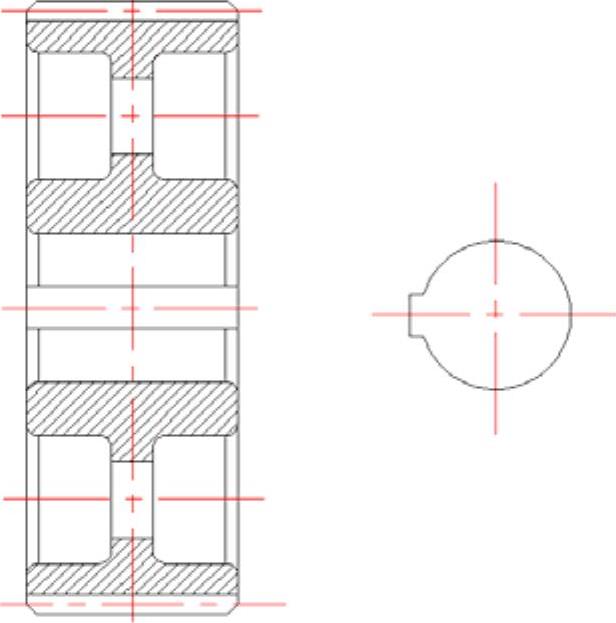

图7-70 齿轮
1.无公差尺寸标注。
(1)将“尺寸标注层”设置为当前图层。选择菜单栏中的“格式”→“标注样式”命令,弹出“标注样式管理器”对话框,将“机械制图标注”样式设置为当前使用的标注样式。
(2)线性标注:单击“标注”工具栏中的“线性”按钮,标注同心圆使用特殊符号表示法“%%C”表示“φ”,如“%%C100”表示“φ100”;标注其他无公差尺寸,如图7-71所示。

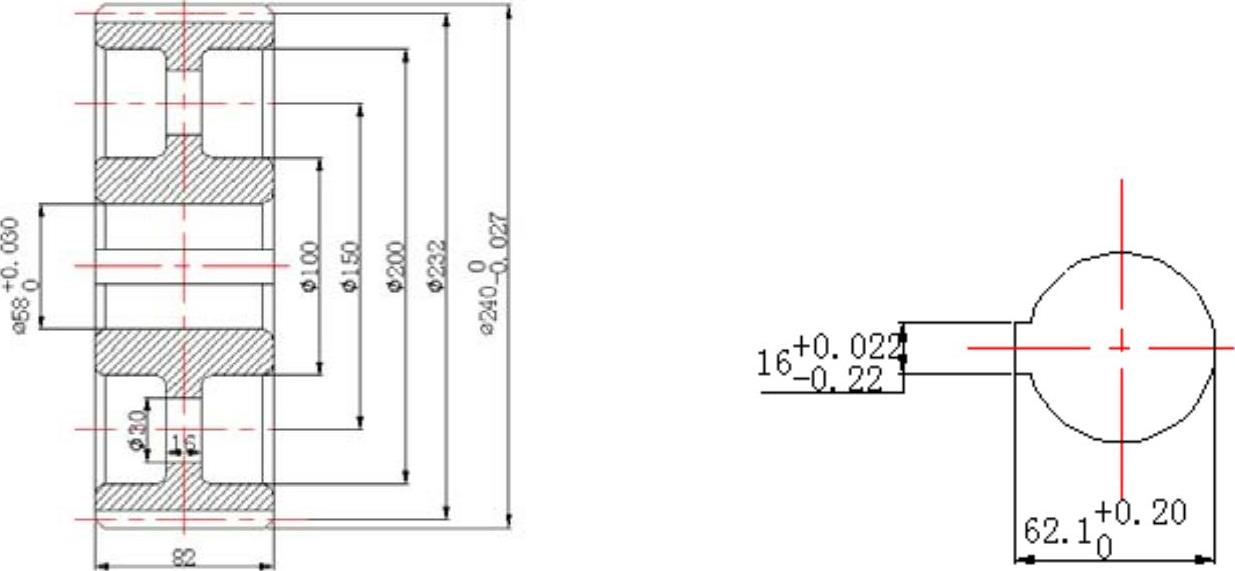

图7-71 无公差尺寸标注

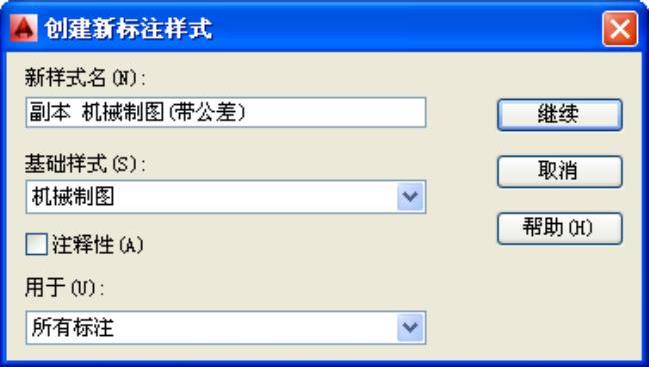

图7-72 新建标注样式
2.带公差尺寸标注。
(1)设置带公差标注样式:选择菜单栏中的“格式”→“标注样式”命令,弹出“创建新标准样式”对话框,建立一个名为“副本机械制图(带公差)”的样式,“基础样式”为“机械制图”,如图7-72所示。在“新建标注样式”对话框中,设置“公差”选项卡,设置如图7-73所示。并把“副本机械制图(带公差)”的样式设置为当前使用的标注样式。
(2)线性标注:单击“标注”工具栏中的“线性”按钮,标注带公差的尺寸。
(3)分解公差尺寸系:单击“修改”工具栏中的“分解”按钮,分解所有的带公差尺寸标注系。
(www.chuimin.cn)

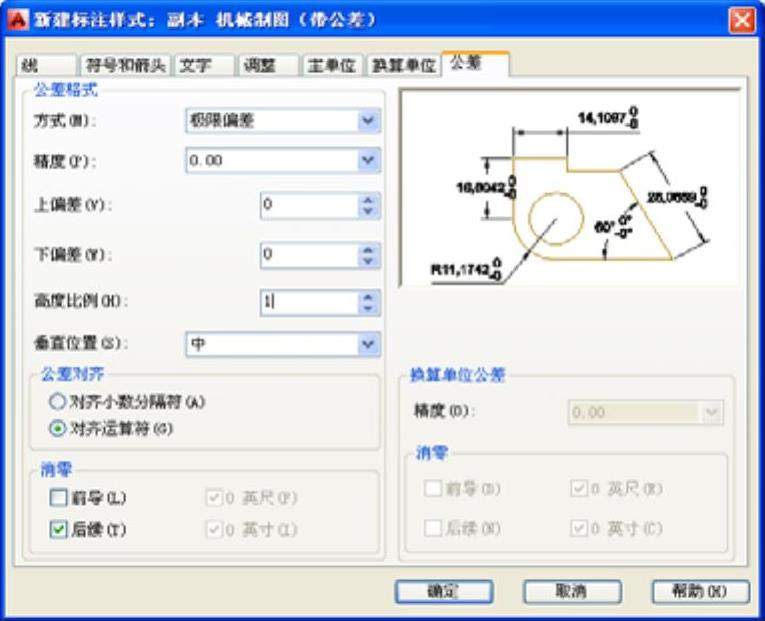

图7-73 “公差”选项卡设置
▲技巧与提示——快速修改公差标注的方法
公差尺寸的分解需要使用两次“分解”命令:第一次分解尺寸线与公差文字;第二次分解公差文字中的主尺寸文字与极限偏差文字。只有这样,才能单独利用“编辑文字”命令对上下极限偏差文字进行编辑修改。
(4)编辑上下极限偏差:在命令行中输入DDEDIT命令后按Enter键,选择需要修改的极限偏差文字,编辑上下极限偏差,φ58:+0.030和0;φ240:0和-0.027;16:+0.022和-0.022;62.1:+0.20和0,如图7-74所示。

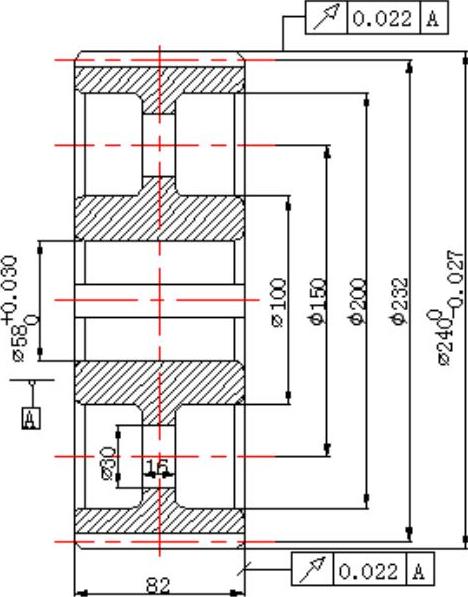

图7-74 标注公差尺寸
3.形位公差标注。
(1)绘制基准符号:利用“多行文字”命令、“矩形”命令、“图案填充”命令和“圆”命令绘制基准符号,如图7-75所示。
(2)标注形位公差。利用QLEADER命令标注形位公差,单击“标注”工具栏中的“公差”按钮,打开“形位公差”对话框,进行如图7-76所示的设置,确定后在图形上指定放置位置。
图7-75 基准符号

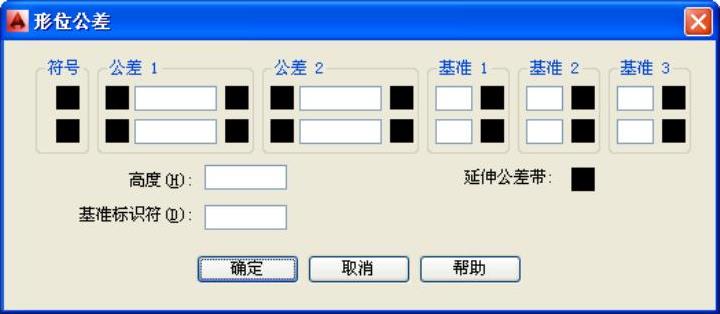

图7-76 “形位公差”对话框
完成图形如图7-77和图7-78所示。

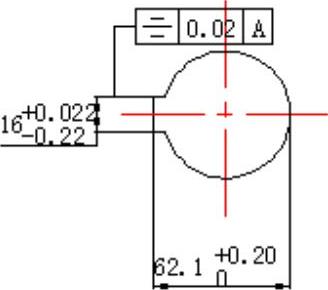

图7-77 形位公差

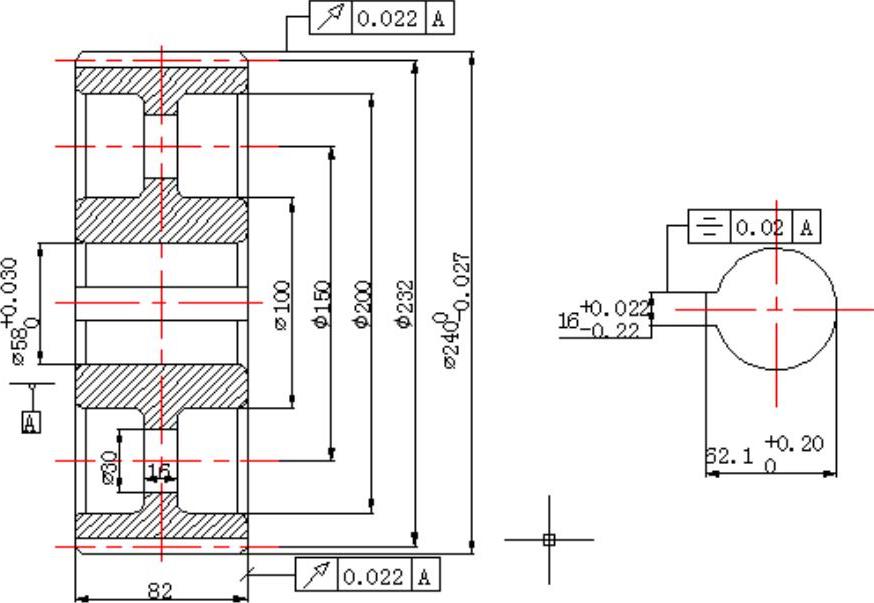

图7-78 标注圆柱齿轮的形位公差
▲技巧与提示——形位公差符号的选择方法
若发现形位公差符号选择有错误,可以再次单击“符号”选项重新进行选择;也可以单击“符号”选择对话框右下角“空白”选项,取消当前选择。
