AutoCAD2014中文版齿轮轴尺寸标注—实例教程

2023-11-02 理论教育版权反馈

【摘要】：标注如图7-58所示的齿轮轴尺寸。单击“标注”工具栏中的“线性”按钮，标注线性公差尺寸。★知识链接——公差配合制度国家标准规定了两种基本制：基孔制和基轴制。国家标准还规定，一般情况下，优先采用基孔制。图7-68 基轴制图例在基轴制内，确定轴的偏差位置为h，轴的基本尺寸即为轴的最大尺寸，也就是将裕度应用于孔内。

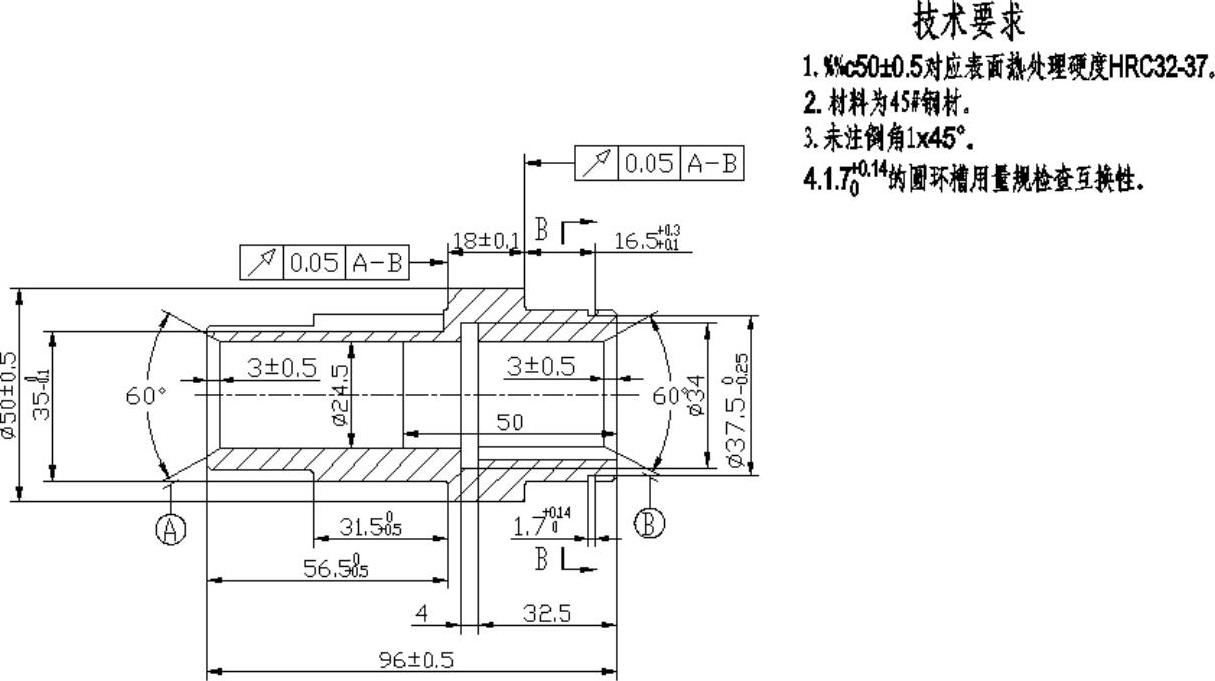

标注如图7-58所示的齿轮轴尺寸。

参见光盘

光盘动画演示\第7章\标注齿轮轴.avi

图7-58 标注齿轮轴

绘制步骤：

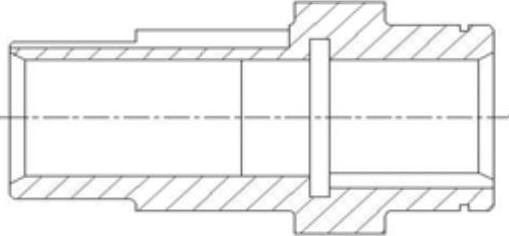

1.打开文件。选择菜单栏中的“文件”→“打开”命令，打开“选择文件”对话框，从中选择随书光盘文件X：\源文件\第7章\“齿轮轴.dwg”文件，单击“打开”按钮，在绘图区显示如图7-59所示的图形。

2.设置尺寸标注样式。单击“标注”工具栏中的“标注样式”按钮，打开“标注样式管理器”对话框，新建一个标注样式，设置“箭头大小”为3、“文字高度”为4、“文字对齐”方式为“与尺寸线对齐”“精度”为0.0，其余属性保持系统默认设置。

3.标注基本尺寸。

（1）单击“标注”工具栏中的“线性”按钮，标注线性尺寸。

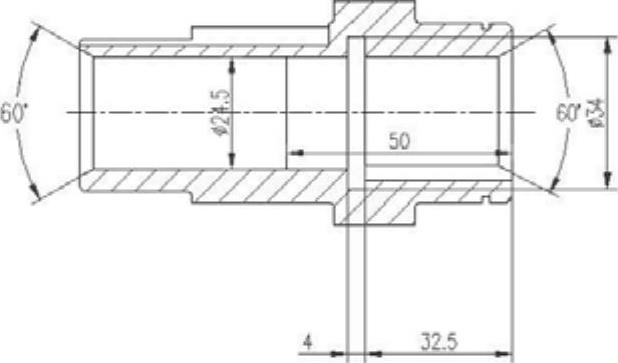

（2）单击“标注”工具栏中的“角度”按钮，标注角度尺寸，结果如图7-60所示。

图7-59 打开图形

图7-60 标注基本尺寸

4.标注公差尺寸。

（1）单击“标注”工具栏中的“标注样式”按钮，在“标注样式管理器”对话框中单击“替代”按钮，打开“替代当前样式”对话框，在“公差”选项卡中按每一个尺寸公差的不同进行替代设置，替代设定后，进行尺寸标注。

（2）单击“标注”工具栏中的“线性”按钮，标注线性公差尺寸。对公差按尺寸要求进行替代设置。标注基本尺寸为35、31.5、56.5、96、18、3、1.7、16.5、38.5，对其公差尺寸进行标注，标注结果如图7-61所示。

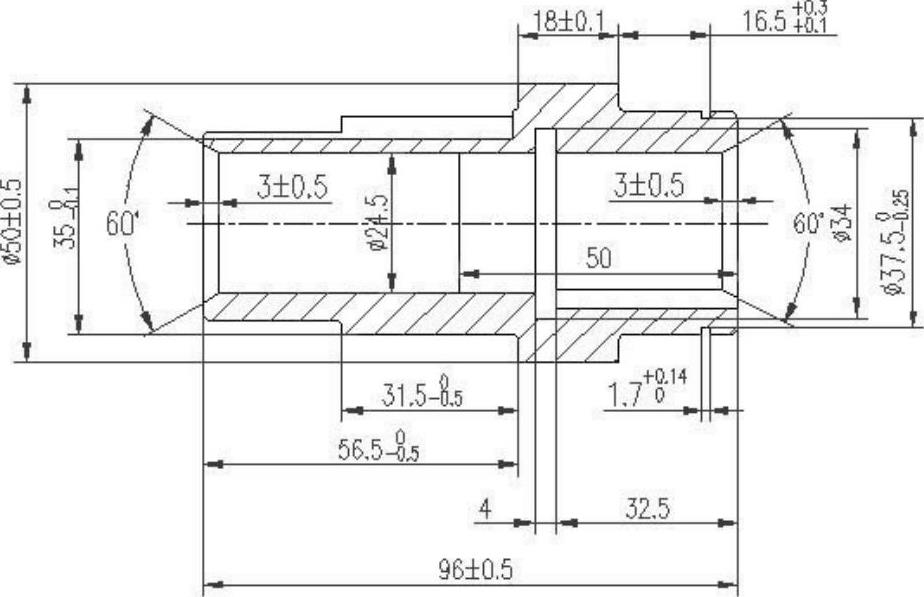

图7-61 标注尺寸公差

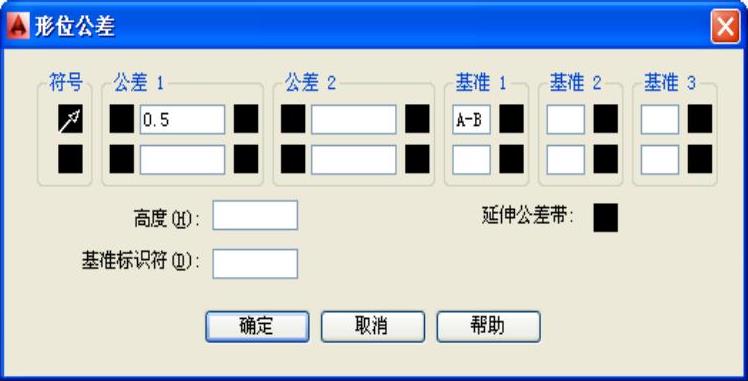

5.标注形位公差。单击“标注”工具栏中的“公差”按钮，打开“形位公差”对话框，进行如图7-62所示的设置，确定后在图形上指定放置位置。

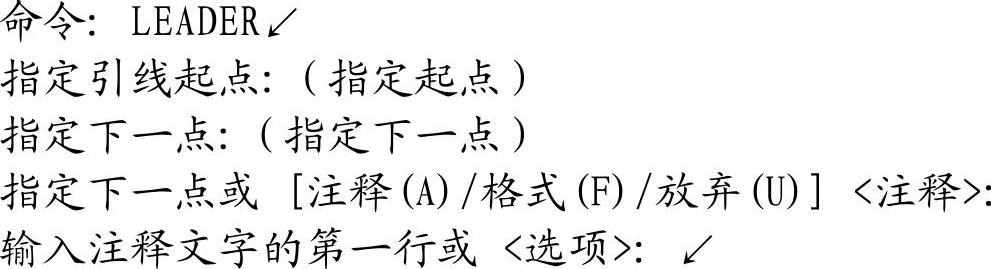

6.标注引线，命令行提示与操作如下：

(www.chuimin.cn)

图7-62 “形位公差”对话框

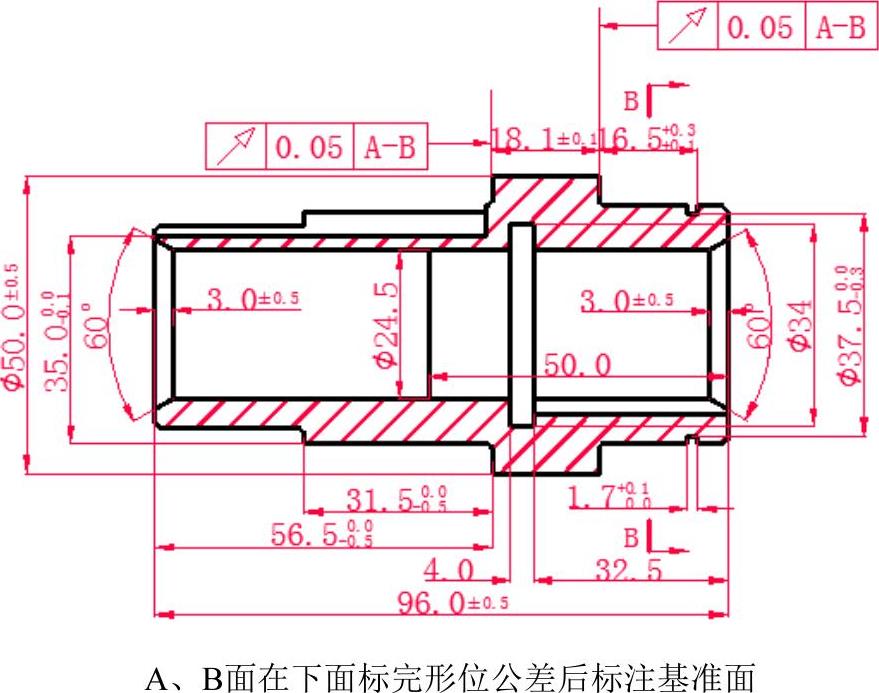

采用同样方法标注另一个形位公差，结果如图7-63所示。

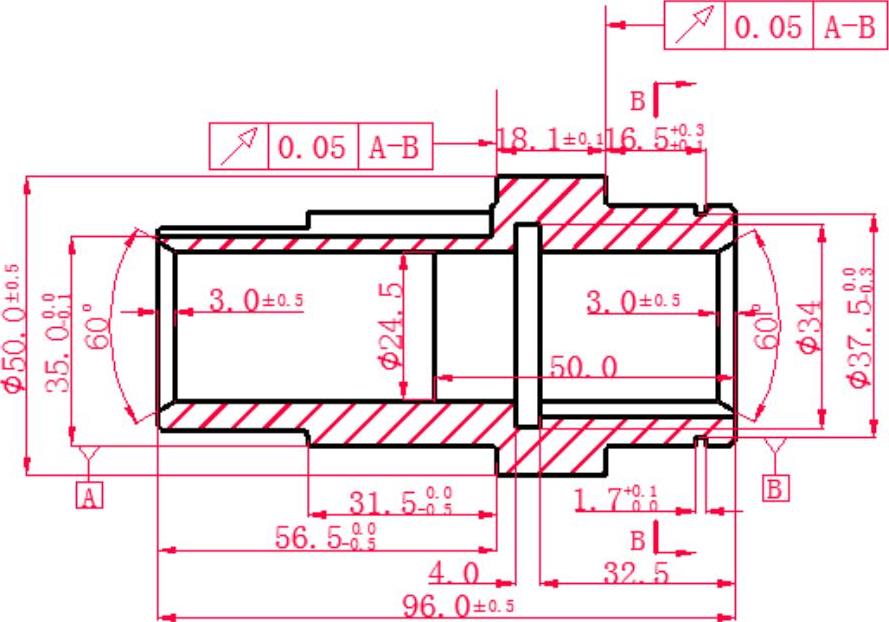

7.标注形位公差基准。形位公差的基准可以通过引线标注命令、绘图命令以及单行文字命令绘制，不再赘述。最后完成的标注结果如图7-64所示。

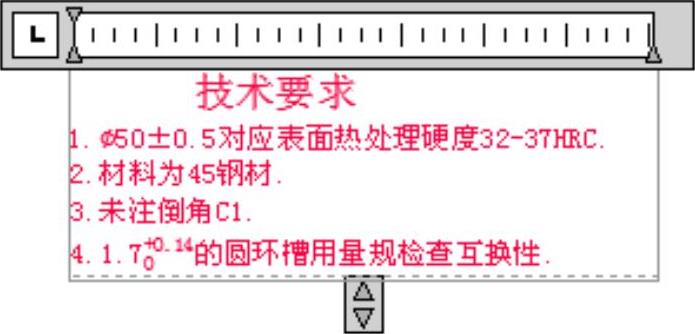

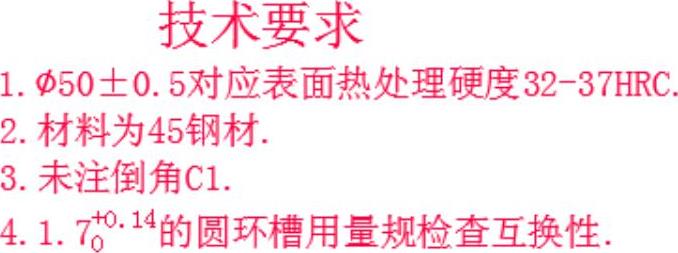

8.标注技术要求。单击“绘图”工具栏中的“多行文字”按钮，系统打开文字编辑器。在编辑器中输入如图7-65所示的文字。结果如图7-66所示。

最终完成尺寸标注与文字标注的图形如图7-58所示。

★知识链接——公差配合制度

国家标准规定了两种基本制：基孔制和基轴制。采用基准制的目的是为了统一基准件的极限偏差，以达到减少定位刀具和量具规格的数量，以获得最大的经济效益。国家标准还规定，一般情况下，优先采用基孔制。下面分别介绍两种配合制度。

图7-63 标注形位公差

图7-64 完成尺寸标注

图7-65 多行文字编辑器

图7-66 标注的文字

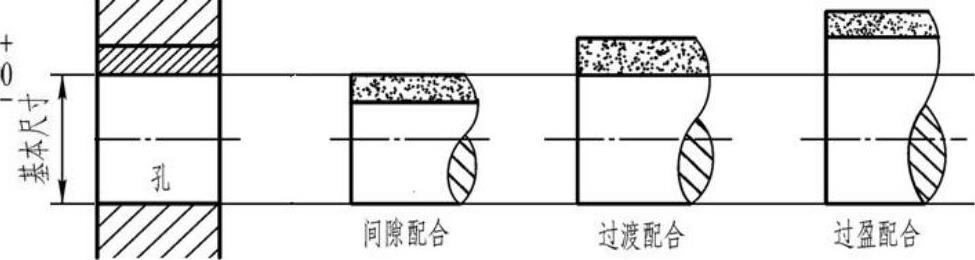

1.基孔制是指基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。基孔制的孔为基准孔，基准孔基本偏差代号为H。如图7-67所示。

在基孔制里，确定孔的偏差位置为H，孔的基本尺寸就是孔的最小尺寸，也就是将裕度应用于轴上。即以孔径为基本尺寸，孔径公差为正值，制造轴时，使轴径尺寸大于或小于基本尺寸，以获得不同的配合。

图7-67 基孔制图例

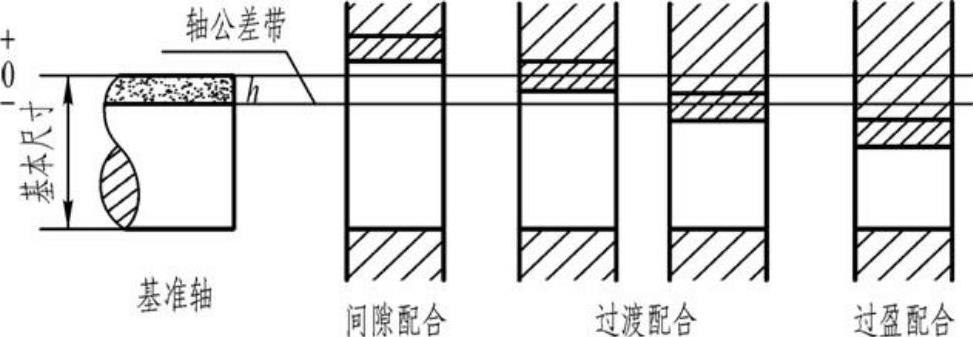

2.基轴制是指基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制的轴为基准轴，基准轴基本偏差代号为h，如图7-68所示。

图7-68 基轴制图例

在基轴制内，确定轴的偏差位置为h，轴的基本尺寸即为轴的最大尺寸，也就是将裕度应用于孔内。即以轴径为基本尺寸，轴径公差为负值，使孔径尺寸必须按照所需的配合而改变。

各种配合和轴孔的偏差位置关系可以查相关标准获得，这里不再赘述。
