AutoCAD2014中文版:精通形位公差标注

【摘要】:为方便机械设计工作,AutoCAD提供了标注形位公差的功能。形位公差的标注形式如图7-53所示,包括指引线、特征符号、公差值和其附加符号以及基准代号。执行上述操作后,系统打开如图7-54所示的“形位公差”对话框,可通过此对话框对形位公差标注进行设置。图7-54 “形位公差”对话框图7-55 “特征符号”列表框图7-56 “附加符号”列表框基准1/2/3:用于确定第一/二/三个基准代号及材料状态符号。图7-57 形位公差标注举例

为方便机械设计工作,AutoCAD提供了标注形位公差的功能。形位公差的标注形式如图7-53所示,包括指引线、特征符号、公差值和其附加符号以及基准代号。

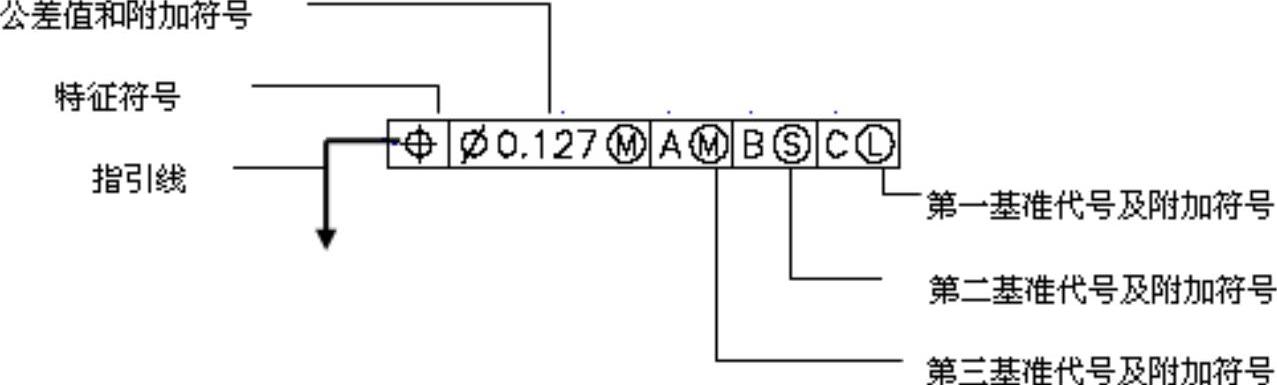

图7-53 形位公差标注

【执行方式】

命令行:TOLERANCE(快捷命令:TOL)。

菜单栏:选择菜单栏中的“标注”→“公差”命令。


执行上述操作后,系统打开如图7-54所示的“形位公差”对话框,可通过此对话框对形位公差标注进行设置。

【选项说明】

(1)符号:用于设定或改变公差代号。单击下面的黑块,系统打开如图7-55所示的“特征符号”列表框,可从中选择需要的公差代号。

(2)公差1/2:用于产生第一/二个公差的公差值及“附加符号”符号。白色文本框左侧的黑块控制是否在公差值之前加一个直径符号,单击它,则出现一个直径符号,再单击则又消失。白色文本框用于确定公差值,在其中输入一个具体数值。右侧黑块用于插入“包容条件”符号,单击它,系统打开如图7-56所示的“附加符号”列表框,用户可从中选择所需符号。

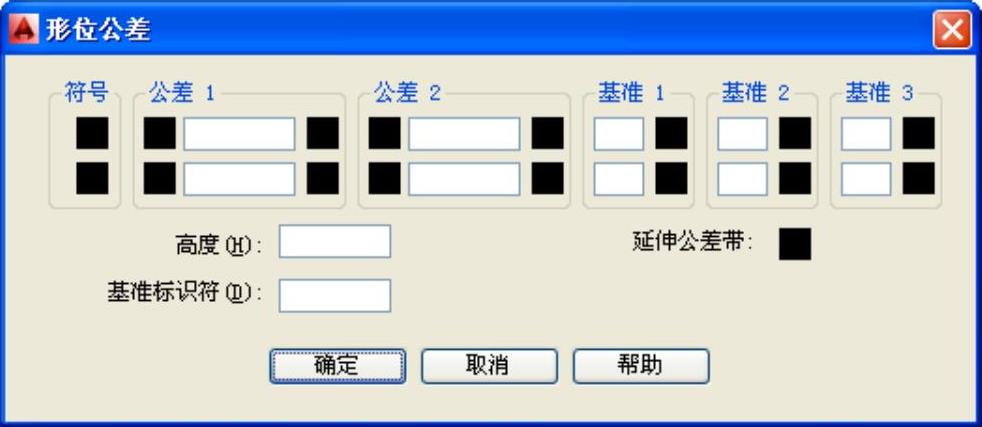

图7-54 “形位公差”对话框(www.chuimin.cn)

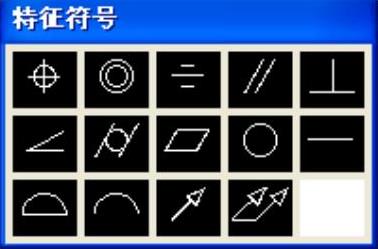

图7-55 “特征符号”列表框

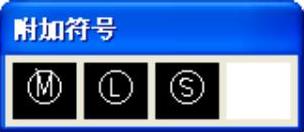

图7-56 “附加符号”列表框

(3)基准1/2/3:用于确定第一/二/三个基准代号及材料状态符号。在白色文本框中输入一个基准代号。单击其右侧的黑块,系统打开“包容条件”列表框,可从中选择适当的“包容条件”符号。

(4)“高度”文本框:用于确定标注复合形位公差的高度。

(5)延伸公差带:单击此黑块,在复合公差带后面加一个复合公差符号,如图7-57d所示,其他形位公差标注如图7-57所示的例图。

(6)“基准标识符”文本框:用于产生一个标识符号,用一个字母表示。

▲技巧与提示——巧用形位公差

在“形位公差”对话框中有两行可以同时对形位公差进行设置,可实现复合形位公差的标注。如果两行中输入的公差代号相同,则得到如图7-57e所示的形式。

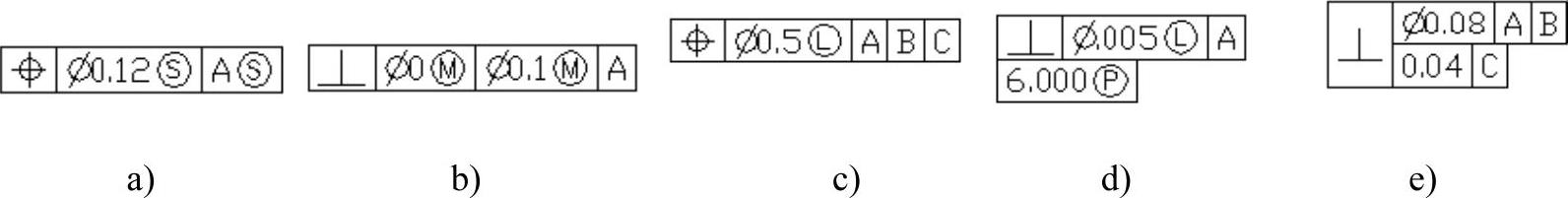

图7-57 形位公差标注举例
