AutoCAD2014标注轴套操作实例

2023-11-02 理论教育版权反馈

【摘要】：图7-41 引线标注“R1”图7-42 引线标注8.用引线标注齿轮轴套主视图的倒角。

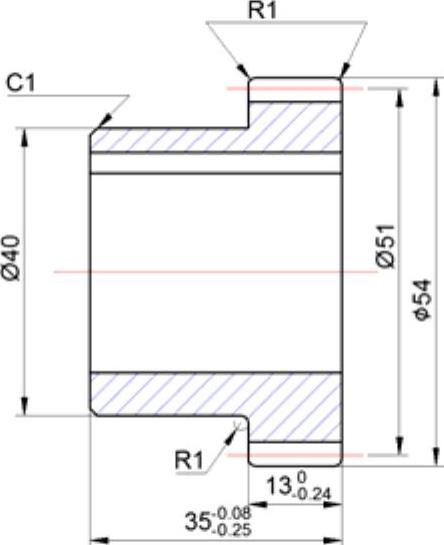

标注如图7-38所示的齿轮轴套尺寸。

图7-38 齿轮轴套

参见光盘

光盘动画演示\第7章标注轴套.avi

绘制步骤：

1.打开随书光盘中的文件：\\源文件\第7章\齿轮轴套.DWG。

2.选择菜单栏中的“格式”→“文字样式”命令，设置文字样式。

3.选择菜单栏中的“格式”→“标注样式”命令，设置标注样式。

4.单击“标注”工具栏中的“线性”按钮，标注齿轮主视图中的线性尺寸ф40、ф51、ф54。

5.方法同前，标注齿轮轴套主视图中的线性尺寸13；然后利用“基线标注”命令，标注基线尺寸35。结果如图7-39所示。

6.标注齿轮轴套主视图中的半径尺寸。单击“标注”工具栏中的“半径”按钮，结果如图7-40所示。

图7-39 标注线性及基线尺寸

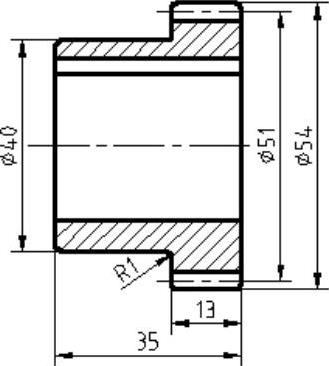

图7-40 标注半径尺寸“R1”

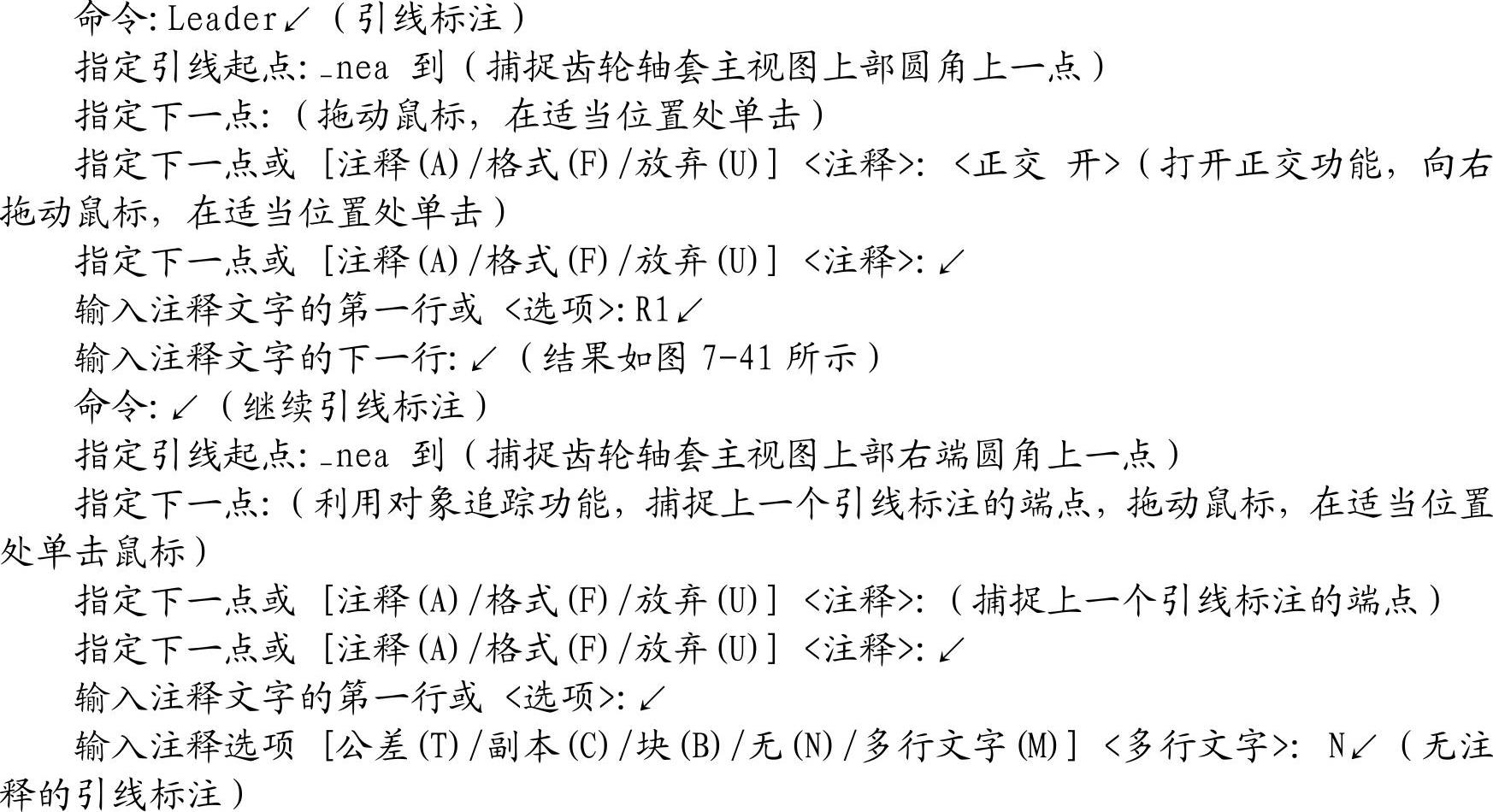

7.用引线标注齿轮轴套主视图上部的圆角半径，命令行提示与操作如下：

结果如图7-42所示。

图7-41 引线标注“R1”

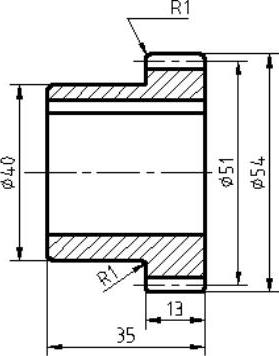

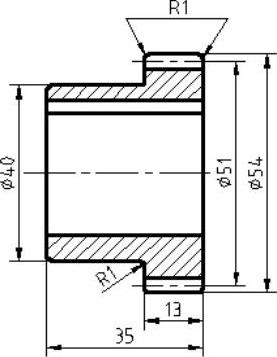

图7-42 引线标注

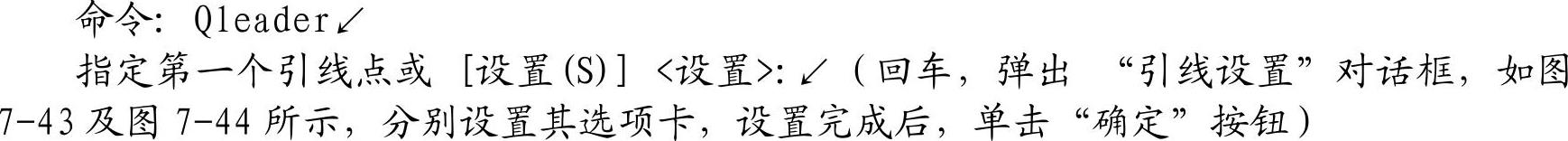

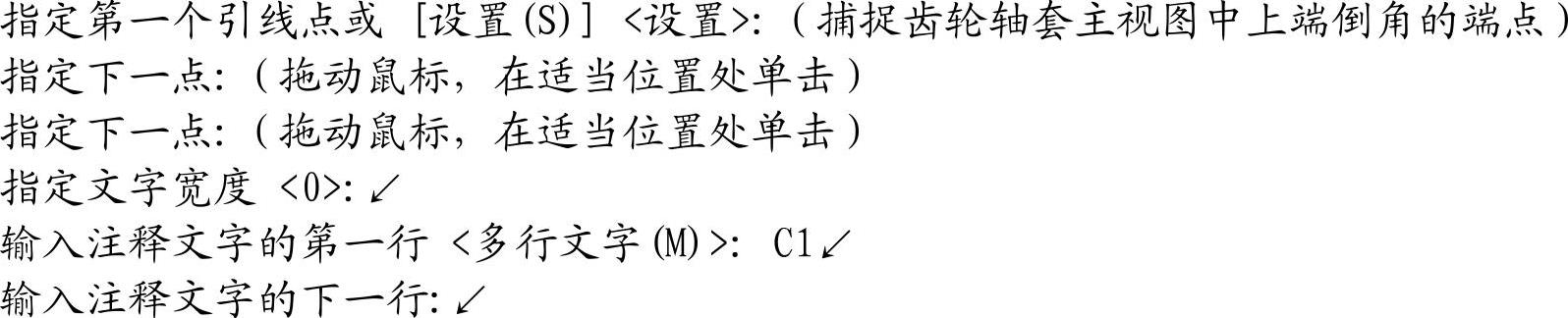

8.用引线标注齿轮轴套主视图的倒角。命令行提示与操作如下：

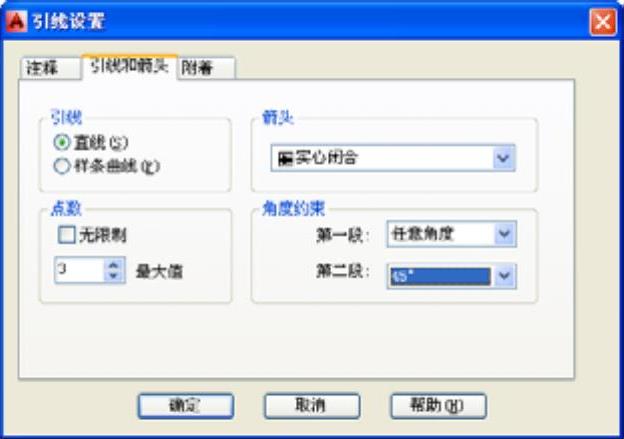

图7-43 “引线设置”对话框

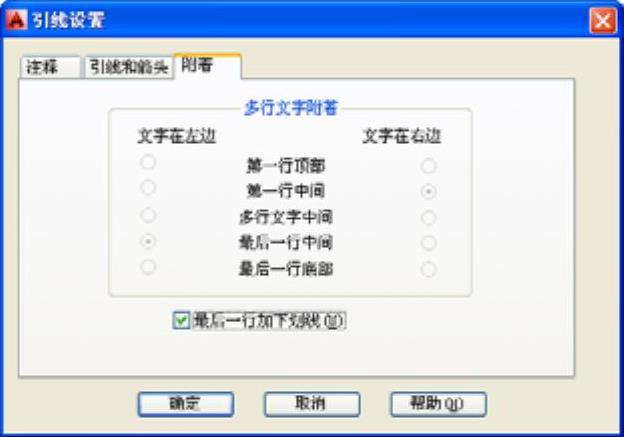

图7-44 “附着”选项卡

结果如图7-45所示。

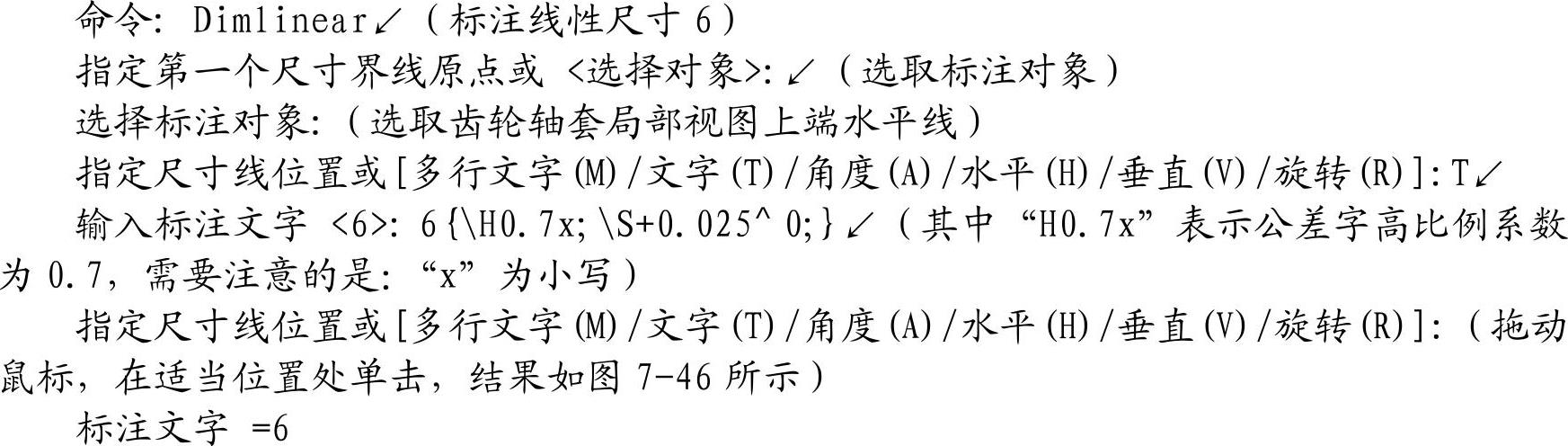

9.标注齿轮轴套局部视图中的尺寸，单击“标注”工具栏中的“线性”按钮，命令行提示与操作如下：

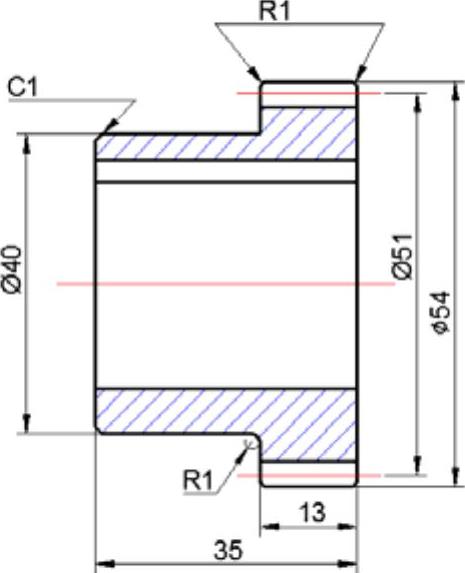

图7-45 引线标注倒角尺寸(www.chuimin.cn)

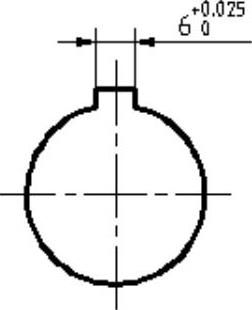

图7-46 标注尺寸偏差

方法同前，标注线性尺寸30.6，上偏差为+0.14，下偏差为0。

方法同前，利用“直径标注”命令标注直径尺寸ф28，输入标注文字为“%%C28{\H0.7x；\S+0.21^0；}”，结果如图7-47所示。

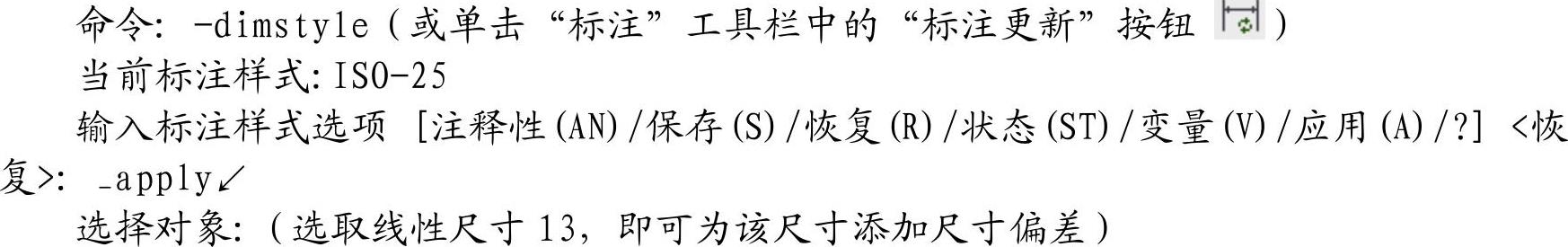

10.修改齿轮轴套主视图中的线性尺寸，为其添加尺寸偏差。命令行提示与操作如下：

（1）在弹出的“标注样式管理器”的样式列表中选择“机械图样”样式，如图7-48所示，单击“替代”按钮。

图7-47 局部视图中的尺寸

图7-48 替代“机械图样”标注样式

（2）系统打开“替代当前样式”对话框，单击“主单位”选项卡，如图7-49所示，将“线性标注”选项区中的“精度”值设置为0.00；单击“公差”选项卡，如图7-50所示，在“公差格式”选项区中，将“方式”设置为“极限偏差”，设置“上偏差”为0，下偏差为0.24，“高度比例”为0.7，设置完成后单击“确定”按钮。

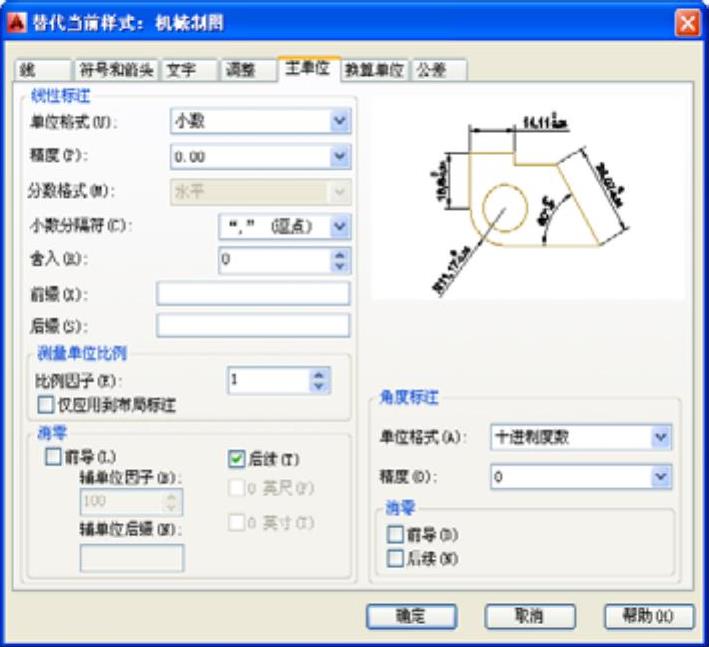

图7-49 “主单位”选项卡

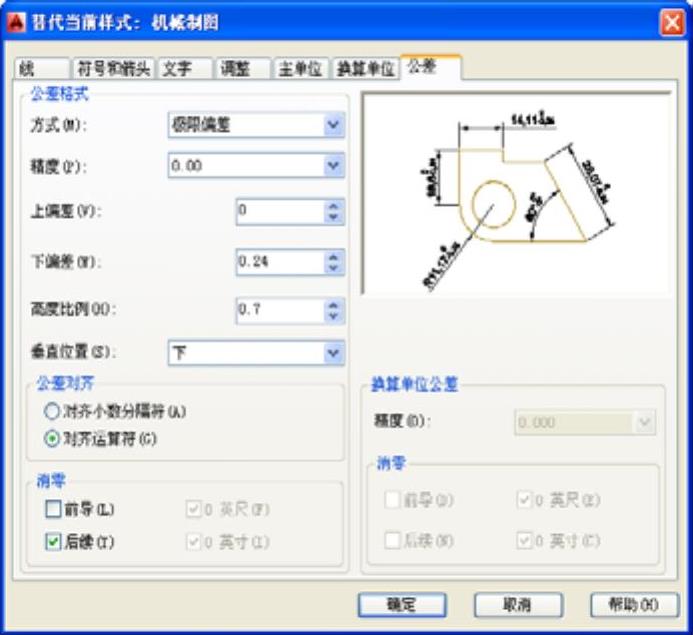

图7-50 “公差”选项卡

（3）方法同前，继续设置替代样式。设置“公差”选项卡中的“上偏差”为-0.08，下偏差为0.25。单击“标注”工具栏中的按钮，选取线性尺寸35，即可为该尺寸添加尺寸偏差，结果如图7-51所示。

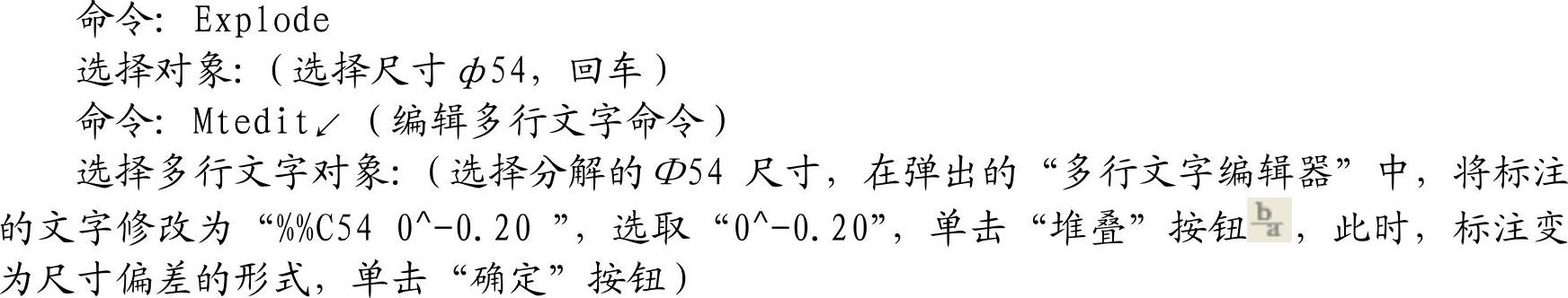

11.修改齿轮轴套主视图中的线性尺寸ф54，为其添加尺寸偏差。命令行提示如下：

结果如图7-52所示。

图7-51 修改线性尺寸13及35

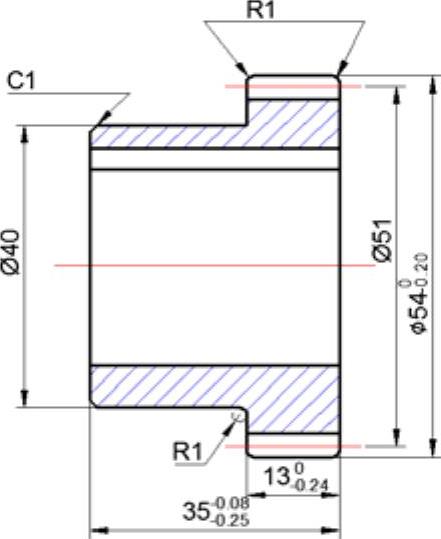

图7-52 修改线性尺寸ф54

◆技术看板——尺寸标注的基本原则

尺寸标注是一项需要认真细致、一丝不苟来执行的重要工作，稍有遗漏或错误都可能给制造带来困难，甚至是重大的损失，因此需要掌握其基本原则。

1.尺寸标注必须做到完整，不遗漏也不重复。

2.尺寸标注必须做到正确，不自相矛盾，同时要符合国家制图标准的相关规定。

3.尺寸标注必须做到配列整齐、注写清晰和可视性好。采用连续尺寸标注时，各尺寸线的尺寸应连成一条直线，而采用基线尺寸标注时，大尺寸要在小尺寸外面。

4.重要的尺寸应从基准线直接标出，不能采用间接计算的方法获得，以免造成误差的积累，使得重要尺寸不易保证。

5.尺寸不要标注成封闭的尺寸链，而应当根据装配时的功能和要求选择一个尺寸精度要求不高的尺寸，标注成开口环形。

6.尺寸标准的基准选择要合理，应既能保证设计要求，又便于加工测量。
