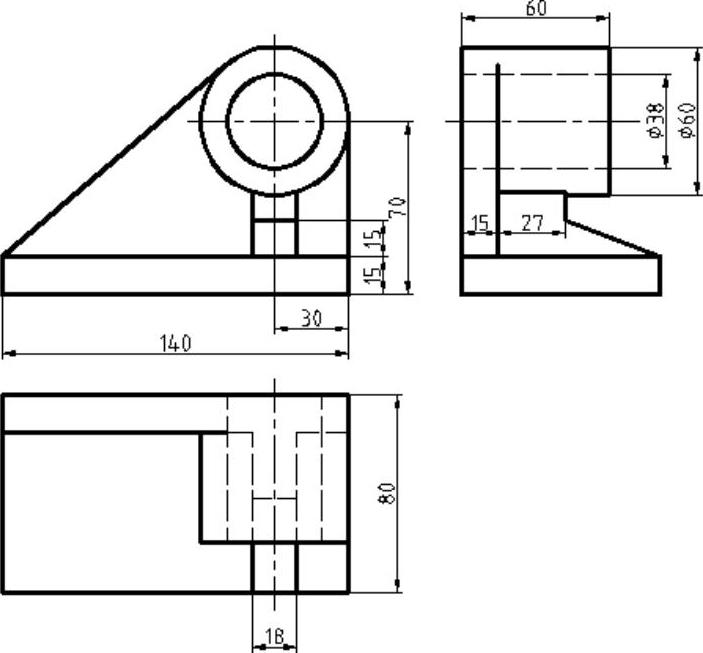

标注如图7-33所示的轴承座尺寸。
图7-33 轴承座
参见光盘
光盘动画演示\第7章\标注轴承座.avi
1.选择菜单栏中的“格式”→“文字样式”命令,设置文字样式,为后面尺寸标注输入文字进行准备。
2.选择菜单栏中的“格式”→“标注样式”命令,设置标注样式。
3.单击“标注”工具栏中的“线性”按钮,标注轴承座的线性尺寸。

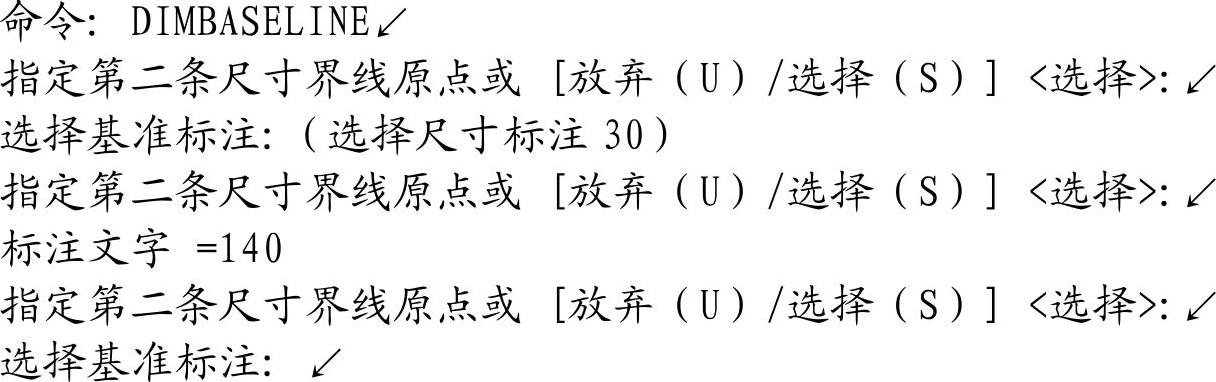

4.单击“标注”工具栏中的“基线”按钮,标注轴承座主视图中的基线尺寸。命令行提示与操作如下:
同样方法,标注尺寸15(主视图下面一个尺寸15)。(www.chuimin.cn)

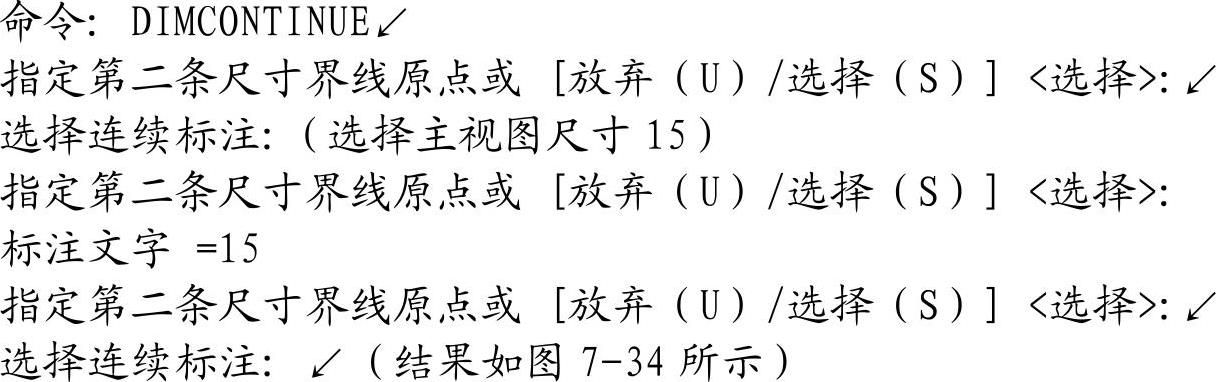

5.单击“标注”工具栏中的“连续”按钮,标注轴承座主视图中的连续尺寸。命令行提示与操作如下:
用同样方法标注连续尺寸27。最终结果如图7-33所示。

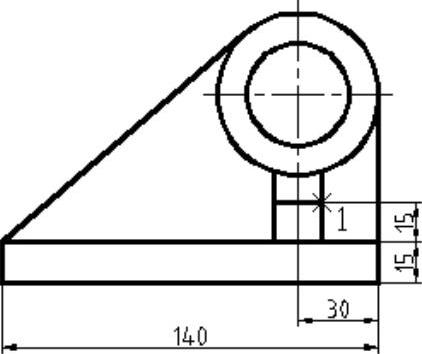

图7-34 连续标注15
★知识链接——国家标准对尺寸的规定
1)图样中的尺寸,以毫米为单位时,不需注明计量单位代号或名称。若采用其他单位,则必须标注相应计量单位或名称(如35º30´)。
2)图样上所注的尺寸数值是零件的真实大小,与图形大小及绘图的准确度无关。
3)零件的每一尺寸,在图样中一般只标注一次。
4)图样中标注尺寸是该零件最后完工时的尺寸,否则应另加说明。
