AutoCAD2014中文版：操作实例标注卡槽

2023-11-02 理论教育版权反馈

【摘要】：单击“文字”选项卡，进行如图7-28所示的设置，设置完成后，单击“确定”按钮，返回“标注样式管理器”对话框。图7-25 绘制图形图7-26 “标注样式管理器”对话框4.标注线性尺寸。单击“标注”工具栏中的“线性”按钮，命令行提示与操作如下：采用相同的方法，标注线性尺寸22。

标注如图7-24所示的叉形片尺寸。

参见光盘

光盘动画演示\第7章\标注卡槽.avi

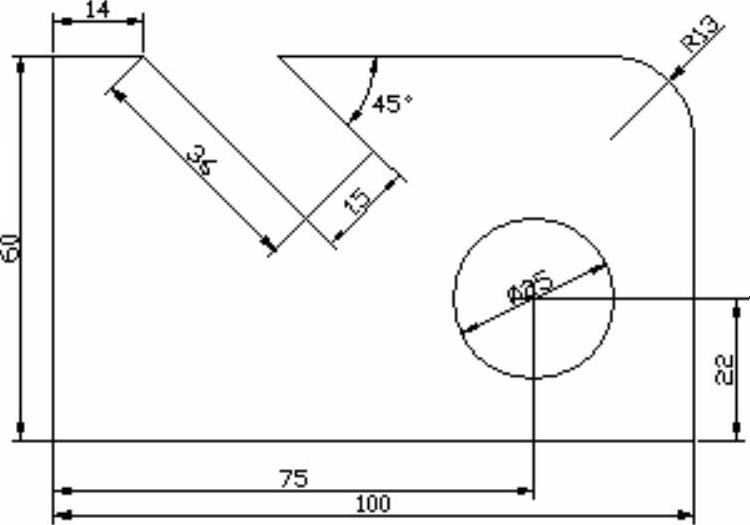

图7-24 叉形片

绘制步骤：

1.绘制图形。利用学过的绘图命令与编辑命令，绘制图形，绘制结果如图7-25所示。

2.创建图层。选择菜单栏中的“格式”→“图层”命令，系统打开“图层特性管理器”对话框，单击“新建图层”按钮，创建一个新图层“CHC”，颜色为绿色，线型为Continuous，线宽为默认值，并将其设置为当前图层。

3.设置标注样式。由于系统的标注样式有些不符合要求，因此，根据图7-24所示的标注样式，进行角度、直径、半径标注样式的设置。

选择菜单栏中的“格式”→“标注样式”命令，系统打开“标注样式管理器”对话框，如图7-26所示。单击“新建”按钮，打开“创建新标注样式”对话框，如图7-27所示。在“用于”下拉列表框中选择“角度标注”选项，然后单击“继续”按钮，打开“新建标注样式”对话框。单击“文字”选项卡，进行如图7-28所示的设置，设置完成后，单击“确定”按钮，返回“标注样式管理器”对话框。方法同上，新建“半径”标注样式，如图7-29所示，新建“直径”标注样式，如图7-30所示。

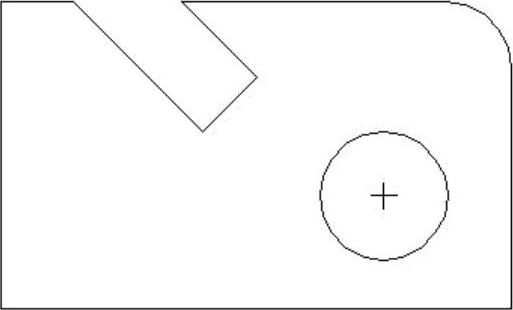

图7-25 绘制图形

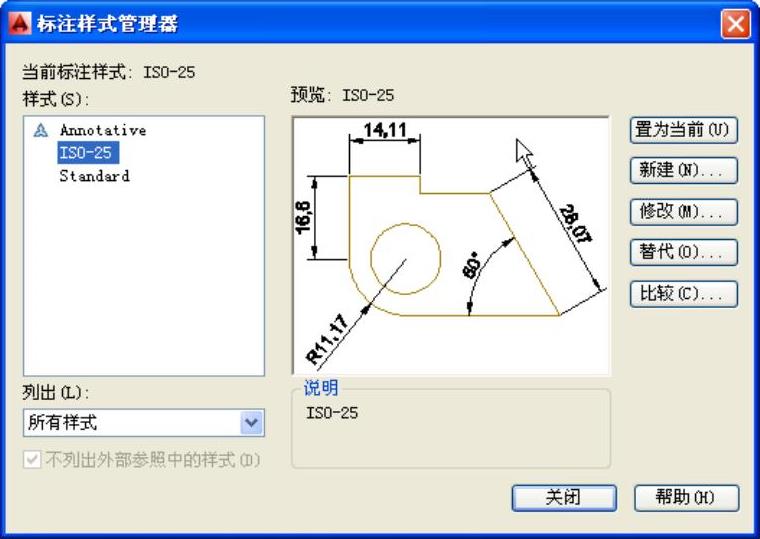

图7-26 “标注样式管理器”对话框

4.标注线性尺寸。

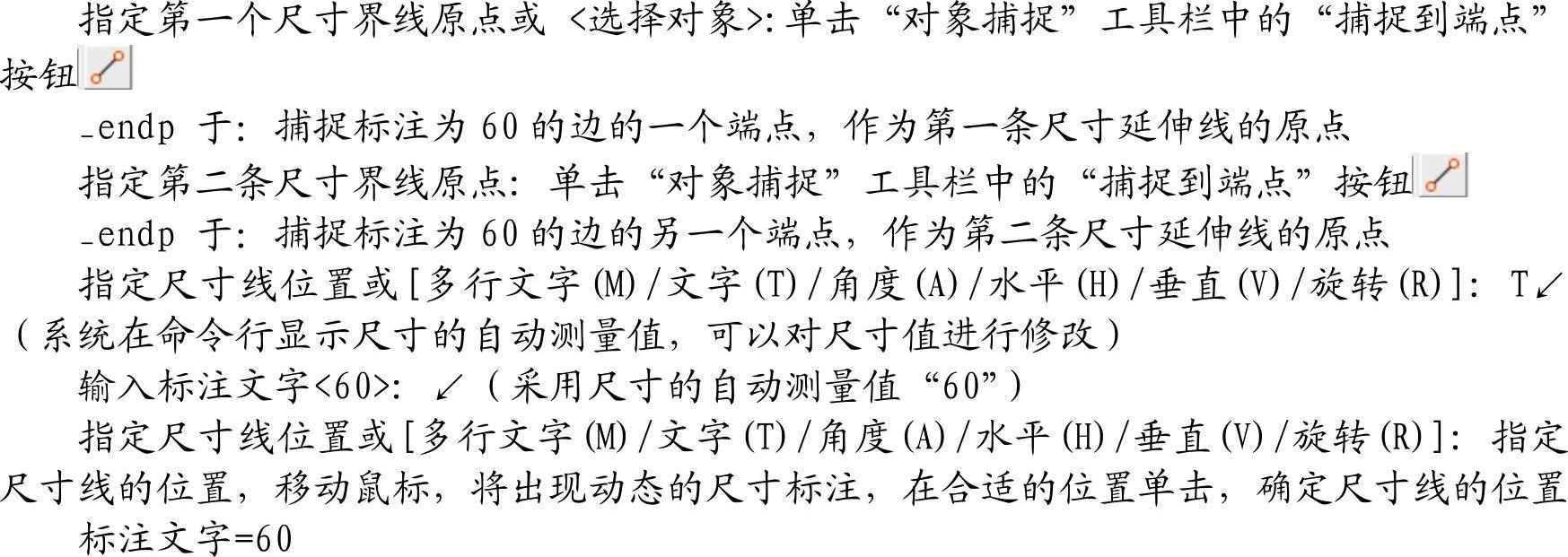

（1）标注线性尺寸60和14。在界面的工具栏区右击，选择快捷菜单中的“标注”命令，打开“标注”工具栏，如图7-31所示，单击“标注”工具栏中的“线性”按钮，命令行提示与操作如下：

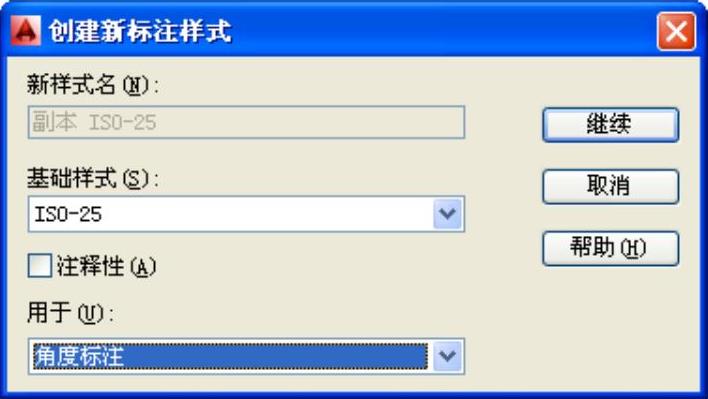

图7-27 “创建新标注样式”对话框

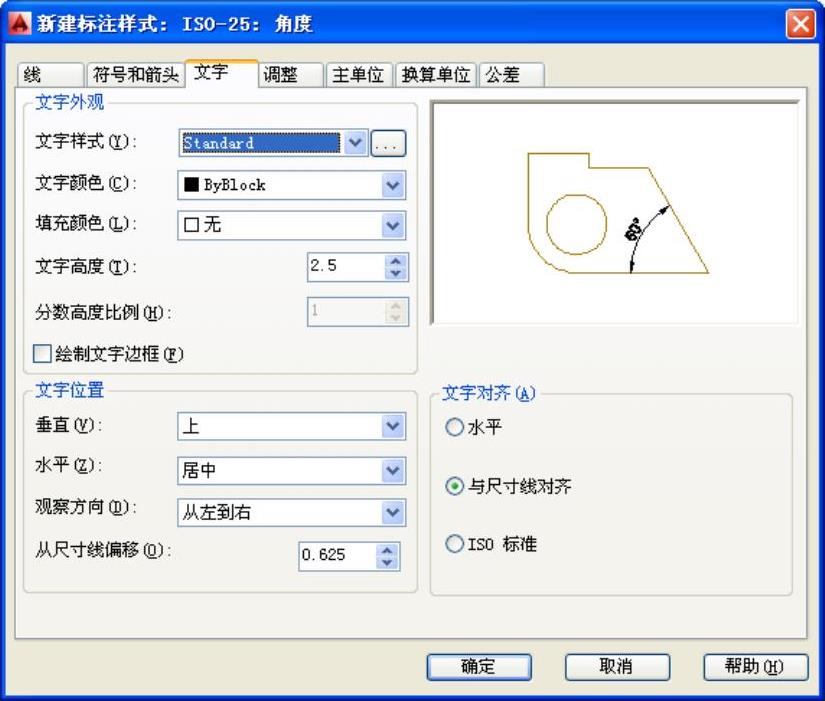

图7-28 “角度”标注样式

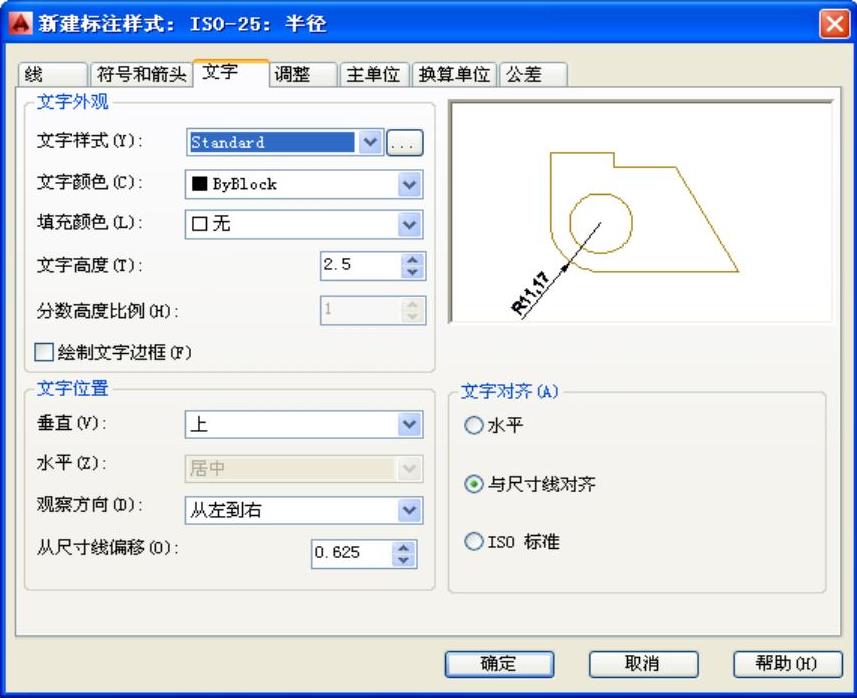

图7-29 “半径”标注样式

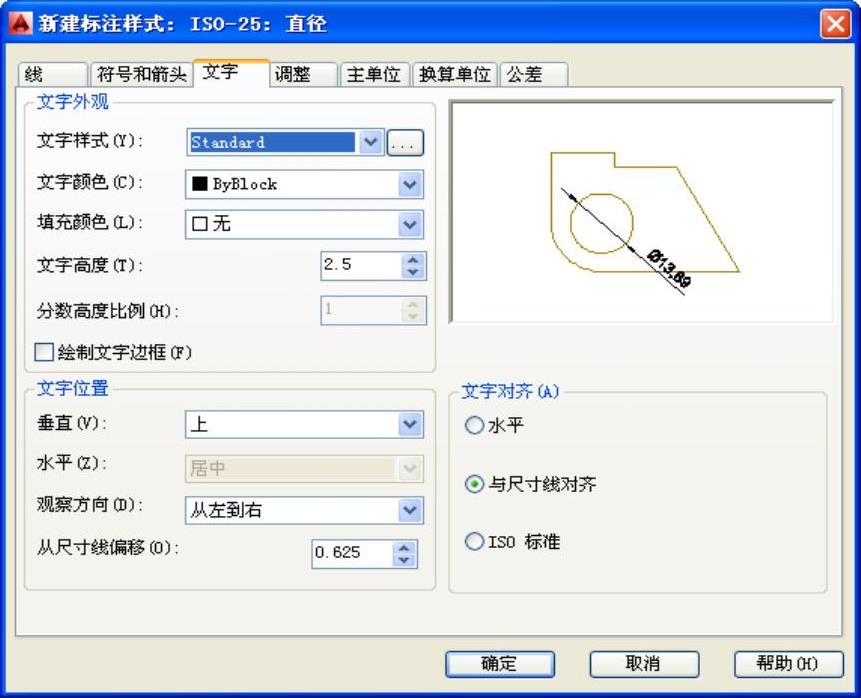

图7-30 “直径”标注样式

(www.chuimin.cn)

图7-31 “标注”工具栏

采用相同的方法，标注线性尺寸14。

（2）添加圆心标记。选择菜单栏中的“标注”→“圆心标记”命令，或单击“标注”工具栏中的“圆心标记”按钮，命令行提示与操作如下：

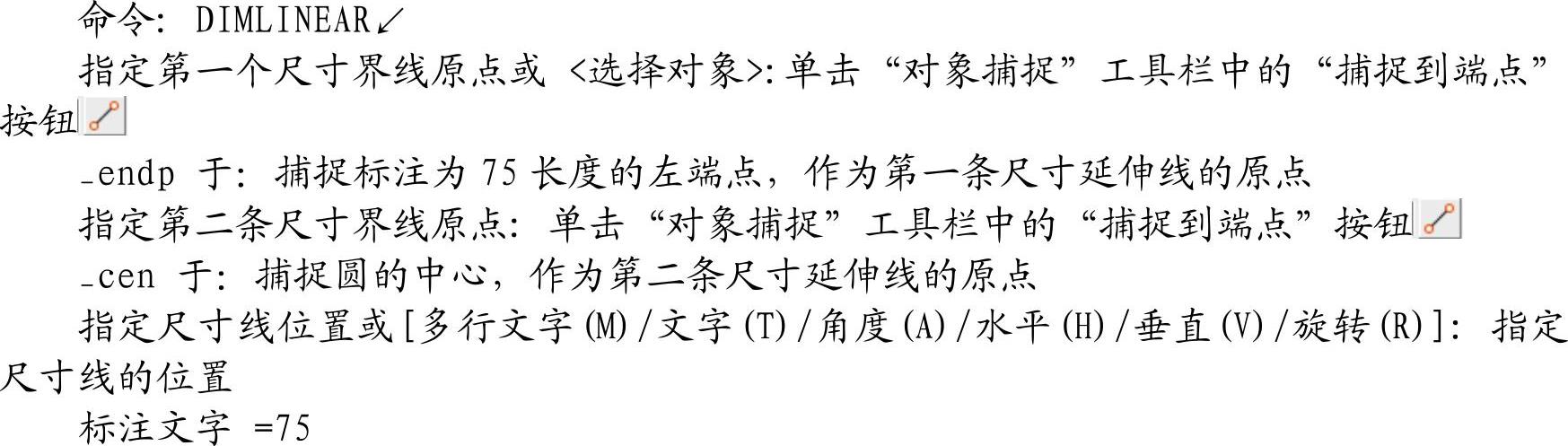

（3）标注线性尺寸75和22。单击“标注”工具栏中的“线性”按钮，命令行提示与操作如下：

采用相同的方法，标注线性尺寸22。

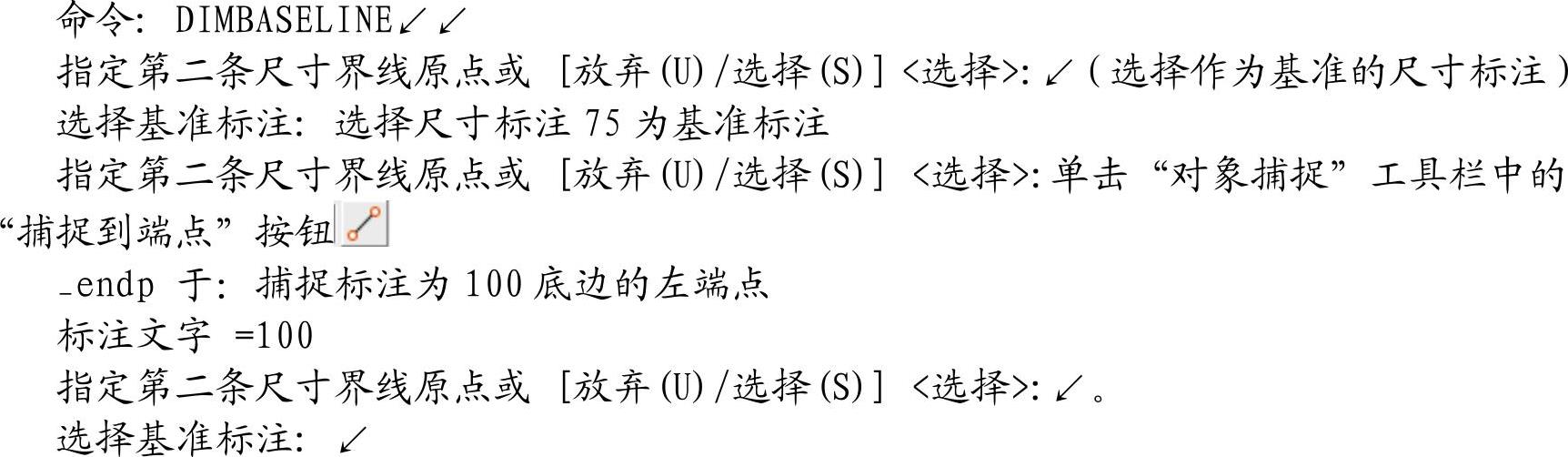

（4）标注线性尺寸100。选择菜单栏中的“标注”→“基线”命令，或单击“标注”工具栏中的“基线”按钮，命令行提示与操作如下：

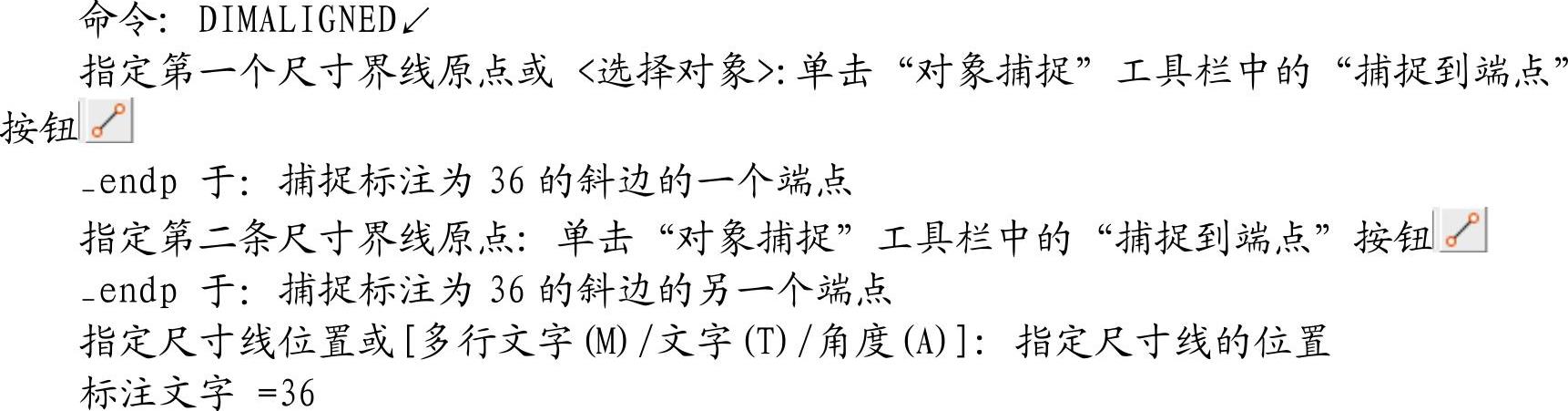

（5）标注线性尺寸36和15。选择菜单栏中的“标注”→“对齐”命令，或单击“标注”工具栏中的“对齐”按钮，命令行提示与操作如下：

采用相同的方法，标注对齐尺寸15。

5.标注其他尺寸。

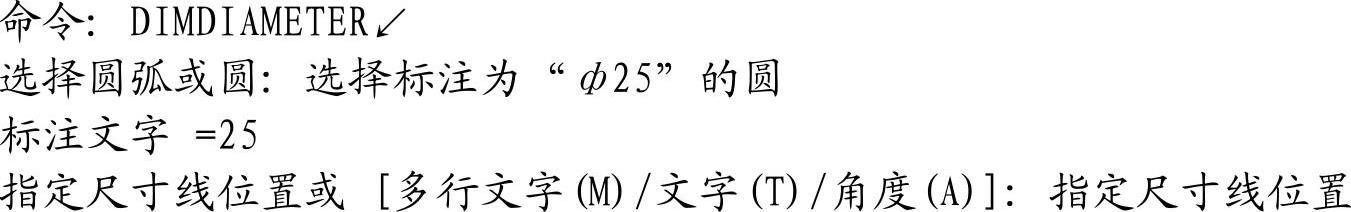

（1）标注ф25圆。选择菜单栏中的“标注”→“直径”命令，或单击“标注”工具栏中的“直径”按钮，命令行提示与操作如下：

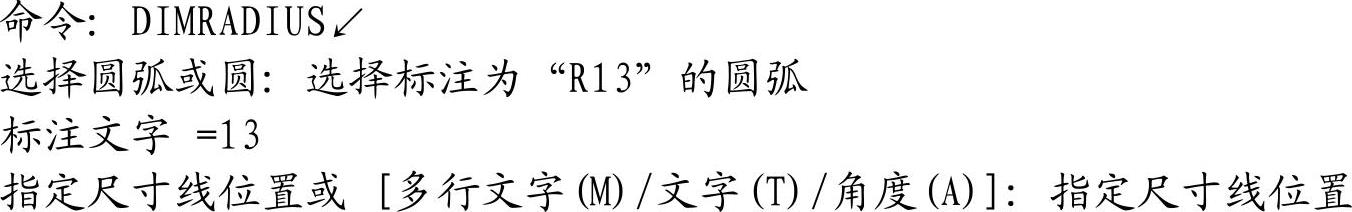

（2）标注R13圆弧。选择菜单栏中的“标注”→“半径”命令，或单击“标注”工具栏中的“半径”按钮，命令行提示与操作如下：

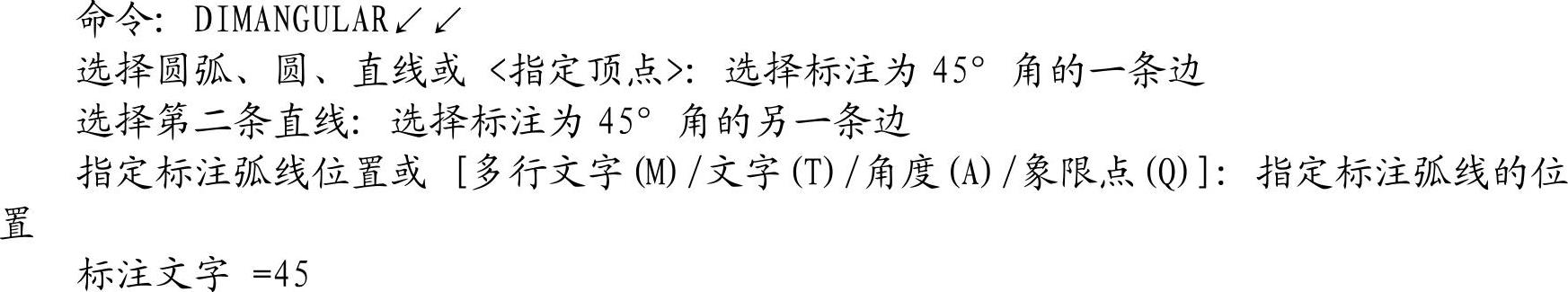

（3）标注45°角。选择菜单栏中的“标注”→“角度”命令，或单击“标注”工具栏中的“角度”按钮，命令行提示与操作如下：

最终标注结果如图7-24所示。

◆技术看板——怎样保证直径尺寸完整正确地标注

《机械制图》国家标准规定，圆及大于半圆的圆弧应标注直径，小于或等于半圆的圆弧标注半径。因此，在工程图样中标注圆及圆弧的尺寸时，应适当选用直径和半径标注命令。
