AutoCAD2014角度型尺寸标注-从入门到精通

2023-11-02 理论教育版权反馈

【摘要】：指定顶点，直接按Enter键，命令行提示与操作如下：指定角的顶点：指定顶点指定角的第一个端点：输入角的第一个端点指定角的第二个端点：输入角的第二个端点，创建无关联的标注指定标注弧线位置或[多行文字/文字/角度/象限点]：输入一点作为角的顶点图7-22 标注角度图7-23 标注两直线的夹角在此提示下给定尺寸线的位置，AutoCAD根据指定的三点标注出角度。

【执行方式】

命令行：DIMANGULAR（快捷命令：DAN）。

菜单栏：选择菜单栏中的“标注”→“角度”命令。

工具栏：单击“标注”工具栏中的“角度”按钮。

【操作步骤】

命令行提示与操作如下：

【选项说明】

（1）选择圆弧：标注圆弧的中心角。当用户选择一段圆弧后，命令行提示如下：

指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：

在此提示下确定尺寸线的位置，AutoCAD系统按自动测量得到的值标注出相应的角度，在此之前可以选择“多行文字”“文字”或“角度”选项，通过多行文本编辑器或命令行来输入或定制尺寸文本，以及指定尺寸文本的倾斜角度。

（2）选择圆：标注圆上某段圆弧的中心角。当选择圆上的一点后，命令行提示如下：

指定角的第二个端点：选择另一点，该点可在圆上，也可不在圆上

指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：

在此提示下确定尺寸线的位置，AutoCAD系统标注出一个角度值，该角度以圆心为顶点，两条尺寸延伸线通过所选取的两点，第二点可以不必在圆周上。用户还可以选择“多行文字”“文字”“角度”或“象限点”选项，编辑其尺寸文本或指定尺寸文本的倾斜角度，如图7-22所示。

（3）选择直线：标注两条直线间的夹角。当选择一条直线后，命令行提示如下：

选择第二条直线：选择另一条直线

指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：

在此提示下确定尺寸线的位置，系统自动标出两条直线之间的夹角。该角以两条直线的交点为顶点，以两条直线为尺寸延伸线，所标注角度取决于尺寸线的位置，如图7-23所示。用户还可以选择“多行文字”“文字”“角度”或“象限点”选项，编辑其尺寸文本或指定尺寸文本的倾斜角度。

（4）指定顶点，直接按Enter键，命令行提示与操作如下：(www.chuimin.cn)

指定角的顶点：指定顶点

指定角的第一个端点：输入角的第一个端点

指定角的第二个端点：输入角的第二个端点，创建无关联的标注

指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：输入一点作为角的顶点

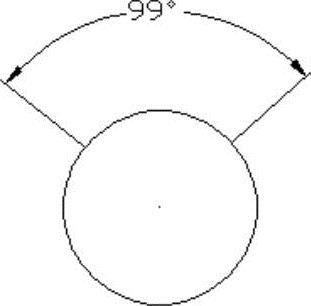

图7-22 标注角度

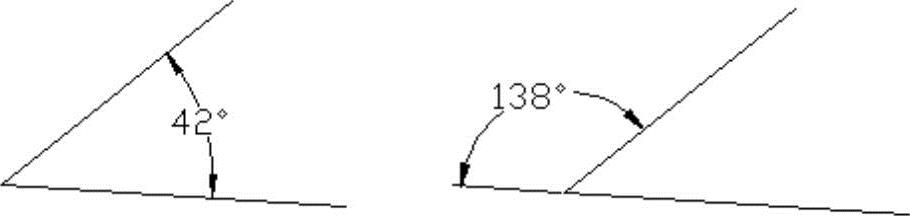

图7-23 标注两直线的夹角

在此提示下给定尺寸线的位置，AutoCAD根据指定的三点标注出角度。另外，还可以选择“多行文字”“文字”“角度”或“象限点”选项，编辑其尺寸文本或指定尺寸文本的倾斜角度。

（5）指定标注弧线位置：指定尺寸线的位置并确定绘制延伸线的方向。指定位置之后，DIMANGULAR命令将结束。

（6）多行文字（M）：显示在位文字编辑器，可用它来编辑标注文字。要添加前缀或后缀，请在生成的测量值前后输入前缀或后缀。用控制代码和Unicode字符串来输入特殊字符或符号。

（7）文字（T）：自定义标注文字，生成的标注测量值显示在尖括号（＜＞）中。命令行提示与操作如下：

输入标注文字＜当前＞：

输入标注文字，或按Enter键接受生成的测量值。要包括生成的测量值，请用尖括号（＜＞）表示生成的测量值。

（8）角度（A）：修改标注文字的角度。

（9）象限点（Q）：指定标注应锁定到的象限。打开象限后，将标注文字放置在角度标注外时，尺寸线会延伸超过延伸线。

◆技术看板——巧用角度标注命令

角度标注可以测量指定的象限点，该象限点是在直线或圆弧的端点、圆心或两个顶点之间对角度进行标注时形成的。创建角度标注时，可以测量4个可能的角度。通过指定象限点，使用户可以确保标注正确的角度。指定象限点后，放置角度标注时，用户可以将标注文字放置在标注的尺寸延伸线之外，尺寸线将自动延长。
